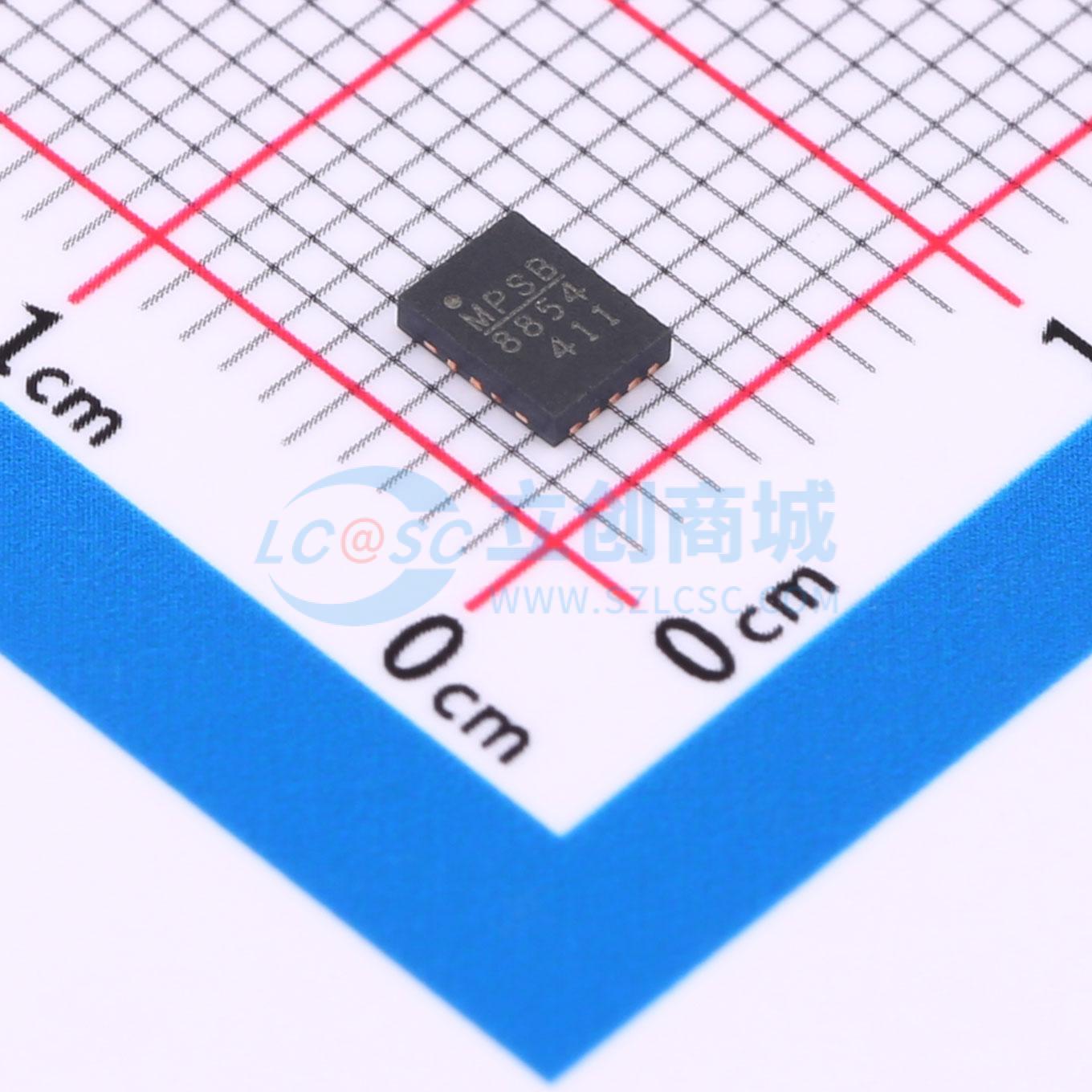

温馨提醒：图片仅供参考，商品以实物为准
MP8854GL-Z
2.85V-18V、4A、高效、宽输入、同步降压转换器，具备通过I²C接口实现的集成遥测功能
SMT扩展库PCB免费打样
- 描述
- DCDC降压，电源输入7V~30V，3A以上(大电流)方案，
- 品牌名称
- MPS(芯源)
- 商品型号
- MP8854GL-Z
- 商品编号
- C3188022
- 商品封装
- QFN-14(3x4)
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.85V~18V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 4A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 420uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP8854 是一款具有 I²C 控制接口的高频、同步整流降压开关模式转换器。MP8854 提供了一个完全集成的解决方案，可在宽输入电压供电范围内实现 4A 的连续输出电流，并具有出色的负载和线性调整率。 输出电压电平可通过 I²C 串行接口进行动态控制。参考电压范围可在 0.6V 至 1.108V 之间以 4mV 的步长进行调整。电压转换速率、频率、电流限制、打嗝/锁断保护、使能和省电模式 (PSM) 也可通过 I²C 接口进行选择。 恒定导通时间 (COT) 控制操作可提供快速瞬态响应。漏极开路电源正常 (PG) 引脚指示输出电压处于标称范围内。完整的保护功能包括过压保护 (OVP)、过流保护 (OCP) 和热关断。 MP8854 采用 QFN - 14 (3mmx4mm) 封装。
商品特性
- 2.85V 至 18V 宽工作输入范围
- 4A 连续输出电流
- 1% 内部参考精度
- I²C 可编程参考范围为 0.6V 至 1.108V，以 4mV 为步长，具备转换速率控制
- 通过 I²C 实现 5% 精度的输出电压和输出电流监控
- 可选的 PFM/PWM 模式，可通过 I²C 调节频率和电流限制
- 四种不同的可选 I²C 地址
- 外部软启动 (SS)
- 漏极开路电源正常 (PG) 指示
- 输出过压保护 (OVP)
- 打嗝/锁断过流保护 (OCP)
- 使用 FB 引脚可将 VOUT 调节至最高 5.5V
- 采用 QFN - 14 (3mmx4mm) 封装
应用领域
- 固态硬盘 (SSD)
- 平板电视和显示器
- 数字机顶盒
- 分布式电源系统
- 网络/服务器
