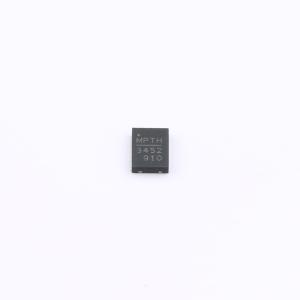

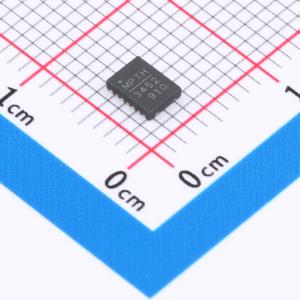

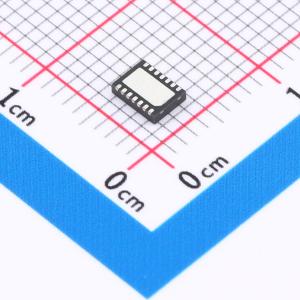

MPQ3452DL-AEC1-LF-Z
升压型 3.5A 3.1V~22V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MPQ3452是一款3A、22V升压转换器,具有可编程开关频率,内部集成3.5A、90mΩ的MOSFET,支持宽输入电压范围（3.1V至22V）。该器件还具有软启动、欠压锁定（UVLO）、过流保护和热关断等保护功能。
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ3452DL-AEC1-LF-Z
- 商品编号
- C3188016
- 商品封装
- QFN-14(3x4)
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 3.1V~22V | |
| 输出电压 | 3.1V~22V | |
| 输出电流 | 3.5A | |
| 开关频率 | 300kHz~2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 650uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MPQ3452是一款电流控制模式的升压转换器，内置一个3.5A、90mΩ的MOSFET，可实现快速瞬态响应。它的输入电压低至3.1V，输出电压最高可达22V。 MPQ3452的开关频率可配置，最高可达2MHz，便于滤波且噪声低。外部补偿引脚允许用户灵活设置环路动态特性，并可搭配小型、低ESR陶瓷输出电容使用。软启动功能可减小浪涌电流，且可通过外部电容进行编程设置。 该器件具备完善的保护功能，包括欠压锁定（UVLO）、限流和热关断。 MPQ3452采用带裸露焊盘的薄型QFN14（3mmx4mm）封装。
商品特性
- 3.1V至22V宽输入电压范围
- 3.5A、90mΩ功率MOSFET
- 可使用小型电容和电感
- 输出电压最高可达22V
- 开关频率fSW可在300kHz至2MHz间编程设置
- 欠压锁定（UVLO）、软启动、UVLO迟滞均可编程设置
- 微功耗关断电流<1μA
- 热关断功能
- 采用QFN - 14（3mmx4mm）封装
- 符合AEC - Q100 1级标准
应用领域
- 电信和电源
- 麦克风和调谐器偏置
- 汽车系统
