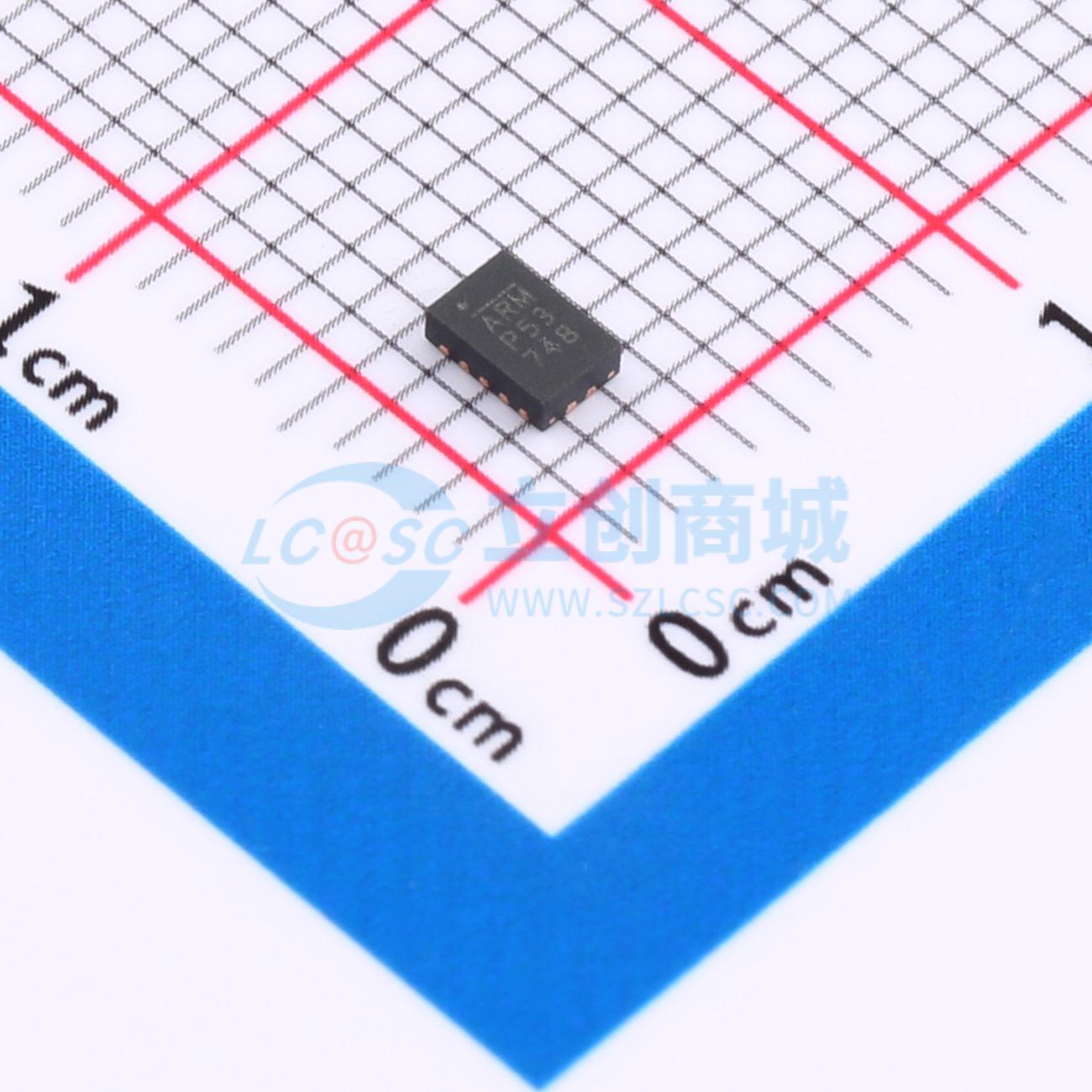

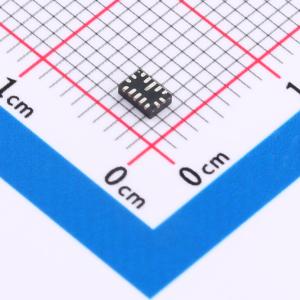

MPQ8623GD-Z
16V, 6A, 高效同步降压转换器，带可调电流限制
SMT扩展库PCB免费打样
- 描述
- DCDC降压，电源输入7V~30V，3A以上(大电流)方案，
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ8623GD-Z
- 商品编号
- C3188003
- 商品封装
- QFN-14(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.31克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~16V | |
| 输出电压 | 900mV~6V | |
| 输出电流 | 6A | |
| 开关频率 | 600kHz；1.1MHz；2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 650uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MPQ8623是一款高度集成的高频同步降压转换器。MPQ8623提供了非常紧凑的解决方案，在宽输入电源电压范围内，可实现高达6A的输出电流，并具备出色的负载和线性调整率。MPQ8623在宽输出电流负载范围内高效运行。 MPQ8623采用内部补偿的恒定导通时间（COT）控制，可实现快速瞬态响应并简化环路稳定设计。 通过MODE配置，可轻松将工作频率设置为600kHz、1100kHz或2000kHz，使MPQ8623的频率不受输入和输出电压的影响而保持恒定。 输出电压启动斜坡由内部1.5ms定时器控制，可通过在TRK/REF引脚添加电容来延长该时间。漏极开路的电源正常（PGOOD）信号用于指示输出是否处于其标称电压范围内。当输入电源无法为MPQ8623供电时，通过外部上拉电压将PGOOD钳位至约0.7V。 全面的保护功能包括过流保护（OCP）、过压保护（OVP）、欠压保护（UVP）和过温保护（OTP）。 MPQ8623仅需少量易于获取的标准外部元件，采用QFN - 14（2mmx3mm）封装。
商品特性
- 宽输入电压范围
- 外部3.3V VCC偏置时为2.85V至16V
- 内部VCC偏置或外部3.3V VCC偏置时为4V至16V
- 6A输出电流
- 可编程精确电流限制水平
- 低RDS(ON)集成功率MOSFET
- 专有开关损耗降低技术
- 自适应恒定导通时间（COT）实现超快瞬态响应
- 零ESR输出电容下稳定工作
- 在0℃至+70℃结温范围内参考电压精度为0.5%
- 在 - 40℃至+125℃结温范围内参考电压精度为1%
- 可选强制CCM或脉冲跳跃模式
- 出色的负载调整率
- 输出电压跟踪
- 输出电压放电
- 电源故障时PGOOD低电平有效钳位
- 可编程软启动时间，从1.5ms起可调
- 预偏置启动
- 可选开关频率：600kHz、1100kHz和2000kHz
- OCP、OVP、UVP、OTP和UVLO锁存关断
- 输出电压可调范围为0.9V至0.9 x VIN，最大6V
- 采用QFN - 14（2mmx3mm）封装
应用领域
- 电信和网络系统
- 服务器、云计算、存储设备
- 基站
- 通用负载点（PoL）
- 12V配电电源系统
- 高端电视
- 游戏机和显卡
