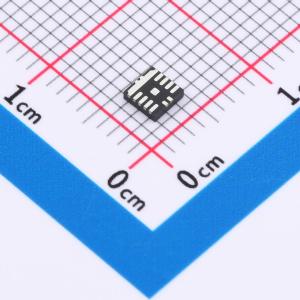

温馨提醒：图片仅供参考，商品以实物为准
MP2229GQ-Z
高效 21V、6A 同步降压转换器
SMT扩展库PCB免费打样
- 描述
- DCDC降压，电源输入7V~30V，3A以上(大电流)方案，
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2229GQ-Z
- 商品编号
- C3188009
- 商品封装
- QFN-14(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~21V | |
| 输出电压 | - | |
| 输出电流 | 6A | |
| 开关频率 | 300kHz~2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 400uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP2229是一款高频、同步整流降压型开关模式转换器，内置功率MOSFET。它提供了一种紧凑的解决方案，可在宽输入电源范围内实现6A的连续输出电流，并具有出色的负载和线性调节能力。MP2229采用同步模式工作，可在输出电流负载范围内实现更高的效率。 电流模式操作可提供快速瞬态响应，并简化环路稳定。全面的保护功能包括过流保护（OCP）和热关断（TSD）。 MP2229仅需少量易于获取的标准外部元件，采用节省空间的3mm x 3mm 14引脚QFN封装。
商品特性
- 4.5V至21V宽工作输入范围
- 6A输出电流
- 内置功率MOSFET的低RDS(ON)值，分别为40mΩ/18mΩ
- 可编程开关频率
- 300KHz至2MHz频率同步
- 外部时钟
- 可通过外部信号选择低功耗模式
- 外部软启动
- 预偏置启动
- 带打嗝模式的过流保护
- 热关断
- 输出可从0.6V调节
- 采用QFN - 14（3mmx3mm）封装
应用领域
- DSL调制解调器
- 电缆调制解调器
- 机顶盒
- 电信分布式电源系统
