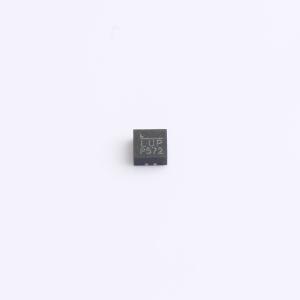

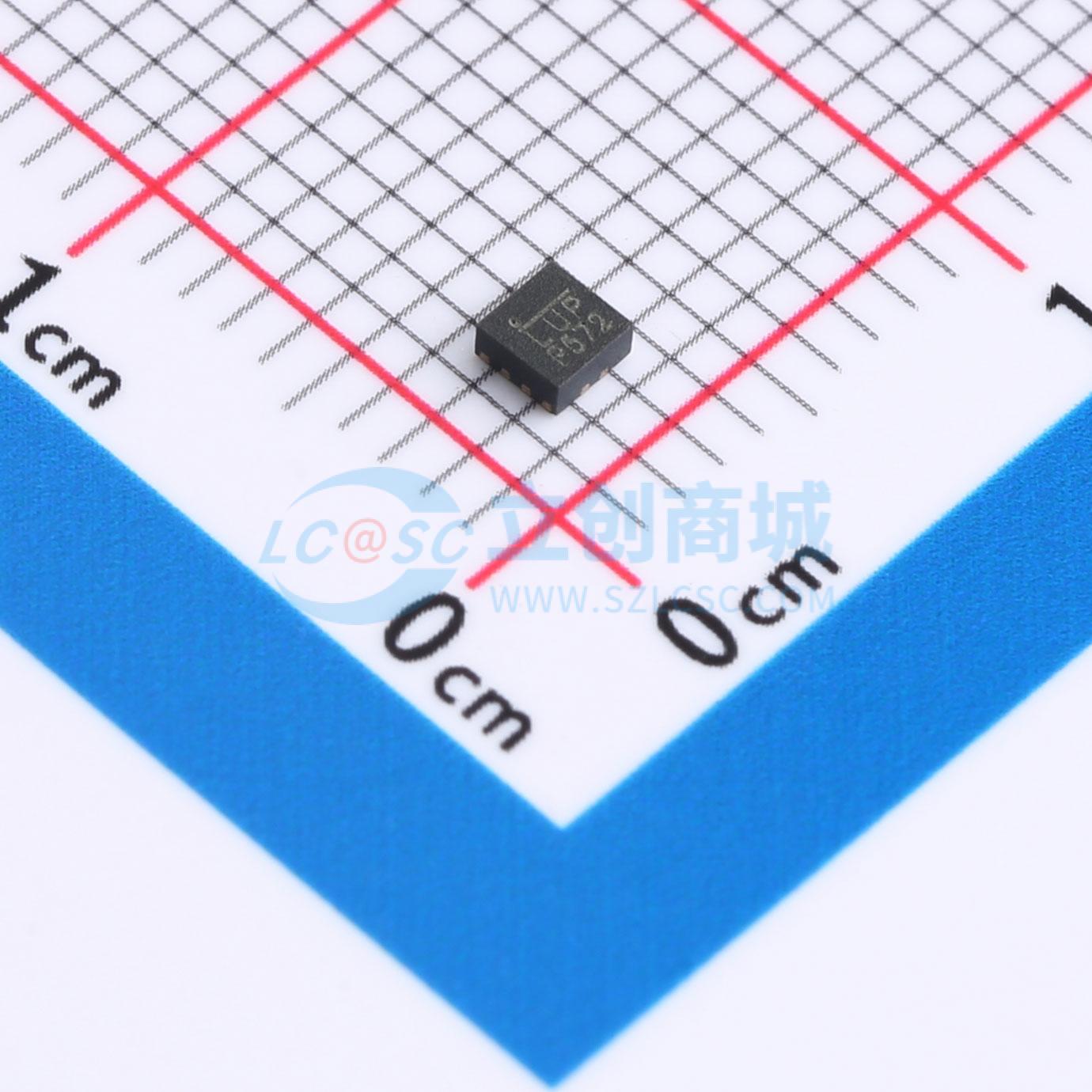

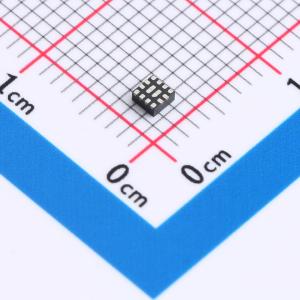

MP3424AGG-Z
升压型 3.1A 2V~5.5V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- DCDC升压，电源输入3V~7V，输出5V以内方案，MP3424A是一款高效率、同步升压转换器,支持输出断开和最小启动电流。它具有2V到5.5V的输入电压范围,3V到5.5V的输出电压范围,最大输出电流可达3.1A。内置P沟道同步整流器提高了效率,无需外部肖特基二极管。580kHz的固定开关频率允许使用小型外部组件,内部软启动和补偿简化了设计。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP3424AGG-Z
- 商品编号
- C3187996
- 商品封装
- QFN-14(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.31克(g)
- 立创商城设计参考
- DCDC升压-(2)电源输入3V~7V-(1)输出5V以内方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2V~5.5V | |
| 输出电压 | 3V~5.5V | |
| 输出电流 | 3.1A | |
| 开关频率 | 580kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 320uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP3424A是一款具备输出断开功能的同步、高效、电流模式升压转换器。MP3424A旨在通过精确的负载电流限制，实现从电池输入进行各种负载能力的升压。 MP3424A可在低至2V的输入电压（VIN）下启动，同时提供浪涌电流限制、输出短路保护（SCP）和可配置的负载电流限制。集成的P沟道同步整流器提高了效率，无需外部肖特基二极管。在关断期间，P沟道MOSFET可将输出与输入断开。 580kHz的开关频率允许使用小型外部组件，而内部补偿和软启动则最大限度地减少了外部组件的数量。MP3424A可为低至2.8V的电源电压提供高达5V/3.1A负载的灵活电流限制编程。 MP3424A采用QFN - 14（2mmx2mm）封装。
商品特性
- 2V至5.5V工作输入电压范围
- 3V至5.5V输出范围，支持从2.8V输入实现5V/3.1A输出
- 270mA线性充电浪涌电流
- 开关电流限制可配置至9.5A
- 可配置平均负载电流限制
- 580kHz固定开关频率
- 效率高达97%
- 内部软启动和补偿
- 输出负载与输入真正断开
- 过流保护（OCP）、短路保护（SCP）和过温保护（OTP）
- 采用QFN - 14（2mmx2mm）封装
应用领域
- 电池供电产品
- 移动电源、充电宝、备用电池组
- 光模块
- USB电源
- 消费电子配件
