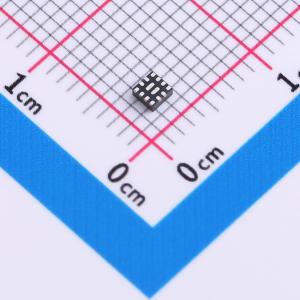

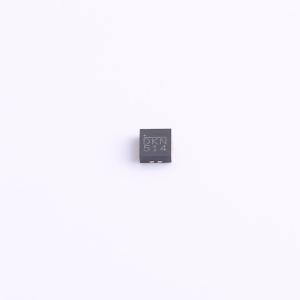

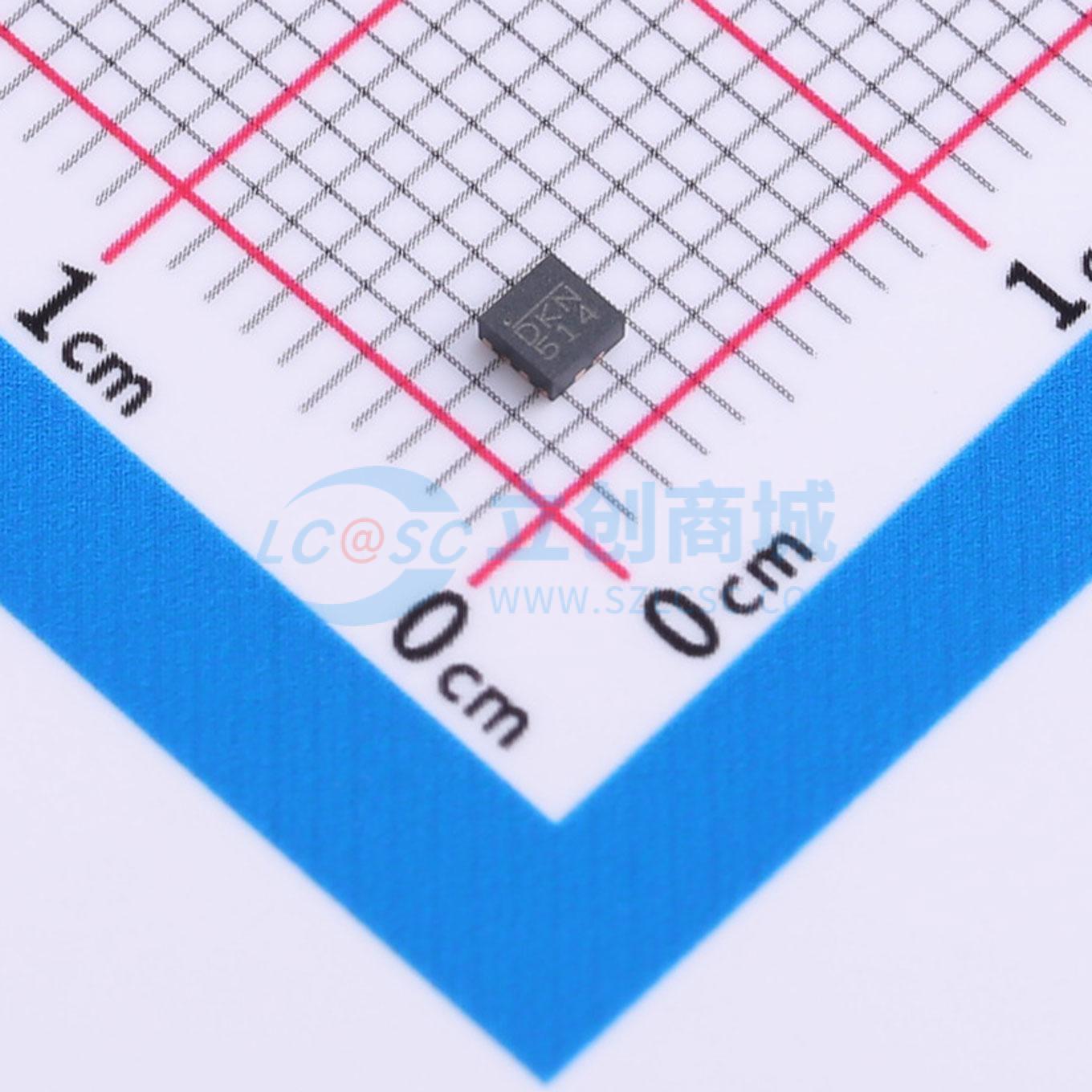

温馨提醒：图片仅供参考，商品以实物为准
MP3421GG-Z
5.5A, 600kHz 高效同步升压转换器，带真正输出断开功能
SMT扩展库PCB免费打样
- 描述
- DCDC升压，电源输入3V~7V，输出5V~12V方案，
- 品牌名称
- MPS(芯源)
- 商品型号
- MP3421GG-Z
- 商品编号
- C3187997
- 商品封装
- QFN-14(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.164333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 1.9V~5.5V | |
| 输出电压 | 2.5V~5.5V | |
| 输出电流 | 2.1A | |
| 开关频率 | 600kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 43uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP3421 是一款高效、同步、电流模式的升压转换器，具备真正的输出断开功能。 MP3421 可在低输入电压（低至 1.9V）下启动，同时提供浪涌电流限制和输出短路保护。集成的 P 沟道同步整流器提高了效率，无需外部肖特基二极管；在关断期间，P 沟道将输出负载与输入断开。 MP3421 的开关频率为 600kHz，可使用小型外部元件。此外，其内部补偿和软启动功能最大限度地减少了外部元件数量。MP3421 使用低至 2.8V 的电源电压，可为 5V 输出、2.1A 负载需求提供紧凑的解决方案。 MP3421 采用 14 引脚 2mmx2mm QFN 封装。
商品特性
- 2.8V 输入时支持 5V/2.1A 输出
- 效率高达 98%
- 输入范围为 1.9V 至 5.5V
- 输出范围为 2.5V 至 5.5V
- 内部同步整流器
- 600kHz 固定开关频率
- 开关电流限制能力 >5.5A
- 静态电流为 43μA
- 全负载范围内高效运行
- 内部软启动和补偿
- 输出负载与输入断开
- 过流保护（OCP）、短路保护（SCP）、过压保护（OVP）和过温保护（OTP）
- 小型 2x2mm QFN14 封装
应用领域
- 电池供电产品
- 移动电源、电池组、备用电池单元
- USB 电源
- 消费电子配件
- 平板电脑
