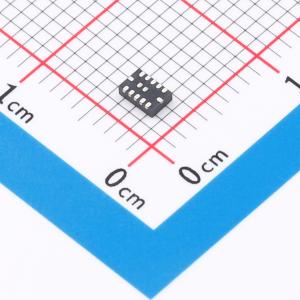

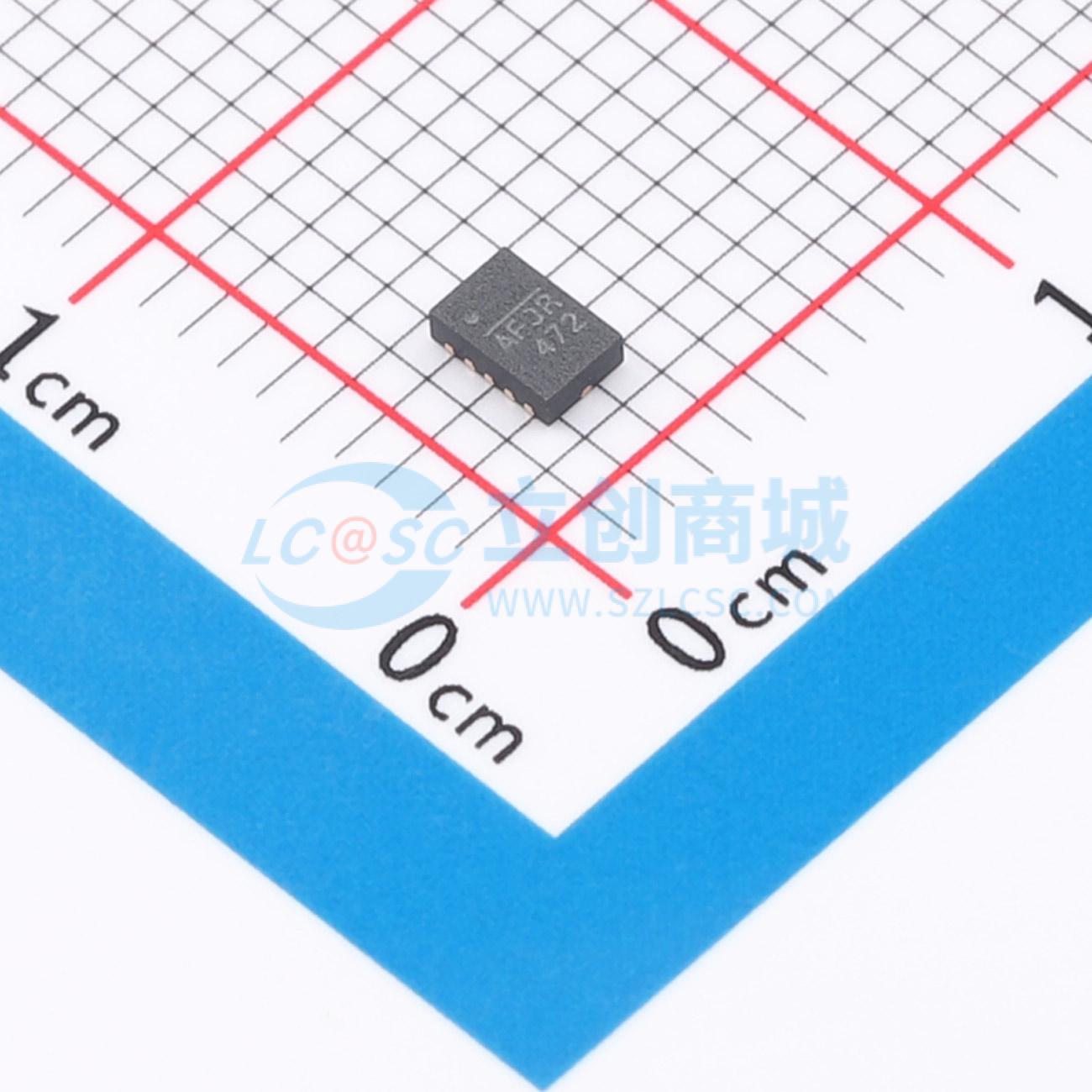

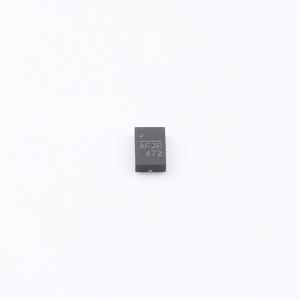

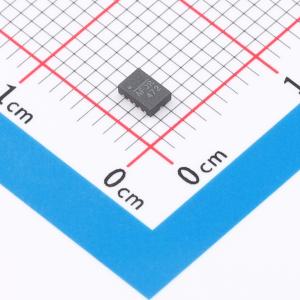

MP2316GD-Z
降压型 3A 4V~19V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DCDC降压，电源输入7V~30V，1A~3A(中电流)方案，
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2316GD-Z
- 商品编号
- C3187999
- 商品封装
- QFN-14(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.106克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~19V | |
| 输出电压 | 600mV~19V | |
| 输出电流 | 3A | |
| 开关频率 | 230kHz~1.1MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 40uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP2316 是一款高度集成的高效同步降压开关模式转换器，静态电流仅为 40μA。这款超紧凑的器件可在较宽的输入电源范围内实现 3A 连续输出电流，具备出色的负载和线性调节能力，并且能在较宽的输出电流负载范围内高效运行。它针对电池供电应用和需要高光负载效率的应用进行了优化。 采用恒定导通时间控制，MP2316 可提供极快的瞬态响应、易于设计的环路以及非常精确的输出调节。 全面的保护功能包括短路保护（SCP）、过流保护（OCP）、欠压保护（UVP）和热关断。 MP2316 仅需少量现成的标准外部组件，采用节省空间的 2mmx3mm 14 引脚 QFN 封装。
商品特性
- 4V 至 19V 工作输入范围
- 3A 输出电流
- 40μA 静态电流
- 输出可从 0.6V 调节
- 内部功率 MOSFET 的高端/低端导通电阻（RDS(ON)）分别为 90mΩ/30mΩ
- 电源正常指示
- 可编程软启动时间
- 可选强制 PWM 或自动 PFM/PWM 模式
- 可编程开关频率
- 热关断
- 短路保护：打嗝模式
- 采用 QFN14（2mmx3mm）封装
应用领域
- 平板电脑
- 固态硬盘
- 游戏设备
- 电池供电应用
