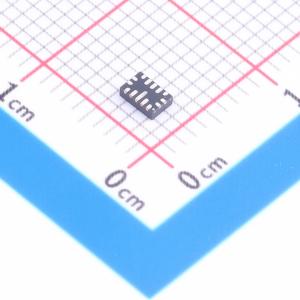

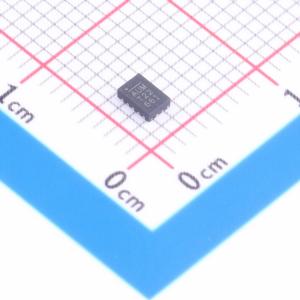

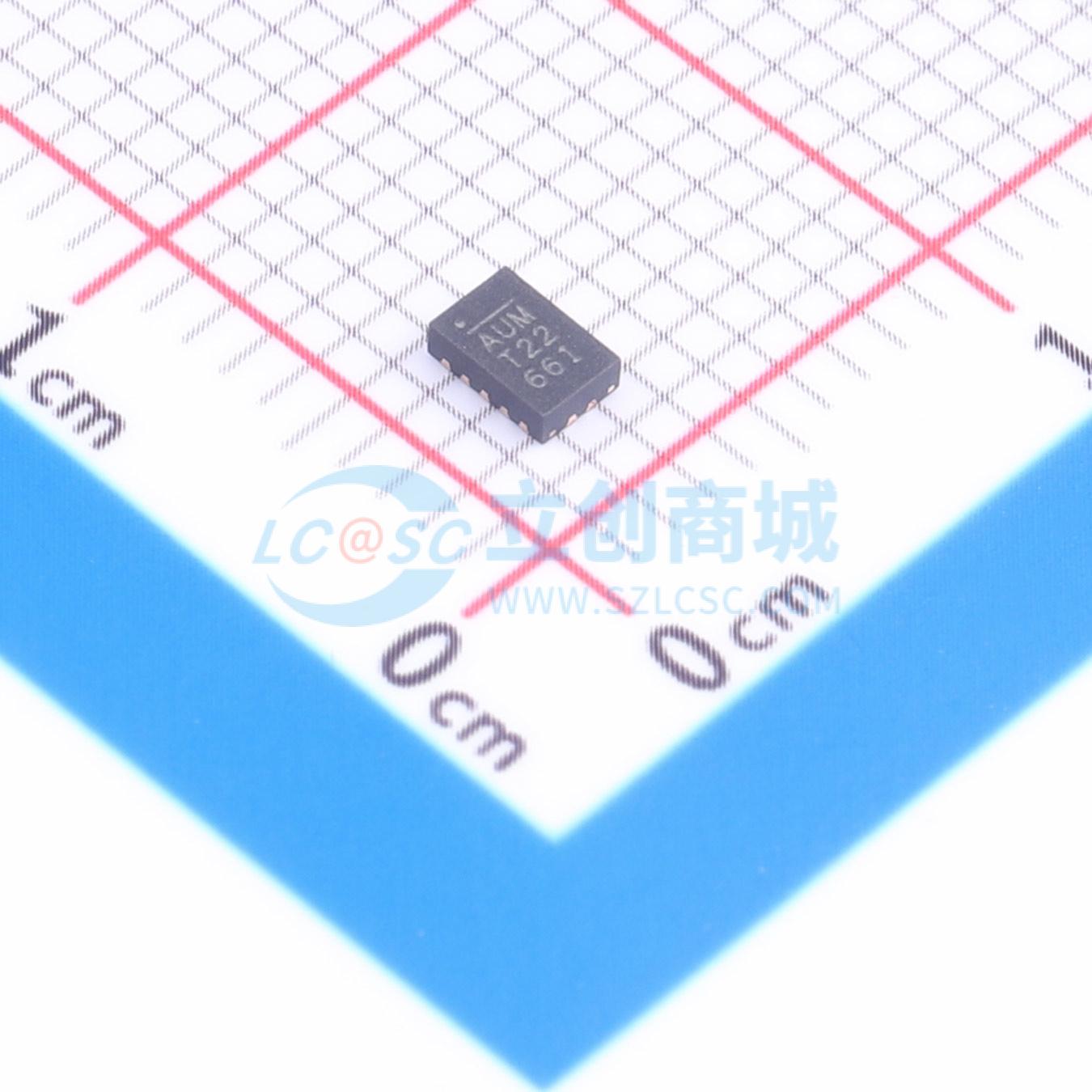

温馨提醒：图片仅供参考，商品以实物为准
MP2276GD-Z
8A、2.7-16V输入、带可编程电流限制和软启动时间、可选频率和工作模式的高效同步降压转换器
SMT扩展库PCB免费打样
- 描述
- DCDC降压，电源输入7V~30V，3A以上(大电流)方案，
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2276GD-Z
- 商品编号
- C3188002
- 商品封装
- QFN-14(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.106克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~16V | |
| 输出电压 | 800mV~6V | |
| 输出电流 | 8A | |
| 开关频率 | 600kHz；1.1MHz；2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 600uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP2276是一款高度集成、高频同步整流降压开关模式转换器。它提供非常紧凑的解决方案，在宽输入电压范围内可实现高达8A的连续输出电流，并具有出色的负载和线路调节性能。MP2276在广泛的输出电流负载范围内均能保持高效率。 MP2276采用恒定导通时间（COT）控制，以实现快速瞬态响应和简化环路稳定。输出电压启动由内部1.7ms定时器控制，可通过SS/TRK引脚上的电容器增加该定时器的时间。开漏电源良好（PG）信号指示输出是否在其标称电压范围内。 全面的保护功能包括过流保护（OCP）、过压保护（OVP）、欠压保护（UVP）和过温保护（OTP）。 MP2276需要最少数量的标准外部组件，并提供QF 14 (2mmx3mm)封装。
应用领域
- 数字机顶盒
- 平板电视和显示器
- 分布式电源系统
