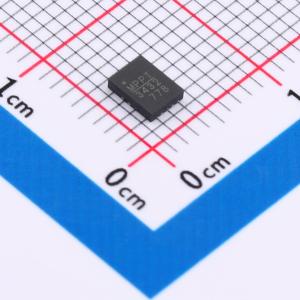

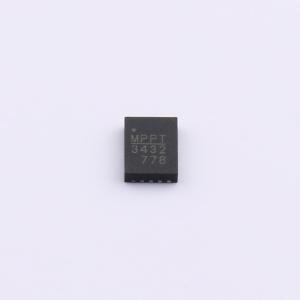

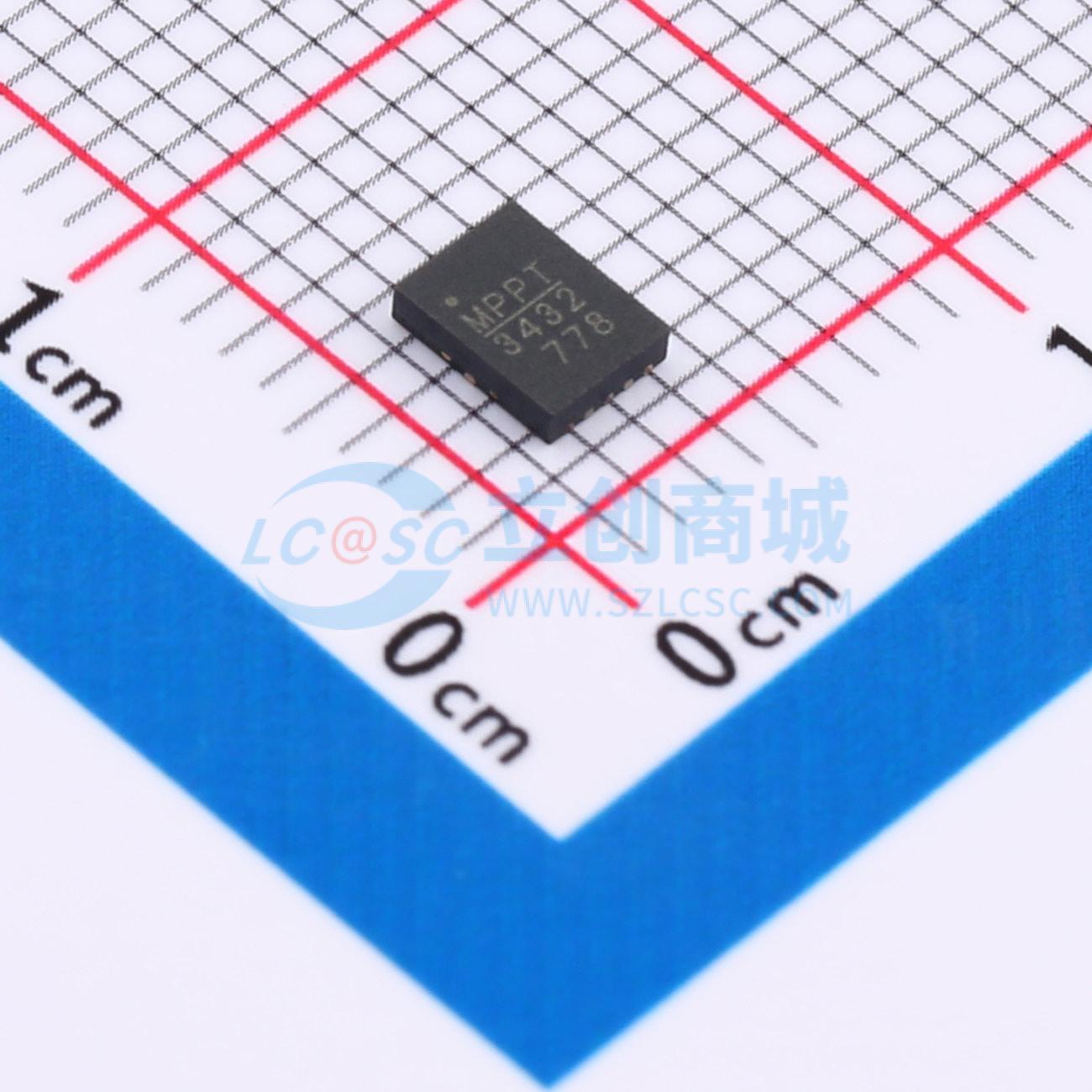

MP3432GL-Z
高效同步升压转换器，带可编程电流限制
SMT扩展库PCB免费打样
- 描述
- MP3432是一款600kHz固定频率、宽输入范围的高效同步升压转换器。它支持从2.7V到13V的启动电压,最高输出电压可达16V,支持30W的平均负载功率和40W的峰值负载功率。该转换器采用恒定关断时间控制拓扑,提供快速瞬态响应,并支持脉冲跳过模式（PSM）、强制连续导通模式（FCCM）和超声波模式（USM）。内置低导通电阻的MOSFET,支持自动直通功能。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP3432GL-Z
- 商品编号
- C3187976
- 商品封装
- QFN-13(3x4)
- 包装方式
- 编带
- 商品毛重
- 0.062克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 800mV~13V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 600kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 25uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP3432是一款600kHz、固定频率、宽输入范围、高度集成的升压转换器。MP3432可在低至2.7V的输入电压下启动，通过集成低RDS(ON)功率MOSFET，支持单节电池提供高达30W的负载功率。 MP3432采用恒定关断时间（COT）控制拓扑，可提供快速瞬态响应。MODE支持在轻载条件下选择脉冲跳跃模式（PSM）、强制连续导通模式（FCCM）和超声波模式（USM）。可编程开关峰值电流限制可提供精确的过载保护。高端MOSFET无需外部肖特基二极管。 完整的保护功能包括可编程输入欠压锁定（UVLO）和过温保护（OTP）。 MP3432采用QFN - 13（3mmx4mm）封装。
商品特性
- 2.7V至13V启动电压
- 0.8V至13V工作电压
- 最高16V输出电压
- 支持从3.3V输入提供30W平均功率负载和40W峰值功率负载
- 可编程开关峰值电流限制
- 集成6.5mΩ和10mΩ功率MOSFET
- 3.6V输入电压转换至9V/3A时效率>95%
- 轻载条件下可选PSM、>23kHz USM和FCCM
- 当VIN > VOUT - SET时，PSM模式下具有自动直通功能
- 600kHz固定开关频率
- 自适应COT实现快速瞬态响应
- 外部软启动和补偿引脚
- 可编程UVLO和迟滞
- 150℃过温保护（OTP）
- 采用QFN - 13（3mmx4mm）封装
应用领域
- 笔记本电脑
- 蓝牙音箱
- 便携式POS系统
- 快速充电器
- 移动电源
