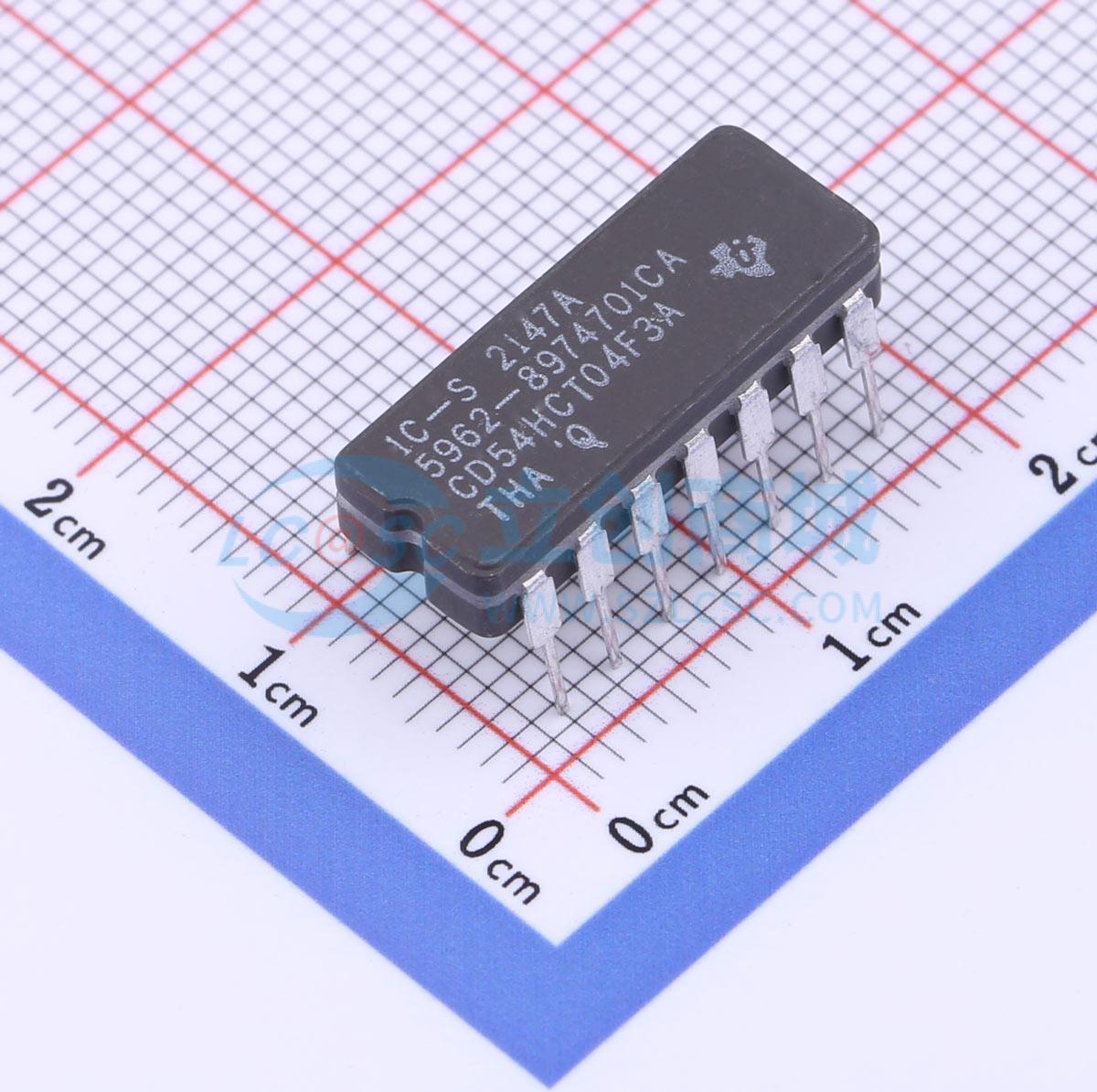

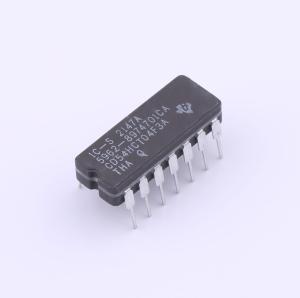

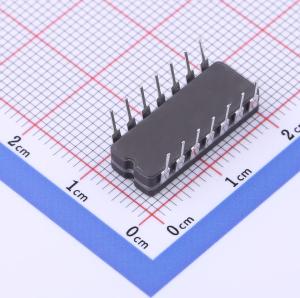

温馨提醒：图片仅供参考，商品以实物为准
CD54HCT04F3A
CDx4HCT04 六反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD54HCT04 6 通道 4.5V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD54HCT04F3A
- 商品编号
- C3033378
- 商品封装
- CDIP-14
- 包装方式
- 管装
- 商品毛重
- 3.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 40uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 3.7V | |
| 低电平范围(VOL) | 400mV | |
| 传播延迟(tpd) | 29ns@4.5V,50pF | |
| 工作温度 | -55℃~+125℃ |
商品概述
该设备包含六个独立的反相器。每个门执行正逻辑下的布尔函数 Y = Ā。
商品特性
- 与LSTTL输入逻辑兼容
- V_IL(max) = 0.8 V, V_IH(min) = 2 V
- 与CMOS输入逻辑兼容
- 在V_OL和V_OH时，I_I ≤ 1 μA
- 缓冲输入
- 4.5 V至5.5 V工作电压
- 宽工作温度范围：
- -55℃至+125℃
- 支持高达10个LSTTL负载的扇出
- 与LSTTL逻辑IC相比，显著降低功耗
应用领域
- 同步反相时钟输入
- 反转数字信号
