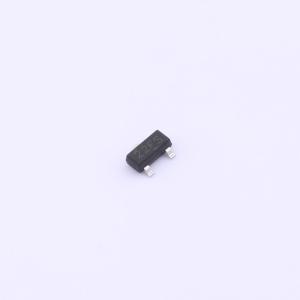

温馨提醒：图片仅供参考，商品以实物为准
NP2302FVR-J-G
20V, 2A, N沟道增强型MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- NP2302FVR-J采用先进的沟槽技术，可实现出色的RDS(ON)、低栅极电荷和高密度单元设计，以达到超低导通电阻。该器件适用于作为负载开关或用于PWM应用。
- 品牌名称
- natlinear(南麟)
- 商品型号
- NP2302FVR-J-G
- 商品编号
- C2991117
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 2A | |
| 导通电阻(RDS(on)) | 88mΩ@2.5V | |
| 耗散功率(Pd) | 1.25W | |
| 阈值电压(Vgs(th)) | 1.2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 3.5nC | |
| 输入电容(Ciss) | 150pF | |
| 反向传输电容(Crss) | 21pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 24pF |
商品概述
WST02P06是一款高性能沟槽P沟道MOSFET，具有极高的单元密度，可为大多数小功率开关和负载开关应用提供出色的导通电阻（RDSON）和栅极电荷。 WST30P06符合RoHS标准和绿色产品要求，且通过了全功能可靠性认证。
商品特性
- VDS = 20 V,ID = 2 A
- RDS(ON)(典型值) = 50 mΩ @VGS=4.5V
- RDS(ON)(典型值) = 68 mΩ @VGS=2.5V
- 高功率和电流处理能力
- 符合无铅产品要求
- 表面贴装封装
应用领域
- PWM应用
- 负载开关
