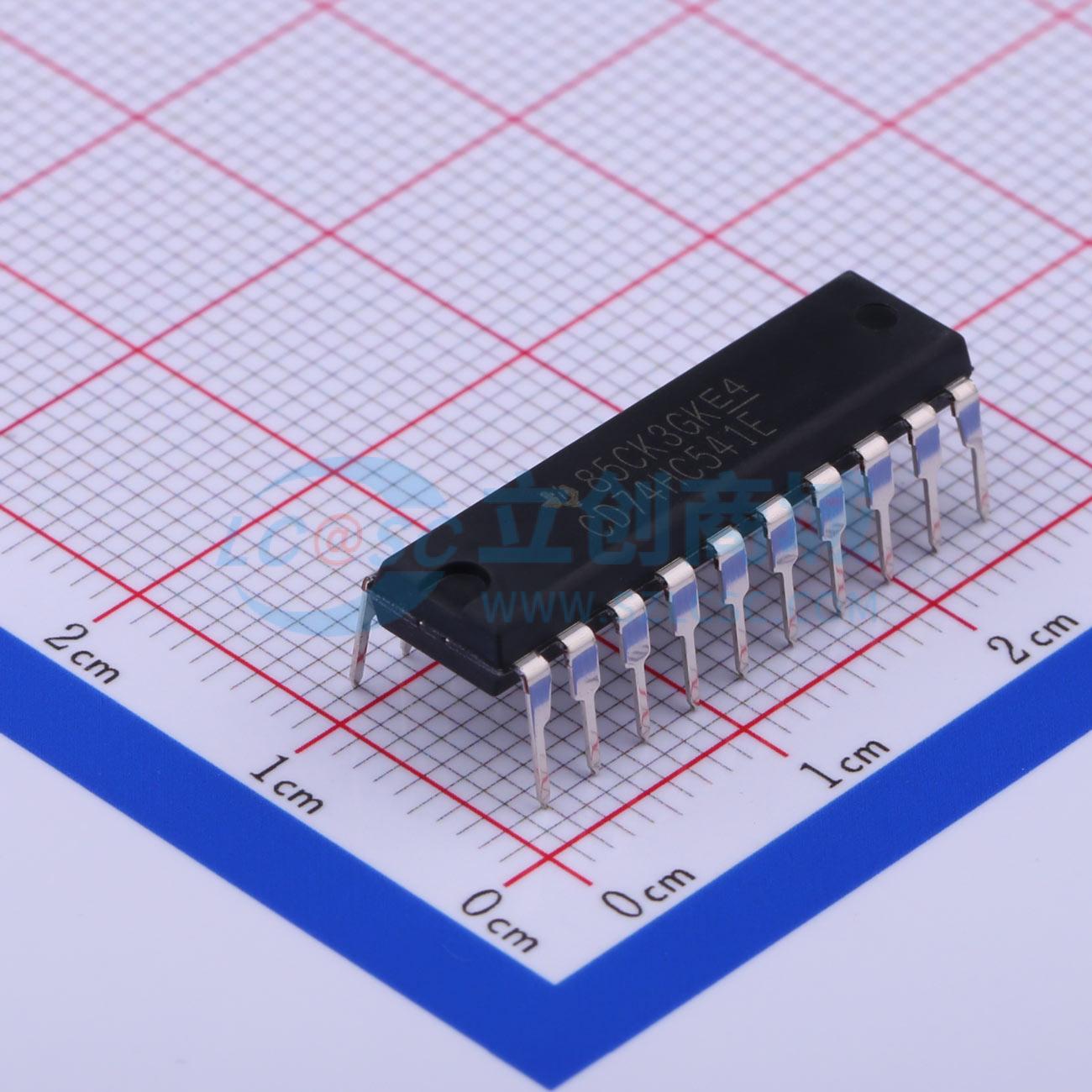

温馨提醒：图片仅供参考，商品以实物为准

CD74HC541E

IC BUFFER NON-INVERT 6V

描述: CD74HC541 具有三态输出的 8 通道、2V 至 6V 缓冲器
品牌名称: TI(德州仪器)
商品型号: CD74HC541E
商品编号: C354057
商品封装: PDIP-20
包装方式: 管装
商品毛重: 2.121克(g)

商品参数

商品概述

HC540和CD74HCT540是反相八进制缓冲器和线路驱动器，带有三态输出，具备驱动15个LSTTL负载的能力。HC541和HCT541是同相八进制缓冲器和线路驱动器，带有三态输出，可驱动15个LSTTL负载。输出使能（OE1）和（OE2）控制三态输出，若OE1或OE2任意一个为高电平，输出将处于高阻态；若要输出数据，OE1和OE2必须均为低电平。

商品特性

HC540、CD74HCT540为反相型
HC541、HCT541为同相型
缓冲输入
三态输出
具备总线驱动能力
典型传播延迟为9 ns（VCC = 5V，CL = 15pF，TA = 25℃条件下）
标准输出可带10个LSTTL负载（温度范围内）
总线驱动器输出可带15个LSTTL负载（温度范围内）
宽工作温度范围:-55℃ 至 125℃
均衡的传播延迟和转换时间
相比LSTTL逻辑IC功耗显著降低
HC类型支持2V 至 6V工作电压
HC类型具备高抗干扰度:VCC = 5V时，NIL = 30% of VCC，NIH = 30% of VCC
HCT类型支持4.5V 至 5.5V工作电压
HCT类型直接兼容LSTTL输入逻辑，VIL最大值0.8V，VIH最小值2V
HCT类型兼容CMOS输入，VOL、VOH条件下I1 ≤ 1μA

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2V~6V
	元件数	1
	每个元件位数	8
	通道类型	-

	属性	参数值
	灌电流(IOL)	7.8mA
	拉电流(IOH)	7.8mA
	系列	74HC
	工作温度	-55℃~+125℃
	静态电流(Iq)	160uA
	传播延迟(tpd)	9ns@5V,15pF
	功能特性	输出使能
