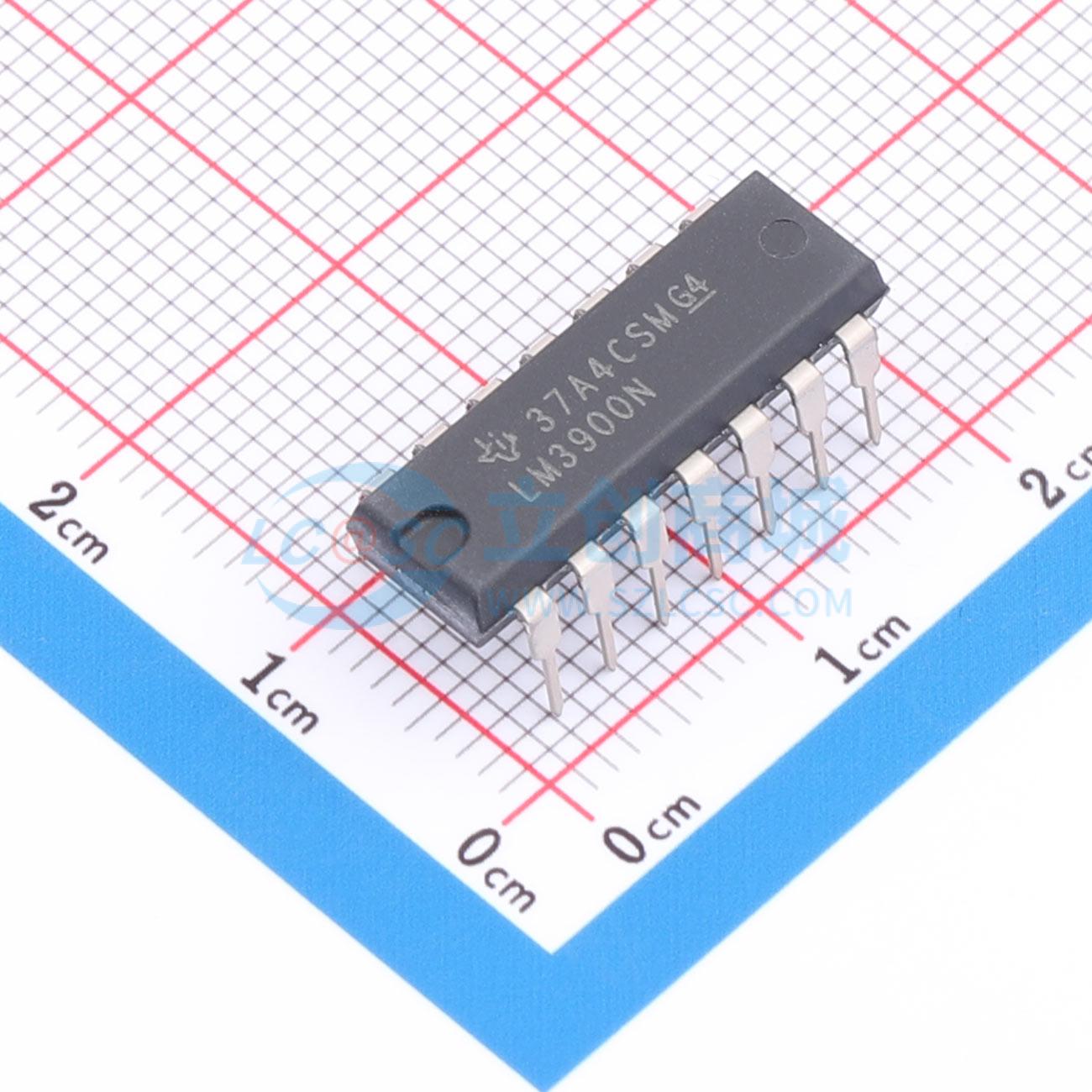

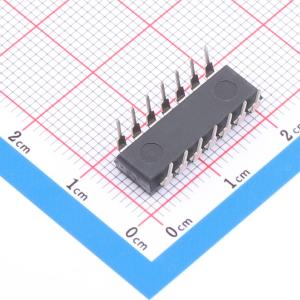

LM3900N
Op Amps-Comparators
- 描述
- LM3900 四通道诺顿运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM3900N
- 商品编号
- C354091
- 商品封装
- PDIP-14
- 包装方式
- 管装
- 商品毛重
- 4.866667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 2.5MHz | |
| 输入失调电压(Vos) | - | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 20V/us | |
| 输入偏置电流(Ib) | 200nA | |
| 输入失调电流(Ios) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | - | |
| 静态电流(Iq) | - | |
| 输出电流 | 10mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源电压 | 4.5V~32V | |
| 双电源电压(Vee~Vcc) | -16V~-2.2V；2.2V~16V | |
| 功能特性 | 内置补偿 |
商品概述
该器件包含四个独立的高增益频率补偿诺顿运算放大器，专为单电源宽电压范围工作设计，也可采用双电源工作；电源漏电流低，其数值基本与电源电压大小无关，可提供宽带宽与大输出电压摆幅；设计可分别与LM2900和LM3900互换；LM2900额定工作温度范围为-40℃至85℃，LM3900额定工作温度范围为0℃至70℃；内部集成钳位晶体管，可避免输入电压低于地过多，可将负输入电压钳位在约-0.3V。
商品特性
- 供电电压范围宽，支持单电源或双电源供电
- 带宽宽
- 输出电压摆幅大
- 具备输出短路保护功能
- 内置频率补偿
- 输入偏置电流低
- 低电源漏电流，漏电流基本不随电源电压变化
- 输出电流吸收能力可在大信号工况下通过过驱动反相输入提升
应用领域
- 可用于大多数标准通用运算放大器场景
- 可制作压控电流源、压控电流阱
- 配合共模电流偏置可工作在信号电平接近甚至低于地的场景
