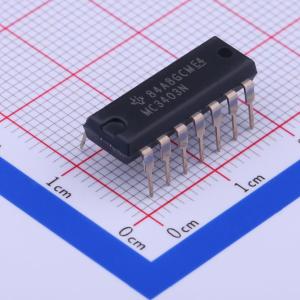

温馨提醒：图片仅供参考，商品以实物为准
MC3403N
四路低功耗运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MC3403 工作温度范围为 -25°C 至 85°C 的四通道、30V、1MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- MC3403N
- 商品编号
- C354124
- 商品封装
- PDIP-14
- 包装方式
- 管装
- 商品毛重
- 7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 10mV | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 压摆率(SR) | 600V/ms | |
| 输入偏置电流(Ib) | 1uA | |
| 输入失调电流(Ios) | 50nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 90dB | |
| 静态电流(Iq) | 7mA | |
| 输出电流 | 30mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源电压 | 3V~36V | |
| 双电源电压(Vee~Vcc) | -2.5V~15V | |
| 功能特性 | 内置补偿 |
商品概述
MC3303和MC3403是四路运算放大器，性能与μA741相近，具备多项独特优势。产品可采用单电源供电，供电电压范围为3V~36V，也可采用双电源供电，双电源之间的电压差需为3V~36V。共模输入范围包含负电源，输出范围为从负电源到VCC - 1.5V，静态供电电流不足μA741的二分之一。MC3303的工作温度范围为-40℃~85℃，MC3403的工作温度范围为0℃~70℃。产品最大额定参数为：正电源电压18V，负电源电压-18V，正负电源压差36V，差分输入电压±36V，输入电压±18V，存储温度范围为-65℃~150℃；不同封装的热阻抗分别为D封装86℃/W，DB封装96℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W。产品提供D、N、PW、DB、NS多种封装类型可选，D封装可提供卷带包装，DB、NS、PW封装仅提供卷带包装。
商品特性
- 供电电压范围宽，支持单电源、双电源两种供电模式
- 采用AB类输出级
- 采用真差分输入级
- 输入偏置电流低
- 内置频率补偿
- 具备短路保护功能
- 可实现对应型号互换
