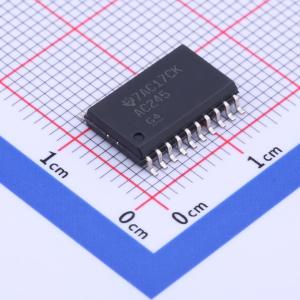

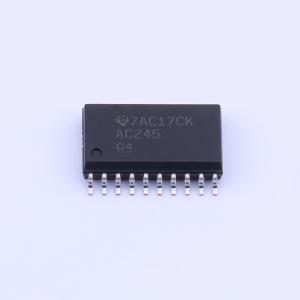

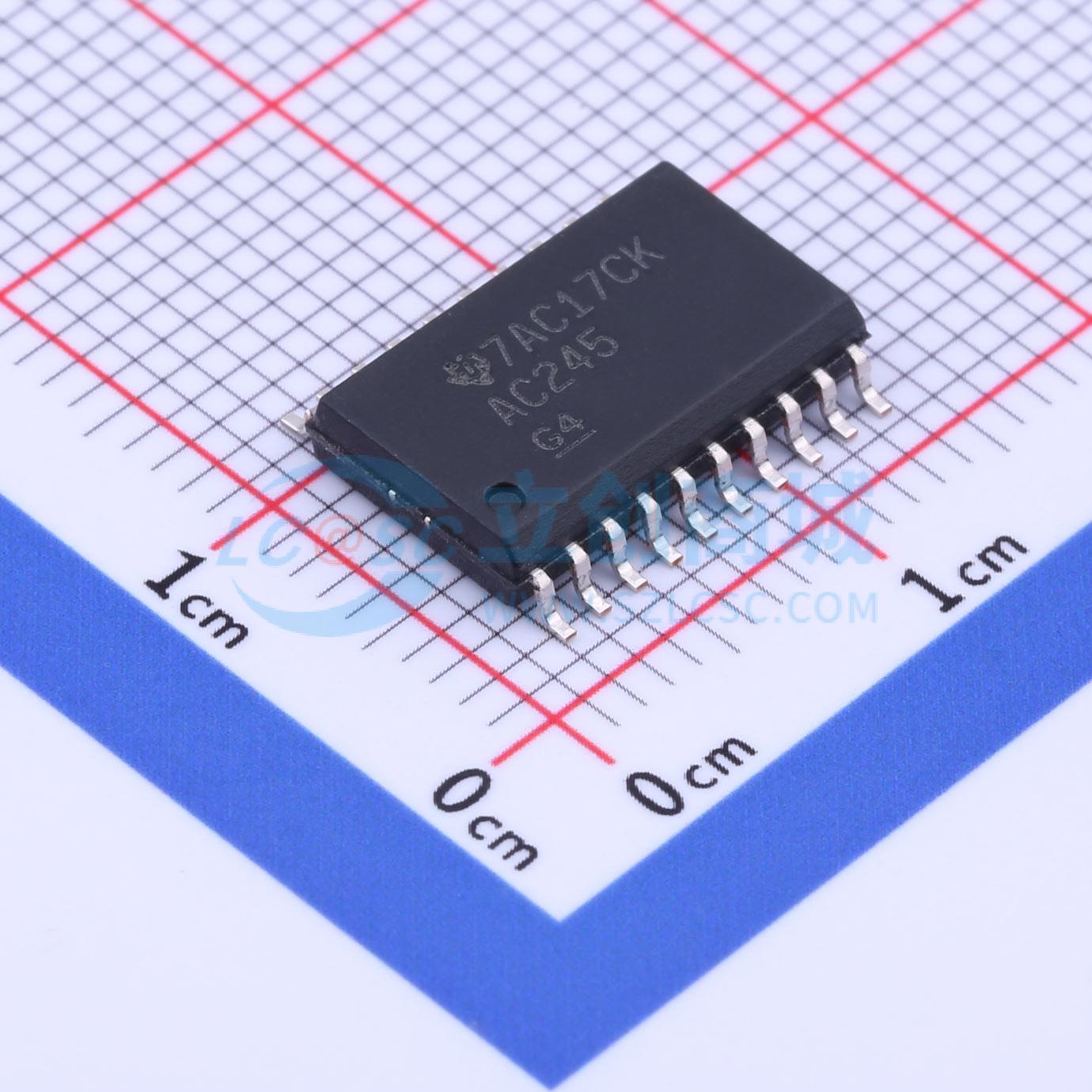

温馨提醒：图片仅供参考，商品以实物为准
SN74AC245DWR
具有三态输出的八路总线收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AC245 具有三态输出的八通道总线收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AC245DWR
- 商品编号
- C354145
- 商品封装
- SOIC-20-300mil
- 包装方式
- -
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 双向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | 74AC | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 40uA | |
| 传播延迟(tpd) | 5ns@3.3V,50pF | |
| 功能特性 | 掉电隔离；输出使能 |
商品概述
'AC245八通道总线收发器专为数据总线之间的异步双向通信而设计。控制功能的实施可更大限度地降低外部时序要求。 根据方向控制（DIR）输入上的逻辑电平，此类器件将数据从A总线发送至B总线，或者将数据从B总线发送至A总线。输出使能（OE）输入可用于禁用器件，这样可有效隔离总线。
商品特性
- VCC工作范围为2V至6V
- 输入电压高达6V
- 5V时，tpd最大值为7ns
应用领域
- 专业音频
- 视频和标牌
- 电器
- 工厂自动化与控制
