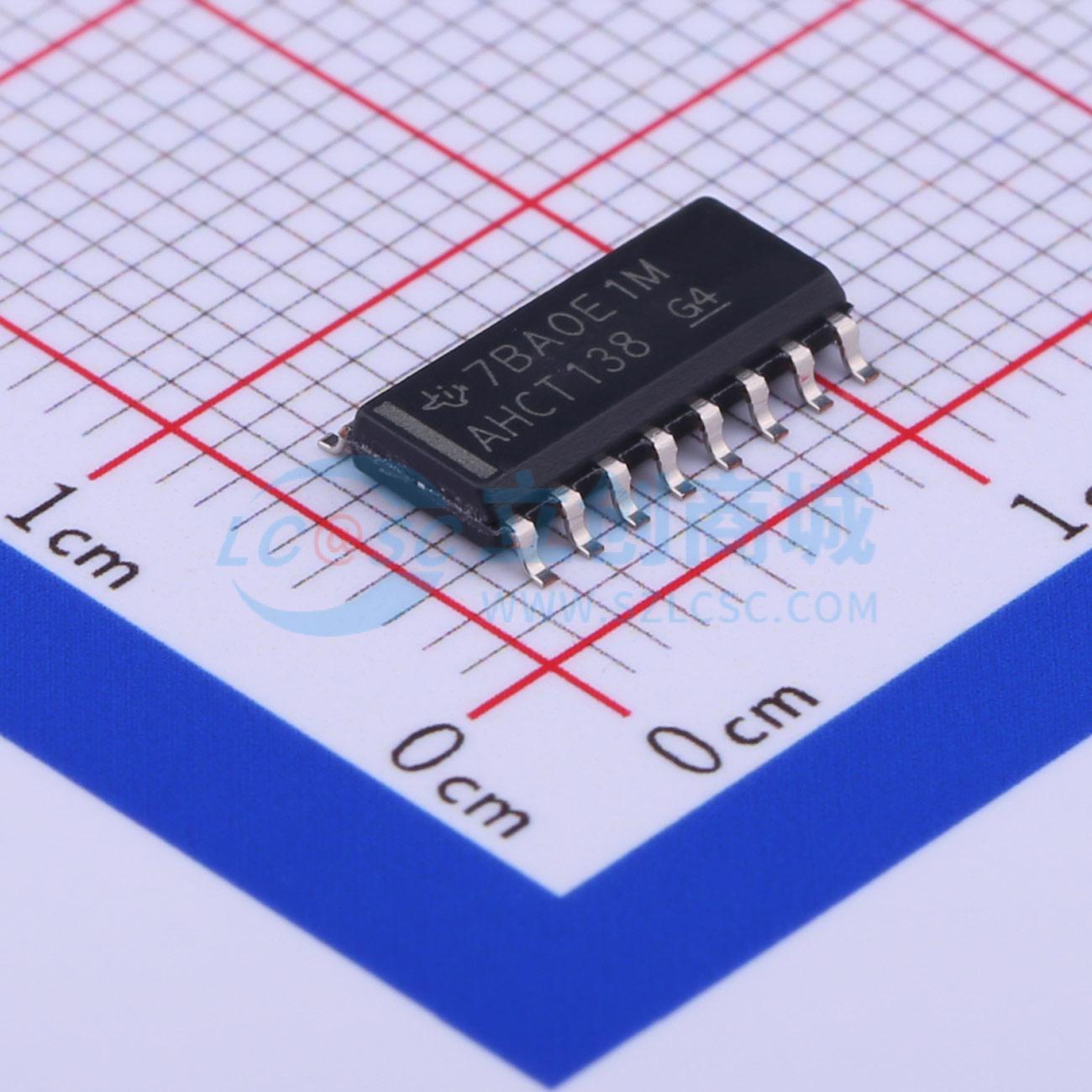

SN74AHCT138DR

三线至八线译码器/多路分配器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AHCT138 3 线至 8 线解码器/多路信号分离器
品牌名称: TI(德州仪器)
商品型号: SN74AHCT138DR
商品编号: C354153
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.258克(g)

商品参数

商品概述

AHCT138是3线至8线解码器/解复用器，专为需要极短传播延迟时间的高性能存储译码和数据路由应用设计。在高性能存储系统中，该解码器可用于最小化系统译码的影响，搭配使用快速使能电路的高速存储器时，该解码器的延迟时间和存储器的使能时间通常短于存储器的典型访问时间，解码器引入的有效系统延迟可忽略。该器件通过二进制选择输入和三个使能输入，从八条输出线中选择一条输出；两个低电平有效和一个高电平有效使能输入，减少扩展时对外部门电路或反相器的需求；可在不使用外部反相器的情况下实现24线解码器，32线解码器仅需要一个反相器；使能输入可在解复用应用中用作数据输入。该器件对应封装型号为：SN54AHCT138对应J、W、FK封装，SN74AHCT138对应D、DB、DGV、N、NS、PW、RGY封装，NC标识表示无内部连接。

商品特性

输入与TTL电压兼容
集成三个使能输入，可简化级联与数据接收
闩锁性能超过250mA，符合JESD 17标准
ESD防护符合JESD 22标准，其中人体模型2000V，机器模型200V，带电器件模型1000V
传播延迟时间短，可降低系统有效延迟
未使用输入端需接VCC或GND保证正常工作

应用领域

高速存储器译码
数据传输系统
数据路由
解码器扩展
解复用应用

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	解码器
	电源极性	单电源
	工作电压	4.5V~5.5V
	输入数/输出数	3/8
	灌电流(IOL)	8mA

	属性	参数值
	拉电流(IOH)	8mA
	工作温度	-40℃~+85℃
	传播延迟(tpd)	13ns@5V,50pF
	静态电流(Iq)	40uA
	功能特性	-
	系列	74AHCT
