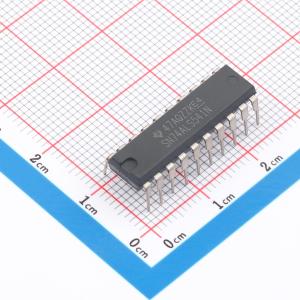

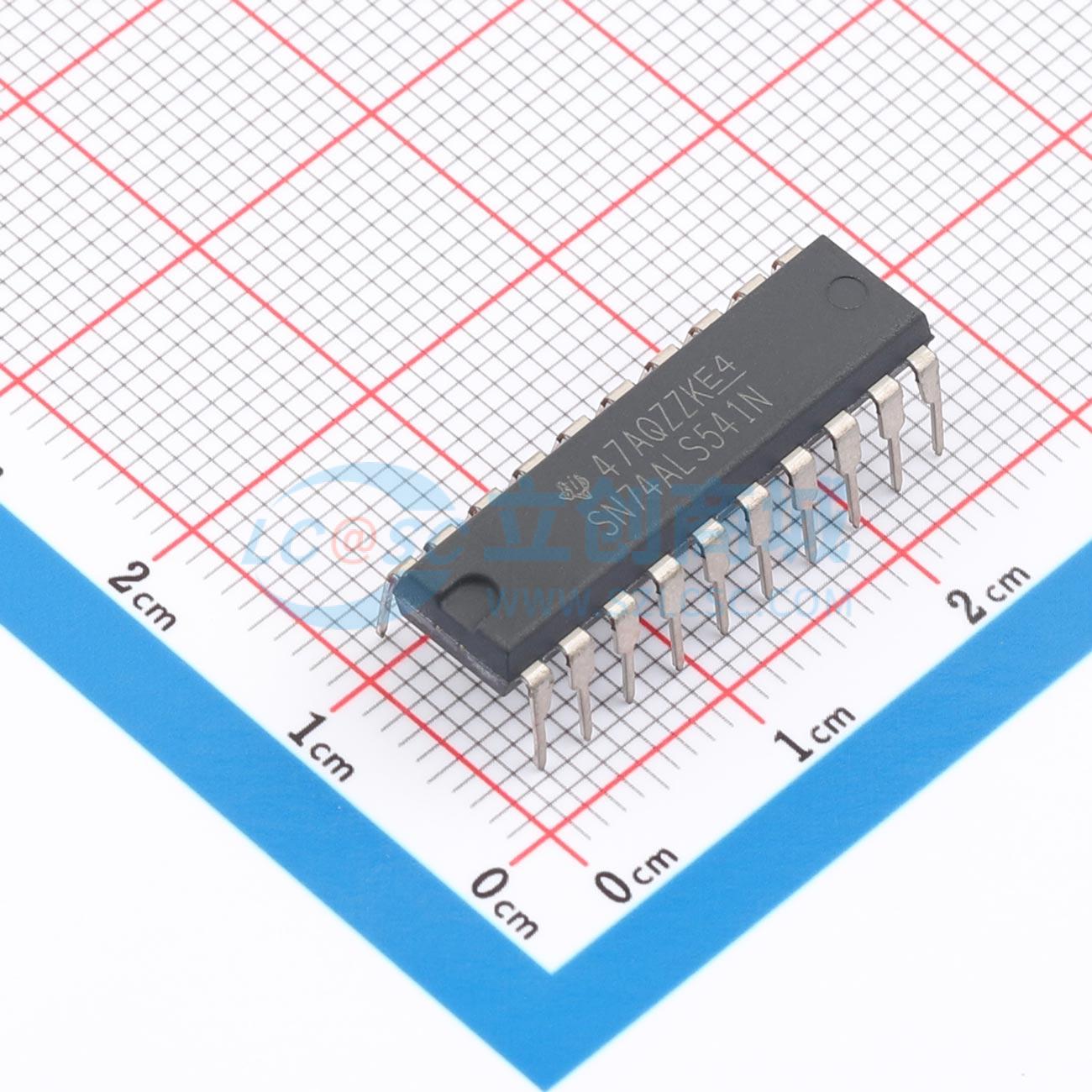

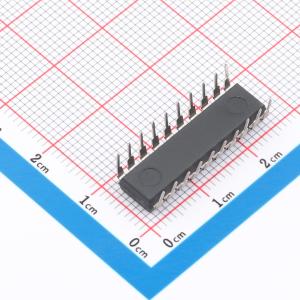

温馨提醒：图片仅供参考，商品以实物为准

SN74ALS541N

IC BUF NON-INVERT 5.5V

描述: SN74ALS541 具有三态输出的 8 通道、4.5V 至 5.5V 双极缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74ALS541N
商品编号: C354157
商品封装: DIP-20
包装方式: 管装
商品毛重: 1克(g)

商品参数

商品概述

这是系列八进制缓冲器与线驱动器产品，引脚排列为输入与输出分别位于封装的两侧，便于印刷电路板布局。三态控制门为2输入或非门，任意一个输出使能输入为高电平时，全部8个输出都处于高阻抗状态。该系列包含不同型号，SN74ALS540提供反相输出数据，SN74ALS541提供同相输出数据。SN74ALS540与SN74ALS541的-1版本与标准版本一致，区别为推荐最大IOL提升至48mA，无SN54ALS541的-1版本，提供多种封装可选。产品最大额定值为：电源电压VCC 7V，输入电压V1 7V，禁用三态输出可施加电压5.5V，存储温度范围-65℃~150℃，各封装热阻抗分别为DB封装70℃/W、DW封装58℃/W、N封装69℃/W、NS封装60℃/W。

商品特性

具备三态输出，可驱动总线线路或缓冲存储器地址寄存器
采用pnp输入，可降低直流负载
引脚沿数据流方向排列，所有输入均设置在输出的对侧，便于电路板布局
三态控制逻辑灵活，任意输出使能端为高即可将所有输出置为高阻抗状态
提供反相输出、同相输出两种型号可选
-1版本提升了最大输出低电平电流，可满足更大负载需求

应用领域

总线驱动
存储器地址寄存器缓冲

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	1
	每个元件位数	8
	通道类型	单向

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	15mA
	系列	74ALS
	工作温度	0℃~+70℃
	静态电流(Iq)	22mA
	传播延迟(tpd)	-
	功能特性	输出使能
