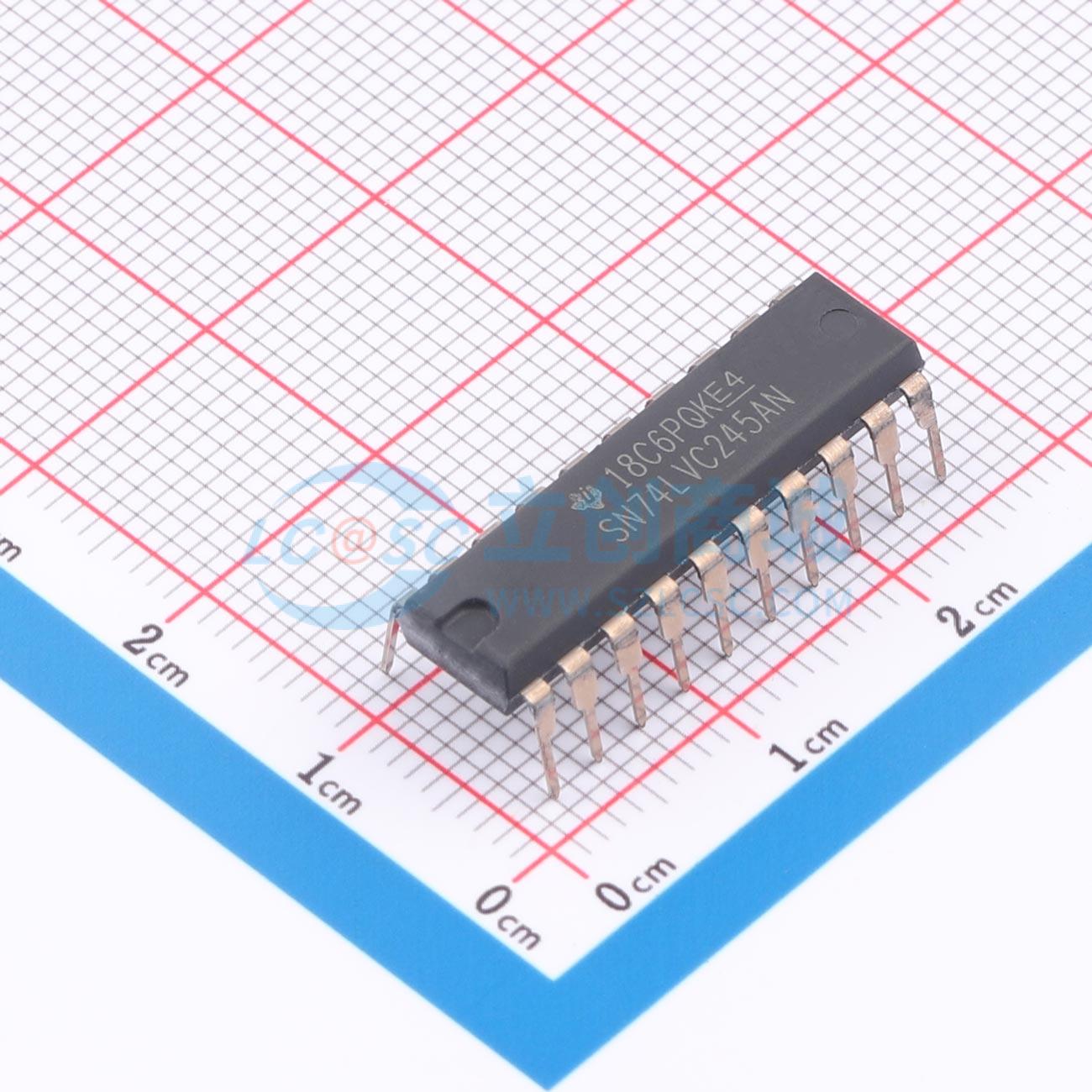

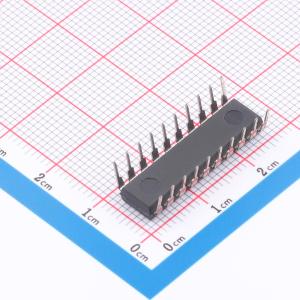

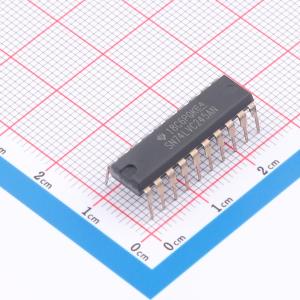

SN74LVC245AN
Fast 3V Logic
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC245A 具有三态输出的八通道总线收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC245AN
- 商品编号
- C354452
- 商品封装
- DIP-20
- 包装方式
- 管装
- 商品毛重
- 2.543243克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 1.65V~3.6V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 掉电隔离；输出使能；电平转换 |
商品概述
这是一款带有三态输出的八总线收发器，专为1.65V至3.6V电源电压工作场景设计，用于实现数据总线之间的异步通信。
商品特性
- 工作电压范围为1.65V至3.6V
- 输入可耐受最高5.5V电压
- 3.3V电压下最大传播延迟tpd为6.3ns
- VCC=3.3V、TA=25℃时，典型输出接地反弹VOLP小于0.8V
- VCC=3.3V、TA=25℃时，典型输出VOH下冲VOHV大于2V
- Ioff支持热插入、部分掉电模式和反向驱动保护
- 所有端口支持混合模式信号操作，可在3.3V电源下实现5V输入输出电压
- 闩锁性能超过每通道250mA，符合JESD 17标准
- ESD防护性能超过JESD 22标准，可承受2000V人体模型测试、1000V带电器件模型测试
应用领域
- 电缆调制解调器终端系统
- 服务器
- LED显示屏
- 网络交换机
- 电信基础设施
- 电机驱动器
- I/O扩展器
