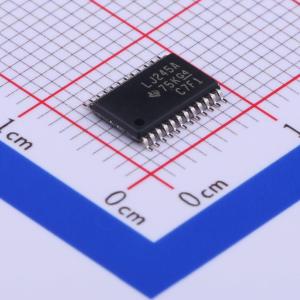

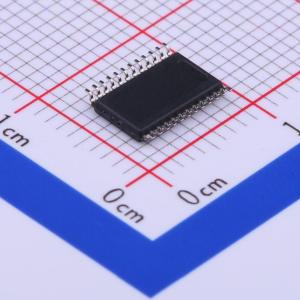

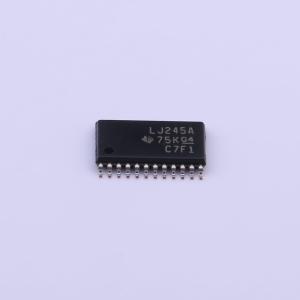

SN74LVC4245APW
三态输出，八路总线收发器及3.3V至5V电平转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC4245A 具有三态输出的八通道总线收发器和 3.3V 至 5V 移位器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC4245APW
- 商品编号
- C354456
- 商品封装
- TSSOP-24
- 包装方式
- 管装
- 商品毛重
- 0.338克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 输入信号 | CMOS | |
| 输出信号 | CMOS | |
| 数据速率 | - | |
| 工作电压(VCCA) | 4.5V~5.5V | |
| 工作电压(VCCB) | 2.7V~3.6V | |
| 元件数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 8 | |
| 输出类型 | 三态 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 输出使能高阻 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | - | |
| 芯片类型 | 电平转换器 |
商品概述
SN74LVC4245A是一款八通道总线收发器，带有三态输出，可实现3.3V至5V的电压转换。该器件为8位非反相总线收发器，内置两个独立电源轨，B端口电源VCCB可设置为3.3V，A端口电源VCCA可设置为5V，支持3.3V环境与5V环境之间的双向转换；设计用于数据总线之间的异步通信，可根据方向控制输入的逻辑电平，选择从A总线到B总线或从B总线到A总线传输数据，可通过输出使能输入禁用器件，实现总线的有效隔离，控制电路由VCCA供电；引脚排列兼容常规同类型号，无需修改电路板布局即可切换使用。
商品特性
- 支持双向电压转换，A端口最高支持5.5V，B端口支持2.7V~3.6V
- 控制输入VIH/VIL电平以VCCA电压为参考
- 锁存性能超过250mA，符合JESD 17标准
- ESD防护性能符合JESD 22标准，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
- 自带三态输出
应用领域
- ATCA解决方案
- CPAP呼吸机
- 模拟监控摄像机
- 化学或气体传感器
- CT扫描仪
- DLP 3D机器视觉和光网络
- 数字标牌
- 心电图机
- 现场变送器：压力传感器和温度传感器
- 高速数据采集与生成
- 人机界面
- RF4CE遥控器
- 服务器主板
- 软件定义无线电
- 无线局域网卡和数据访问卡
- X射线设备：医疗、牙科以及行李扫描设备
