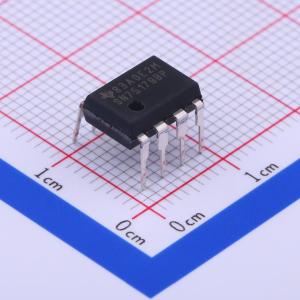

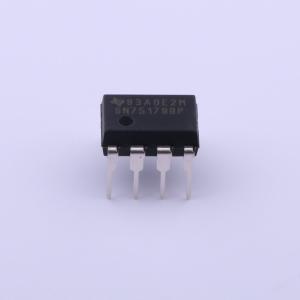

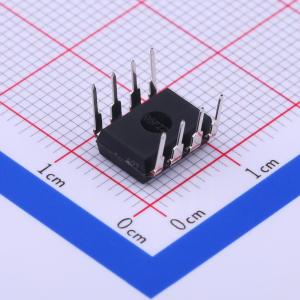

温馨提醒：图片仅供参考，商品以实物为准
SN75179BP
差分驱动器和接收器对
- 描述
- SN75179B 是一款差分驱动器和接收器对，符合 TIA/EIA-422-B、TIA/EIA-485-A 和 ITU 推荐 V.11 标准。它设计用于改善长总线线路上的全双工数据通信性能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN75179BP
- 商品编号
- C354461
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 0.93克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 接收器数 | 1 | |
| 工作电压 | 4.75V~5.25V | |
| 工作温度 | 0℃~+70℃ |
商品概述
SN75179B是一款差分驱动器和接收器对，专为平衡传输线应用而设计，符合TIA/EIA - 422 - B、TIA/EIA - 485 - A和国际电信联盟（ITU）V.11建议标准。它旨在提高长总线线路上全双工数据通信的性能。 SN75179B驱动器输出对正负电流均提供限流功能。接收器具有高输入阻抗、增强抗噪能力的输入迟滞特性，在-7 V至12 V的共模输入电压范围内，输入灵敏度为±200 mV。驱动器具备热关断功能，可保护其免受线路故障影响。热关断设计为在结温约150℃时启动。SN75179B设计用于驱动最大电流负载达60 mA。 SN75179B的工作温度范围为0℃至70℃。
商品特性
- 满足或超越TIA/EIA - 422 - B、TIA/EIA - 485 - A和国际电信联盟（ITU）V.11建议标准的要求
- 总线电压范围：-7 V至12 V
- 正负电流限制驱动器输出能力：最大60 mA
- 接收器输入阻抗：最小12 kΩ
- 接收器输入灵敏度：±200 mV
- 接收器输入迟滞：典型值50 mV
- 采用单5 V电源供电
- 低功耗要求
