SN65LBC182 和 SN75LBC182 是差分数据线收发器，具有高ESD保护等级，并采用行业标准的SN75176封装。它们设计用于平衡传输线路，并符合ANSI标准TIA/EIA-485-A和ISO 8482。SN65LBC182和SN75LBC182结合了一个三态差分线驱动器和一个差分输入线接收器，两者均可以从单个5V电源供电工作。驱动器和接收器分别具有高电平有效和低电平有效的使能端，可以外部连接在一起以作为方向控制。

驱动器输出和接收器输入内部连接形成一个差分输入/输出（I/O）总线端口，该端口旨在为总线提供最小的负载。此端口可以在宽范围的共模电压下工作，使得该设备适用于多点应用。该设备还包括了针对电气噪声环境中的多点数据总线的附加功能，如工业过程控制或逆变器等应用。

SN75LBC182和SN65LBC182的总线引脚表现出相当于四分之一单位负载的高输入阻抗，允许在总线上连接多达128个类似的设备。高ESD耐受性保护了电缆连接时的设备。（对于更高水平的保护，请参阅SN65/75LBC184，文献编号SLLS236。）

差分驱动器设计包含了斜率控制输出，足以传输高达250 kbps的数据。斜率控制允许比无控制电压转换更长的未端接电缆运行以及从主干更长的分支长度。接收器设计提供了当输入悬空（开路）时的故障安全高电平输出。通过禁用驱动器和接收器可以实现非常低的设备电源电流。

SN65LBC182的工作温度范围是从-40℃到85℃，而SN75LBC182的工作温度范围是从0℃到70℃。

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.75V~5.25V

	属性	参数值
	数据速率	250Kbps
	节点数	128
	静电保护	±15kV
	工作温度	0℃~+70℃
	静态电流	25mA

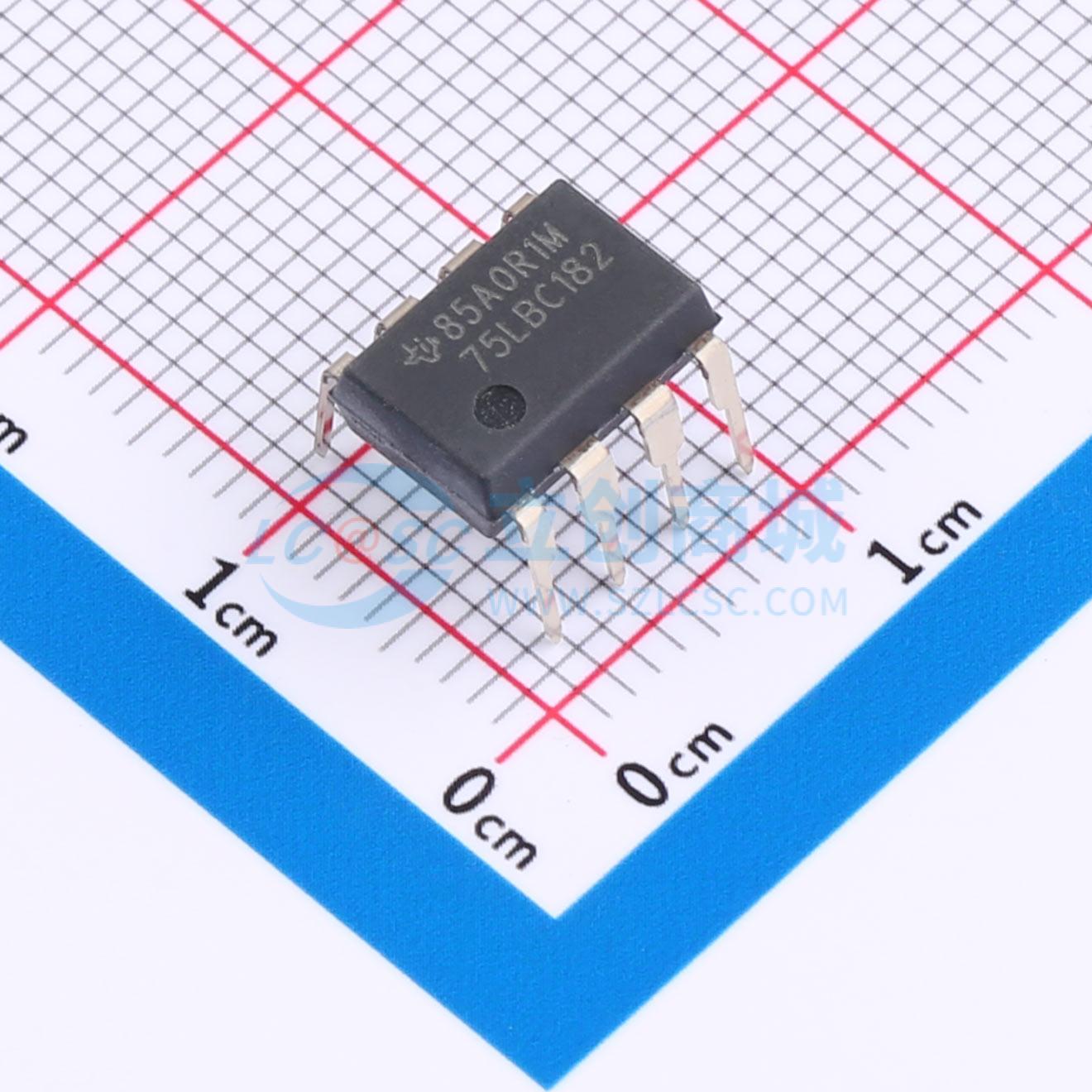

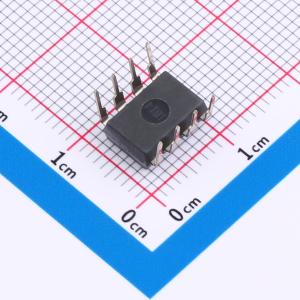

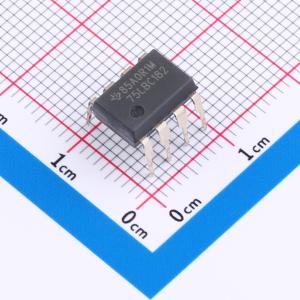

SN75LBC182P
