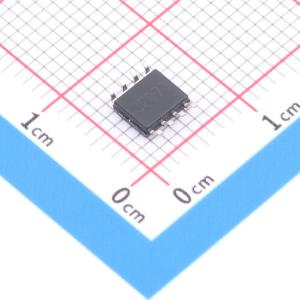

温馨提醒：图片仅供参考，商品以实物为准

UA9638CD

Data Interface

描述: 双路高速差分线路驱动器 8-SOIC 0 to 70
品牌名称: TI(德州仪器)
商品型号: UA9638CD
商品编号: C354527
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.3克(g)

商品参数

商品概述

uA9638 是一款双路高速差分线路驱动器，可满足 ANSI 标准 EIA/TIA-422-B 的要求。输入是 TTL 和 CMOS 兼容型输入，并且具有输入钳位二极管。肖特基(Schottky)钳位二极管晶体管用于大大减少传播延迟时间。该器件由单个 5V 电源供电并采用 8 引脚封装。uA9638 提供高速驱动低阻抗负载所需的电流。在设计正确的系统中，通常搭配使用双绞线电缆和差分接收器，基带数据速率传输可高达甚至超过 15Mbps。uA9637A 双路线路接收器通常用作接收器。要在同样的引脚配置下获得更快的开关速度，请参阅SN75ALS191。uA9638 的工作温度范围是 0℃ 至 70℃。

商品特性

符合或超出 ANSI 标准 EIA/TIA-422-B
由单个 5V 电源供电
驱动低至 50Ω 负载，高达 15 Mbps
TTL 和 CMOS 输入兼容性
输出短路保护

应用领域

工厂自动化
ATM 和点钞机
智能电网
交流和伺服电机驱动器

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	驱动器
	驱动器数	2
	接收器数	0

	属性	参数值
	工作电压	4.75V~5.25V
	工作温度	0℃~+70℃
	功能特性	过流保护
