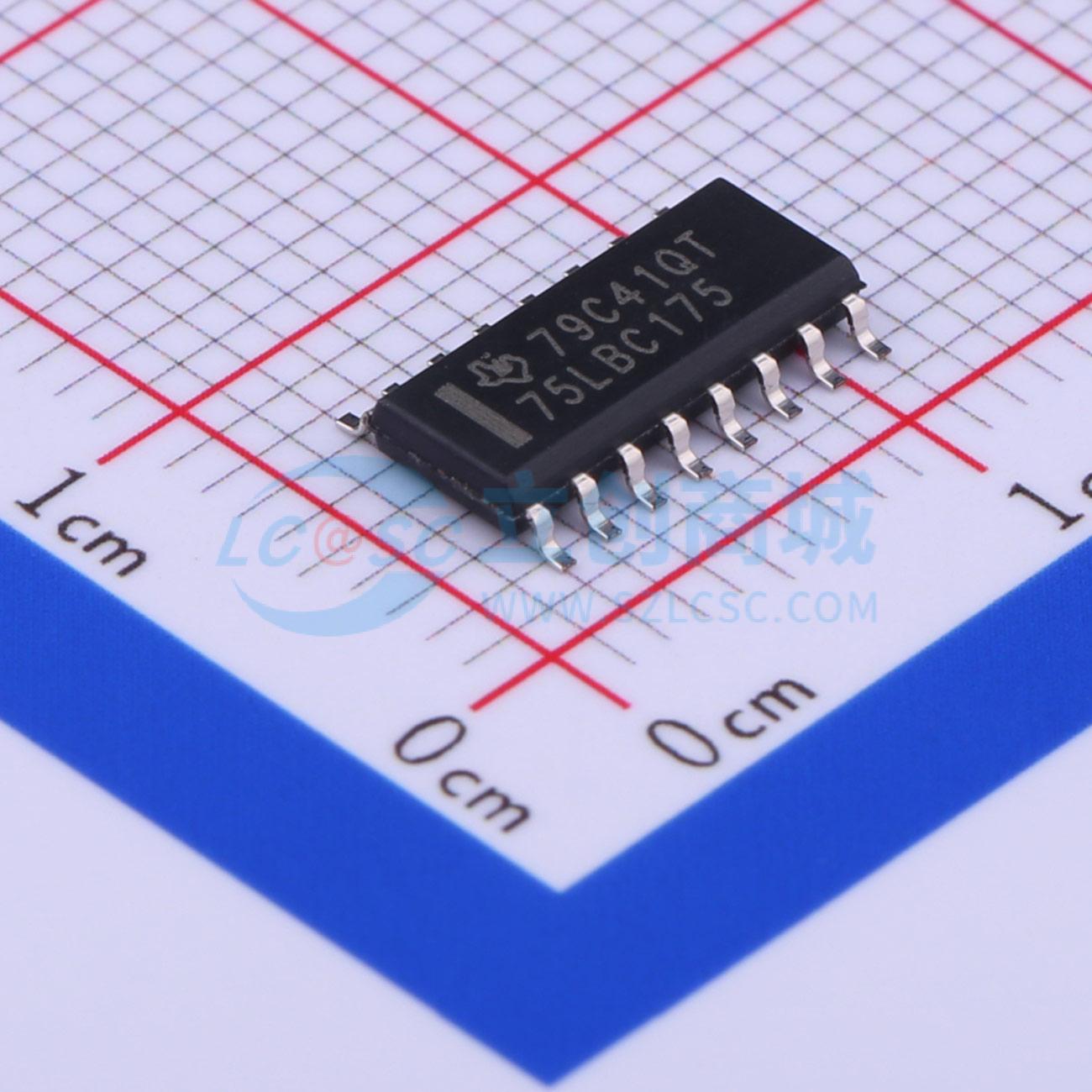

SN75LBC175D实物图
  • SN75LBC175D商品缩略图
  • SN75LBC175D商品缩略图
  • SN75LBC175D商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN75LBC175D

四通道低功耗差分线接收器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
SN75LBC175是单片、四通道、差分线接收器,带有三态输出,设计用于满足EIA标准RS-422-A、RS-423-A、RS-485和CCITT建议V.11的要求。该设备优化了在数据速率高达每秒10兆位以上的平衡多点总线传输。
品牌名称
TI(德州仪器)
商品型号
SN75LBC175D
商品编号
C354468
商品封装
SOIC-16​
包装方式
管装
商品毛重
0.433克(g)

商品参数

属性参数值
商品目录RS-485/RS-422芯片
类型接收器
驱动器数0
属性参数值
接收器数4
工作电压4.75V~5.25V
工作温度0℃~+70℃

商品概述

SN65LBC175和SN75LBC175是单片、四路、带三态输出的差分线路接收器,旨在满足EIA标准RS - 422 - A、RS - 423 - A、RS - 485以及CCITT V.11建议的要求。这些器件针对平衡多点总线传输进行了优化,数据速率可达并超过10 Mbps。接收器以成对方式使能,采用高电平有效的使能输入。每个差分接收器输入具有高阻抗、用于增强抗噪性的迟滞特性,并且在-7 V至12 V的共模输入电压范围内灵敏度为±200 mV。故障安全设计确保当输入开路时,输出始终为高电平。两款器件均采用德州仪器(TI)专有的LinBiCMOS技术设计,具有低功耗、高开关速度和高可靠性的特点。 当与SN75LBC172或SN75LBC174四路线路驱动器配合使用时,这些器件可提供最佳性能。SN65LBC175有16引脚DIP(N)、小外形封装(D)和宽体小外形封装(DW)三种封装形式。SN75LBC175有16引脚DIP(N)和小外形封装(D)两种封装形式。 SN65LBC175的工作温度范围为工业级的-40℃至85℃。SN75LBC175的工作温度范围为商业级的0℃至70℃。

商品特性

  • 符合或超过EIA标准RS - 422 - A、RS - 423 - A、RS - 485以及CCITT V.11建议
  • 设计用于短至20 ns的脉冲持续时间下工作
  • 专为嘈杂环境中的长总线线路上的多点传输而设计
  • 输入灵敏度:±200 mV
  • 低功耗:最大20 mA
  • 开路故障安全设计
  • 共模输入电压范围为-7 V至12 V
  • 引脚与SN75175和LTC489兼容
