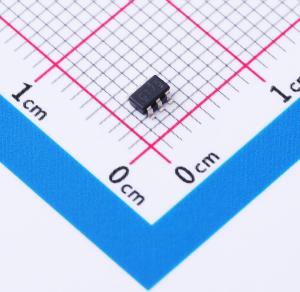

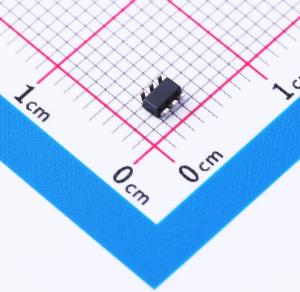

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC2G17DBVT
Fast 3V Logic-Sg Gte
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC2G17 具有施密特触发输入的 2 通道、1.65V 至 5.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC2G17DBVT
- 商品编号
- C354454
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 推挽式 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 5.4ns@3.3V,50pF | |
| 功能特性 | 掉电隔离；电平转换 |
商品概述
SN74LVC2G17是一款双施密特触发缓冲器
商品特性
- 施密特触发输入提供滞回特性
- 可提供NanoFree封装
- 支持5V Vcc工作
- 输入可承受电压最高达5.5V
- 3.3V条件下最大传输延迟tpd为5.4ns
- 低功耗，最大Icc为10μA
- 3.3V条件下输出驱动能力为±24mA
- Vcc=3.3V、TA=25℃条件下，典型输出接地反弹VOLP小于0.8V
- Vcc=3.3V、TA=25℃条件下，典型输出VOH下冲VOHV大于2V
- Ioff支持热插入、部分掉电模式操作和反向驱动保护
- 闩锁性能超过100mA，符合JESD 78 II类标准
- 静电放电防护性能符合JESD 22标准，可承受2000V人体模型静电放电测试、1000V充电器件模型静电放电测试
应用领域
- AV接收器
- 便携式音频坞站
- 蓝光播放器及家庭影院设备
- MP3播放器/录音机
- 个人数字助理（PDAs）
- 电信/服务器AC/DC电源中的单控制器模拟及数字电路
- 客户端及企业级固态硬盘（SSDs）
- LCD/数字及高清电视（HDTVs）
- 企业级平板设备
- 服务器端视频分析
- 无线耳机、键盘和鼠标
