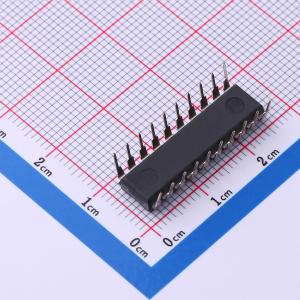

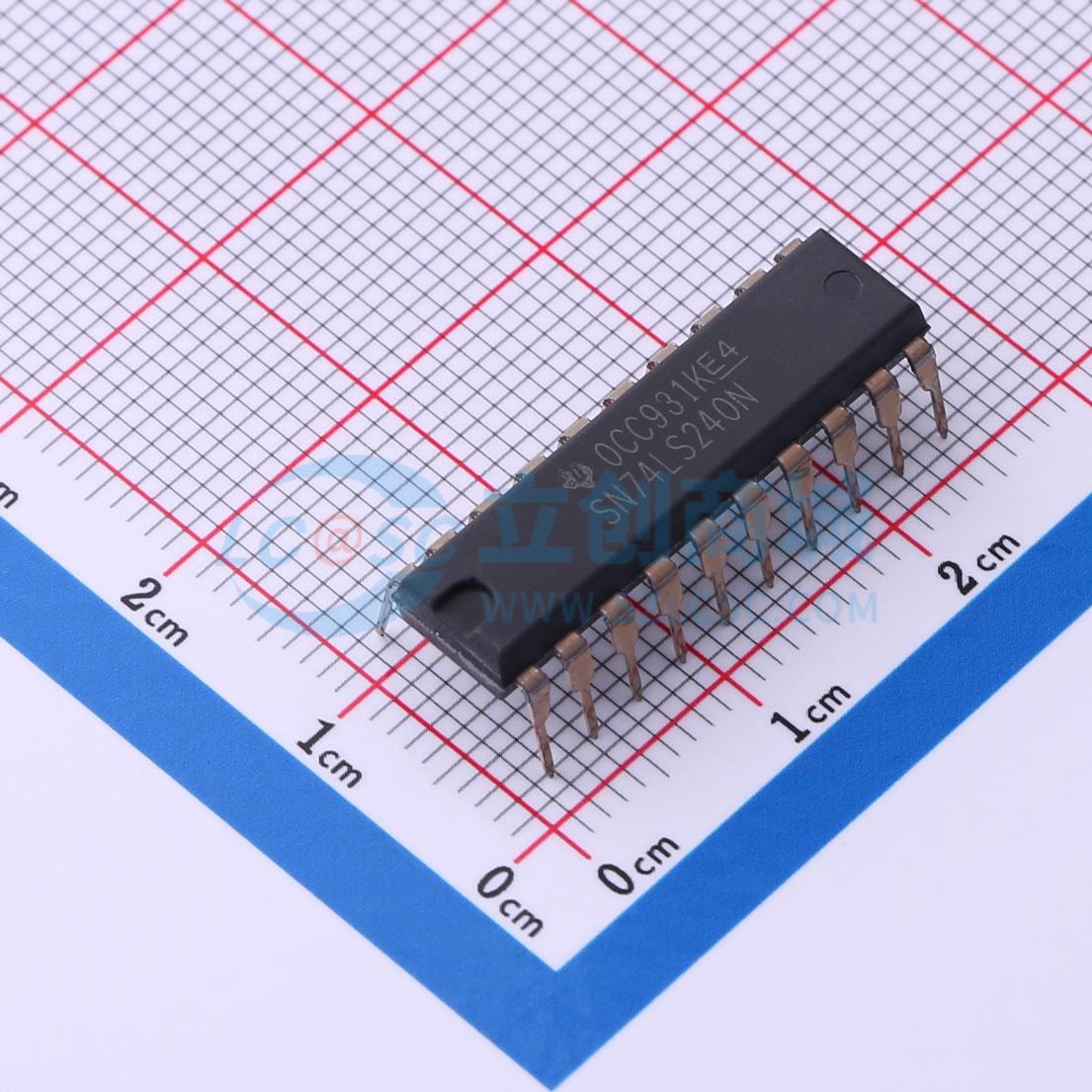

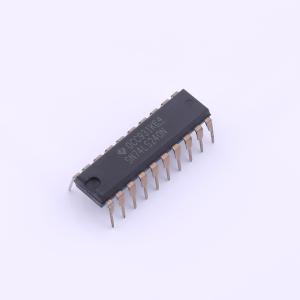

温馨提醒：图片仅供参考，商品以实物为准
SN74LS240N
IC BUFFER INVERT 5.25V
- 描述
- SN74LS240 具有三态输出的 8 通道、4.75V 至 5.25V 双极反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS240N
- 商品编号
- C354427
- 商品封装
- DIP-20
- 包装方式
- 管装
- 商品毛重
- 2.29克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 4.75V~5.25V | |
| 通道数 | 4 | |
| 灌电流(IOL) | 24mA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 700mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.4V | |
| 输出低电平(VOL) | 500mV | |
| 传播延迟(tpd) | 14ns@5V,45pF | |
| 系列 | 74LS | |
| 工作温度 | 0℃~+70℃ | |
| 功能特性 | - |
商品概述
SNx4LS24x、SNx4S24x是带三态输出的八缓冲器和线驱动器，专门设计用于提升三态存储地址驱动器、时钟驱动器以及面向总线的接收器和发送器的性能与密度，可选择反相输出与非反相输出、对称低有效输出控制输入、互补输出控制输入的组合，具有高扇出、改进的扇入以及400mV噪声容限，SN74LS24x和SN74S24x可用于驱动低至133Ω的端接线路。
商品特性
- 输入可耐受低至2V电压，兼容3.3V或2.5V逻辑输入
- 5V条件下最大传输延迟tpd为15ns
- 三态输出可驱动总线线路或缓冲存储地址寄存器
- PNP输入可降低直流负载
- 输入带有迟滞特性，可改善噪声容限
应用领域
- 服务器
- LED显示屏
- 网络交换机
- 电信基础设施
- 电机驱动器
- I/O扩展器
