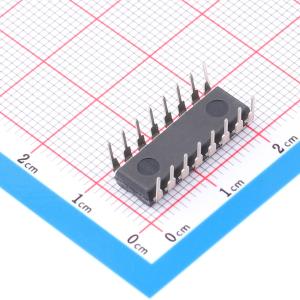

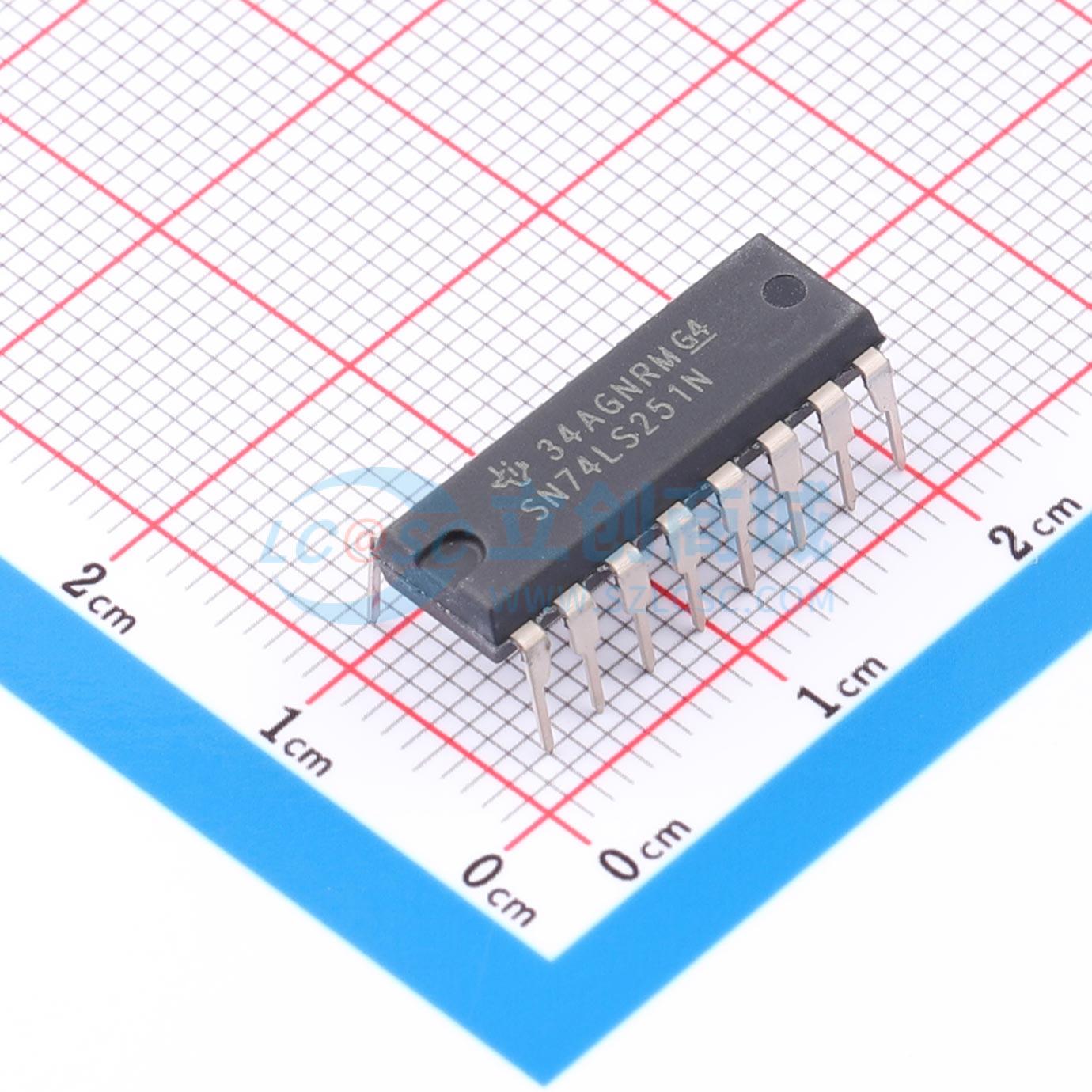

SN74LS251N

三态输出，数据选择器/多路复用器

描述: SN74LS251 具有三态输出的 8 线路到 1 线路数据选择器/多路复用器
品牌名称: TI(德州仪器)
商品型号: SN74LS251N
商品编号: C354428
商品封装: DIP-20
包装方式: 管装
商品毛重: 2.024克(g)

商品参数

商品概述

这是一系列三态输出的单片数据选择器/多路复用器，涵盖SN54251、SN54LS251、SN54S251、SN74251、SN74LS251、SN74S251等型号，片上集成完整二进制解码功能，可从八个数据源中选择一路输出，配备选通控制三态输出。选通需处于低逻辑电平才能启用器件，三态输出允许多个输出端连接到公共总线；选通输入为高电平时，所有输出都处于高阻状态，每个图腾柱输出的上下晶体管都截止，输出不会对总线产生明显驱动或负载；选通为低电平时，输出激活，可作为标准TTL图腾柱输出工作。为降低两个输出同时将公共总线拉至相反逻辑电平的可能性，输出控制电路设计为平均输出禁用时间短于平均输出使能时间，部分型号配备输出钳位二极管，可衰减总线线路上的信号反射，不同型号提供多种封装选择，对应不同的工作温度范围。

商品特性

三态输出可直接与系统总线对接
支持并行到串行的转换
可实现N路输入到1路输出的多路复用
具备互补输出，可同时输出原数据和反相数据
与大多数TTL电路完全兼容
片上集成完整二进制解码，支持八选一数据选择
带有选通控制功能，可控制输出使能与禁用
输出控制电路优化设计，降低总线电平冲突概率
部分型号配备输出钳位二极管，衰减总线信号反射
提供多种封装规格
最大电源电压为7V
不同型号工作温度范围分别为-55℃~125℃和0℃~70℃
存储温度范围为-65℃~150℃

应用领域

系统总线多路复用
并行数据转串行数据处理
多路数据源选择

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	多路复用器
	电源极性	单电源
	工作电压	4.75V~5.25V
	输入数/输出数	8/1
	灌电流(IOL)	8mA

	属性	参数值
	拉电流(IOH)	2.6mA
	工作温度	0℃~+70℃
	传播延迟(tpd)	17ns@5V,15pF
	静态电流(Iq)	10mA
	功能特性	输出使能高阻；三态输出
	系列	74LS
