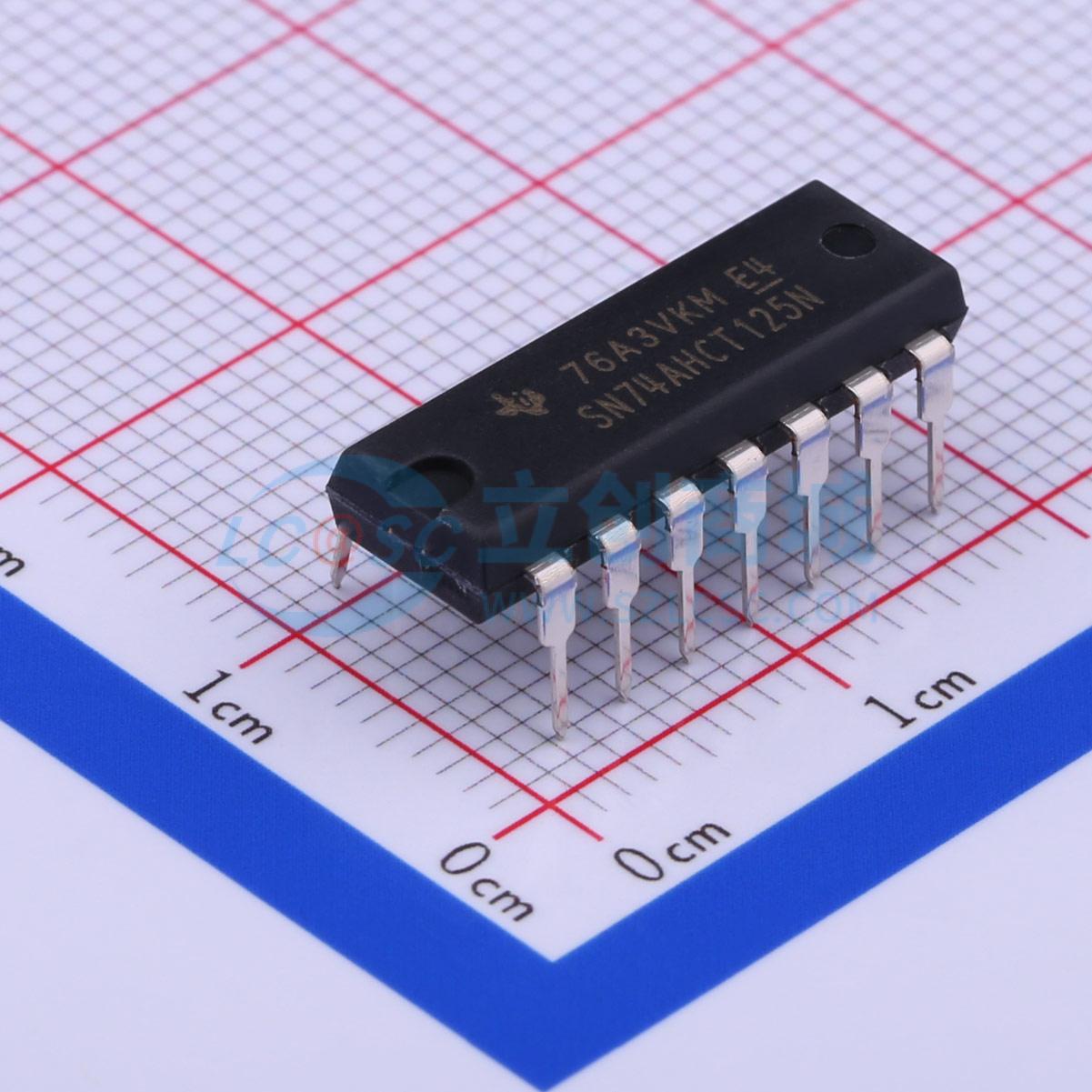

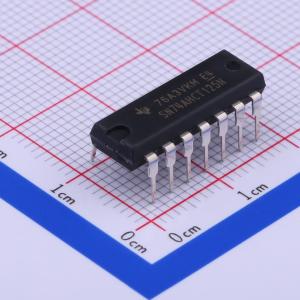

SN74AHCT125N

三态输出，四路总线缓冲门

描述: SN74AHCT125 具有 TTL 兼容型 CMOS 输入和三态输出的 4 通道、4.5V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74AHCT125N
商品编号: C354152
商品封装: DIP-14
包装方式: 管装
商品毛重: 1.676克(g)

商品参数

商品概述

AHCT125器件是四路总线缓冲门，带有独立线路驱动器，具备三态输出。当对应的输出使能输入为高电平时，每个输出都会被禁用；当输出使能为低电平时，对应的门将A输入的数据传输到Y输出。为了在上电或断电期间保持高阻态，输出使能应当通过上拉电阻连接到VCC，电阻的最小值由驱动器的灌流能力决定。该器件拥有多种封装规格可选，部分引脚无内部连接。

商品特性

输入与TTL电压兼容
锁存性能超过250mA，符合JESD 17标准
ESD防护性能符合JESD 22标准，可达到2000V人体模型、200V机器模型、1000V带电器件模型等级
每个通道都带独立输出控制，使用灵活
最大额定值：电源电压范围-0.5V~7V
最大额定值：输入电压范围-0.5V~7V
最大额定值：输出电压范围-0.5V~VCC+0.5V
最大额定值：输入钳位电流VI<0时为-20mA
最大额定值：输出钳位电流为±20mA
最大额定值：连续输出电流为±25mA
最大额定值：流经VCC或GND的连续电流为±50mA
不同封装对应不同的热阻抗：D封装86℃/W，DB封装96℃/W，DGV封装127℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W，RGY封装47℃/W
存储温度范围为-65℃~150℃
使用时所有未使用的输入必须连接至VCC或GND，以保证器件正常运行

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	4
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	8mA
	拉电流(IOH)	8mA
	系列	74AHCT
	工作温度	-40℃~+85℃
	静态电流(Iq)	20uA
	传播延迟(tpd)	-
	功能特性	输出使能
