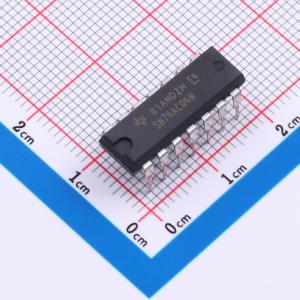

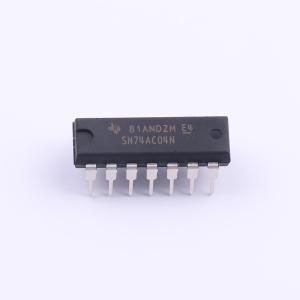

温馨提醒：图片仅供参考，商品以实物为准
SN74AC04N
IC INVERTER 6CH 6-INP
- 描述
- SN74AC04 6 通道、2V 至 6V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AC04N
- 商品编号
- C354143
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 9.986667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 2.1V~3.85V | |
| 输入低电平(VIL) | 900mV~1.65V | |
| 传播延迟(tpd) | 7ns@5V,50pF | |
| 系列 | 74AC | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
AC04器件包含六个独立的反相器。这些器件执行布尔函数Y = Ā。这些器件可用于同步反相时钟输入、去抖开关以及反相数字信号。SNX4AC04器件的工作VCC范围为2V至6V。
商品特性
- VCC工作电压范围为2V至6V
- 输入端可承受电压达6V
- 5V下最大tp为7ns
应用领域
- 同步反相时钟输入
- 消抖一个开关
- 反转一个数字信号
