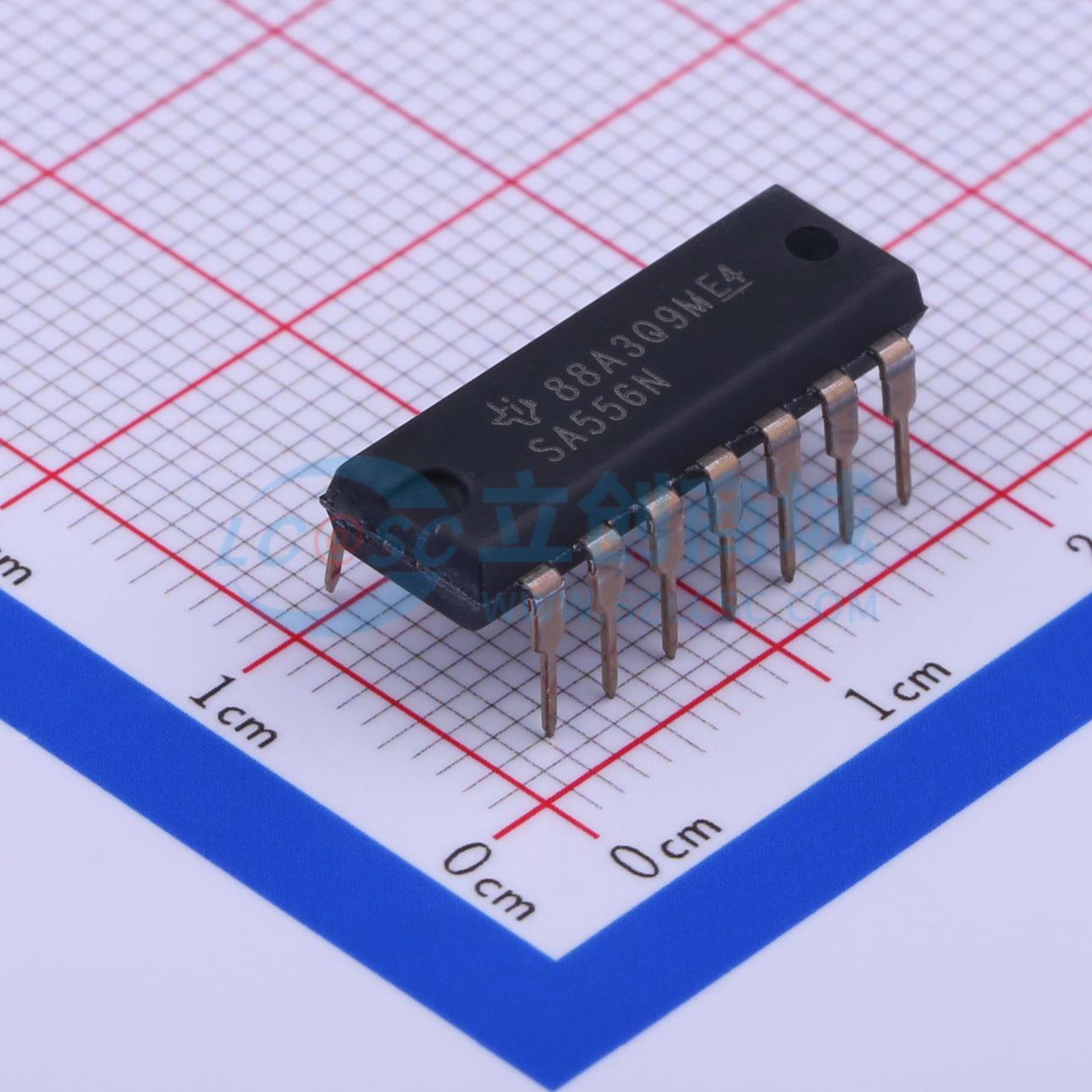

SA556N

这些设备在每个封装中提供了两个独立的定时电路，类型为NA555、NE555、SA555或SE555。这些电路可以通过外部电阻-电容（RC）定时控制以无稳态或单稳态模式工作。通过调制控制电压输入端的偏置，可以主动控制由RC时间常数提供的基本定时。

阈值（THRES）和触发（TRIG）电平通常分别是VCC的三分之二和三分之一。这些电平可以通过使用控制电压（CONT）端子进行改变。当触发输入低于触发电平时，触发器被置位并且输出变高。如果触发输入高于触发电平且阈值输入高于阈值电平，则触发器被复位，输出变低。复位（RESET）输入可以覆盖所有其他输入，并可用于启动新的定时周期。当RESET变低时，触发器被复位并且输出变低。当输出为低时，在放电（DISCH）端子和地（GND）之间提供一个低阻抗路径。

• 每个封装内有两个精密定时电路
• 可工作于无稳态或单稳态模式
• TTL兼容输出，可吸收或提供高达150 mA的电流
• 主动上拉或下拉
• 设计为可与Signetics NE556、SA556和SE556互换

• 高精度计时器 从微秒到小时
• 脉冲整形电路
• 缺失脉冲检测器
• 短音生成器
• 脉冲宽度调制器
• 脉冲位置调制器
• 顺序计时器
• 脉冲发生器
• 分频器
• 应用计时器
• 工业控制
• 双音多频编码器
