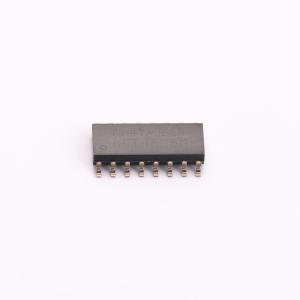

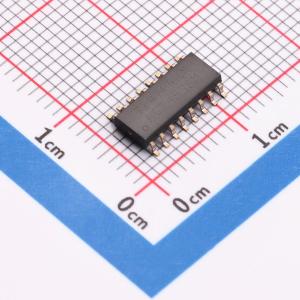

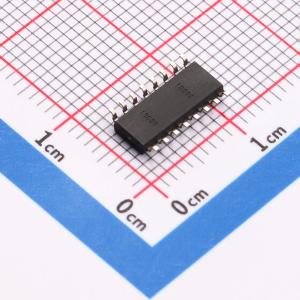

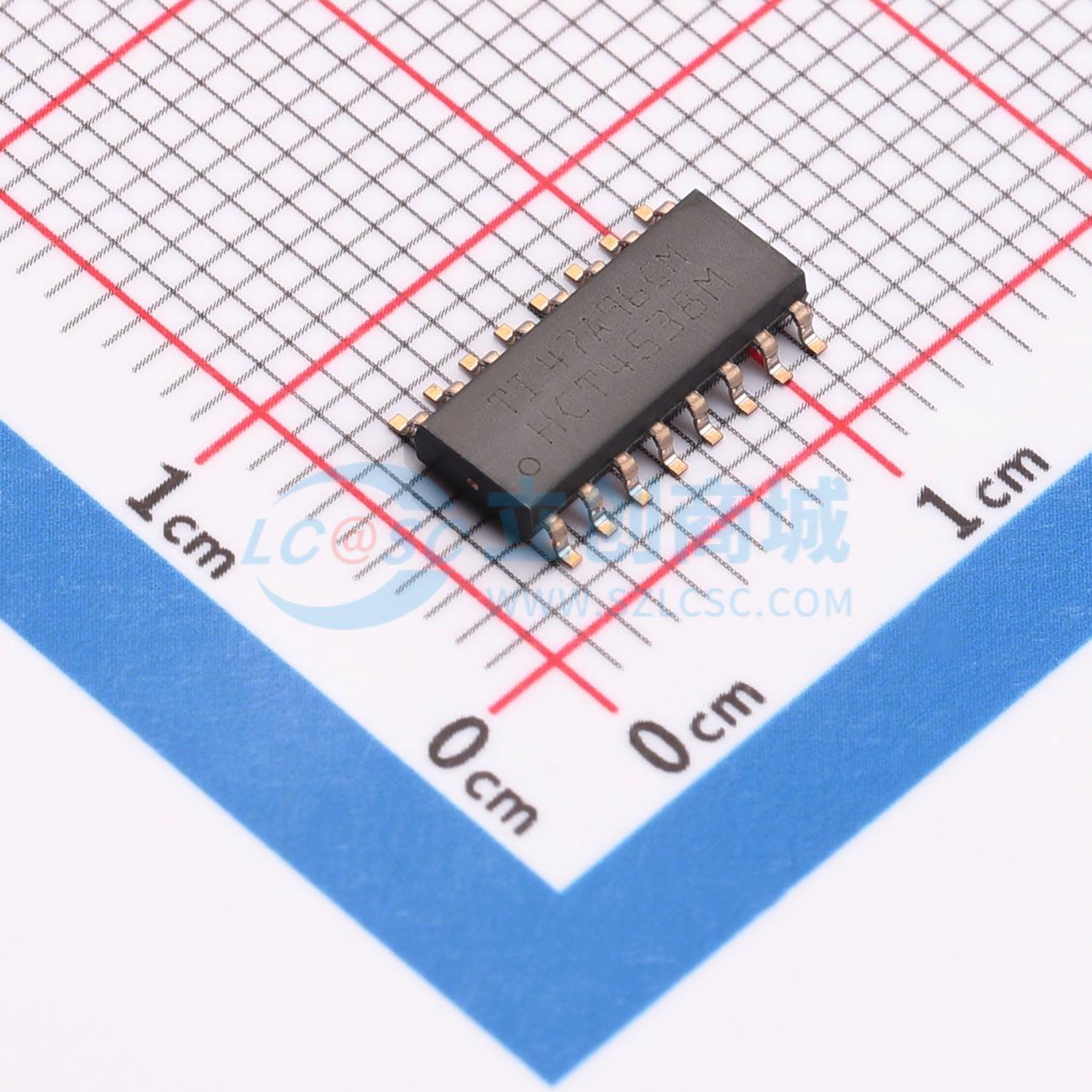

温馨提醒：图片仅供参考，商品以实物为准

CD74HCT4538M96

IC MULTIVIBRATOR DUAL MON

描述: CD74HCT4538 高速 CMOS 逻辑双路可重触发精密单稳多频振荡器
品牌名称: TI(德州仪器)
商品型号: CD74HCT4538M96
商品编号: C354063
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.2076克(g)

商品参数

商品概述

HC4538和HCT4538是双路可重触发/可复位精密单稳态多谐振荡器，用于固定电压定时应用。电路的定时和精度由外接电阻RX和外接电容CX控制，调整RX和CX可从Q和非Q输出端获得范围很宽的输出脉冲宽度，触发输入到输出跳变的传播延迟以及复位输入到输出跳变的传播延迟与RX、CX无关。产品提供上升沿触发（A）和下降沿触发（非B）输入，可从输入脉冲的任意沿触发；未使用的A输入应接地，未使用的非B输入应接VCC，上电时芯片复位，未使用的复位端和模块必须端接。正常工作时，电路每接收到一个新的触发脉冲都会进行重触发；工作在不可重触发模式时，使用上升沿触发（A）将非Q接非B，使用下降沿触发（非B）将Q接A。周期τ可通过公式τ = 0.7 × RX × CX计算，RX最小值为5kΩ，CX最小值为0pF。

商品特性

具备可重触发/可复位能力
触发和复位传播延迟与RX、CX无关
支持上升沿或下降沿触发
提供Q和非Q缓冲输出
配有独立复位端
输出脉冲宽度范围宽
A输入和B输入带有施密特触发器
重触发时间与CX无关
标准输出可驱动10个LSTTL负载，总线驱动器输出可驱动15个LSTTL负载
工作温度范围宽，为-55℃至125℃
传播延迟和跳变时间平衡
相比LSTTL逻辑IC功耗显著降低
HC类型工作电压范围为2V至6V，抗干扰能力强，VCC为5V时，NIL、NIH均为VCC的30%
HCT类型工作电压范围为4.5V至5.5V
HCT类型可直接与LSTTL输入逻辑兼容，VIL最大值为0.8V，VIH最小值为2V
HCT类型兼容CMOS输入，VOL、VOH状态下输入电流≤1μA
直流电源电压额定范围为-0.5V至7V
VCC或地直流电流最大为±50mA
外接定时电阻RX最小值为5kΩ，外接定时电容CX最小值为0pF
RX大于1MΩ时容易受到外部感应噪声信号干扰
可用型号包括CD54HC4538、CD54HCT4538、CD74HC4538、CD74HCT4538，可用封装包括CERDIP、PDIP、SOIC、SOP、TSSOP

应用领域

固定电压定时应用领域

	属性	参数值
	商品目录	单稳态多谐振荡器
	逻辑类型	单稳态
	工作电压	4.5V~5.5V
	通道数	2
	输入类型	施密特触发器
	传播延迟(tpd)	23ns

	属性	参数值
	灌电流(IOL)	4mA
	拉电流(IOH)	4mA
	系列	74HCT
	工作温度	-55℃~+125℃
	功能特性	脉冲宽度可调；可重触发功能；复位输入；双边沿触发
