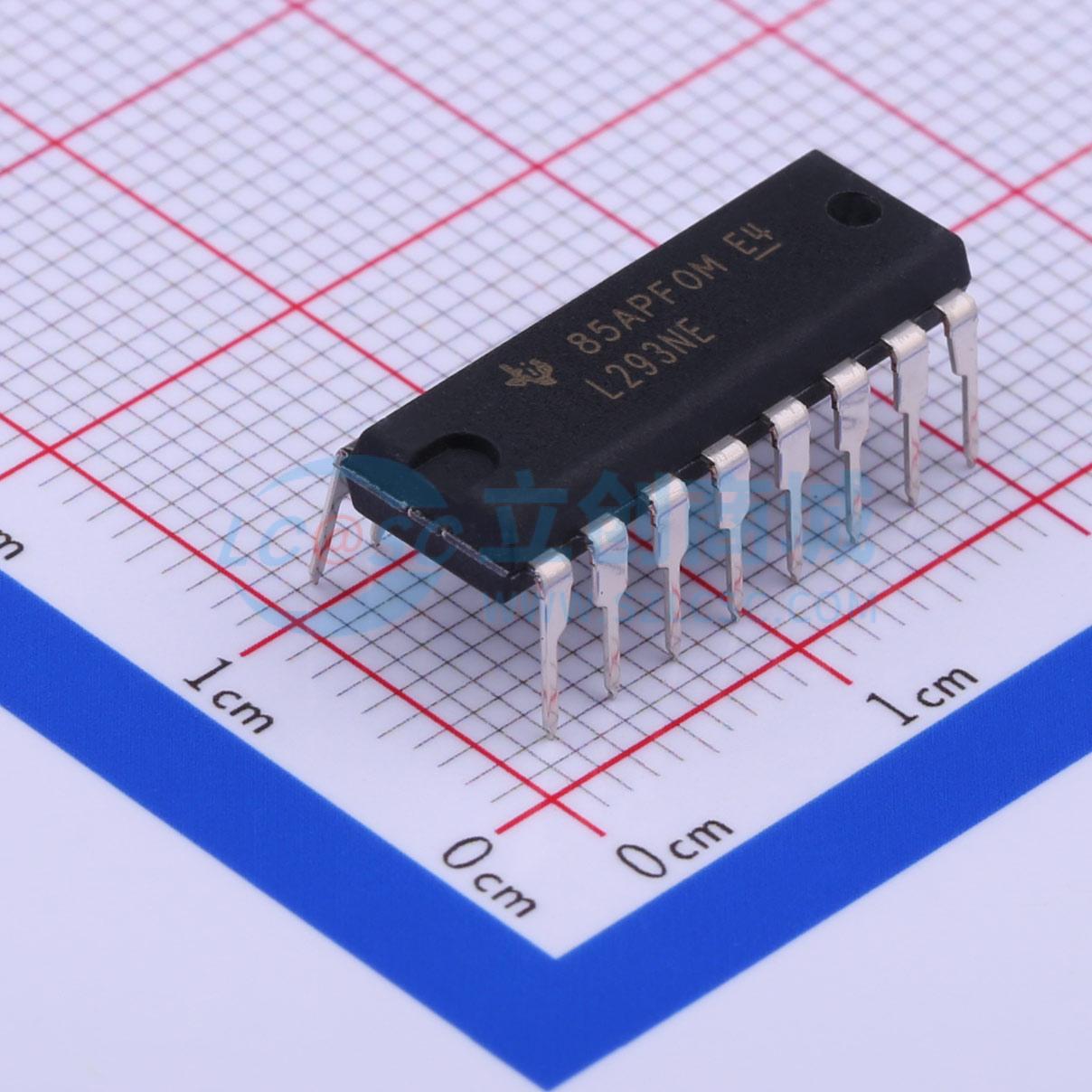

温馨提醒：图片仅供参考，商品以实物为准
L293NE
1A 有刷直流电机驱动芯片 36V
- 描述
- L293 四路半 H 桥驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- L293NE
- 商品编号
- C354065
- 商品封装
- PDIP-16
- 包装方式
- 管装
- 商品毛重
- 1.732克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集成开关 | - | |
| 工作温度 | 0℃~+70℃ |
商品概述
L293和L293D器件是四路高电流半H桥驱动器。L293旨在提供高达1 A的双向驱动电流，工作电压范围为4.5 V至36 V。L293D旨在提供高达600 mA的双向驱动电流，工作电压范围同样为4.5 V至36 V。这两款器件均用于驱动感性负载，如继电器、螺线管、直流和双极步进电机，以及正电源应用中的其他高电流/高电压负载。 每个输出均为完整的图腾柱驱动电路，包含达林顿晶体管灌电流端和准达林顿晶体管拉电流端。驱动器成对启用，驱动器1和2由1,2EN启用，驱动器3和4由3,4EN启用。 L293和L293D的工作温度范围为0°C至70°C。
商品特性
- 宽电源电压范围：4.5 V至36 V
- 独立的输入逻辑电源
- 内部静电放电保护
- 高抗噪输入
- 每通道输出电流1 A（L293D为600 mA）
- 每通道峰值输出电流2 A（L293D为1.2 A）
- 用于感性瞬态抑制的输出钳位二极管（L293D）
应用领域
- 步进电机驱动器
- 直流电机驱动器
- 锁存继电器驱动器
