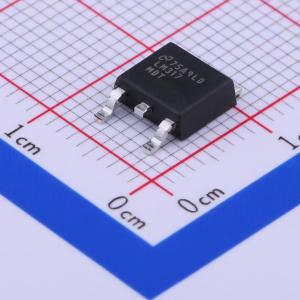

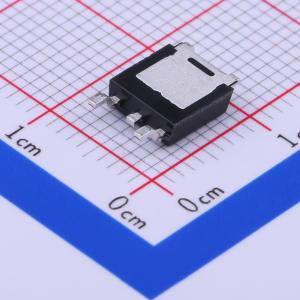

LM317MDT/NOPB

LM117和LM317-N系列可调三引脚正电压稳压器能够在1.25 V至37 V的输出范围和较宽的温度范围内提供超过1.5 A的电流。它们使用极为简便，仅需两个外部电阻即可设置输出电压。此外，其线路和负载调节性能均优于标准固定稳压器。 LM117和LM317-N具备全面的过载保护功能，如限流、热过载保护和安全区保护。即使调节端断开连接，所有过载保护电路仍能正常工作。 通常情况下，除非器件与输入滤波电容的距离超过6英寸，否则无需使用电容，此时需要一个输入旁路电容。可添加一个可选的输出电容以改善瞬态响应。调节端可进行旁路处理，以实现标准三端稳压器难以达到的高纹波抑制比。 由于稳压器为悬浮式，仅检测输入 - 输出差分电压，因此只要不超过最大输入 - 输出差分电压，就可以对数百伏的电源进行稳压。也就是说，要避免输出短路。 通过在调节引脚和输出之间连接一个固定电阻，LM117和LM317-N还可用作精密电流稳压器。通过将调节端接地，可实现具有电子关断功能的电源，此时输出被设定为1.25 V，大多数负载在此电压下消耗的电流很小。

• 典型负载调节率：0.1%
• 典型线路调节率：0.01%/V
• 输出电流：1.5 A
• 可调输出低至1.25 V
• 限流值随温度恒定
• 纹波抑制比：80 dB
• 输出短路保护
• 工作温度范围：-55°C至150°C（LM117）

• 汽车LED照明
• 电池充电器
• 开关电源后置稳压
• 恒流稳压器
• 微处理器电源
