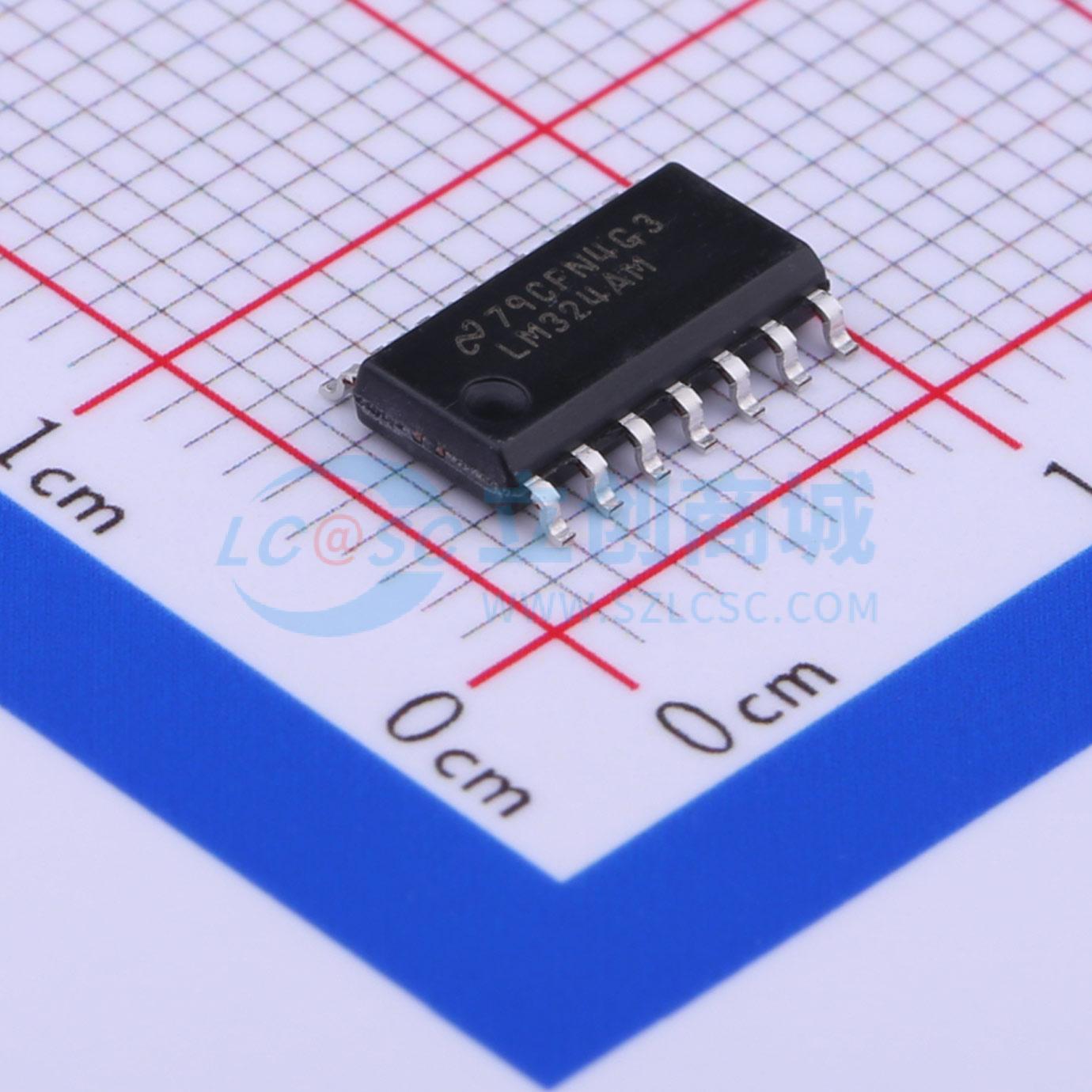

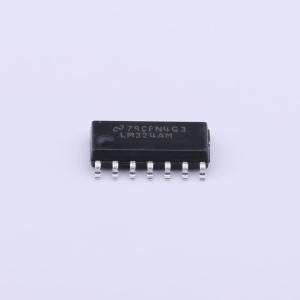

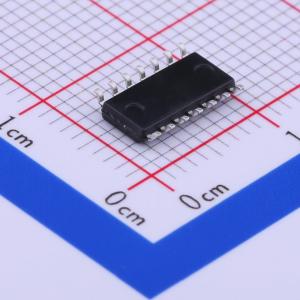

温馨提醒：图片仅供参考，商品以实物为准
LM324AM/NOPB
Operational Amplifiers
SMT扩展库PCB免费打样
- 描述
- LM324-N 四通道 32V 1MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM324AM/NOPB
- 商品编号
- C354086
- 商品封装
- SOIC-14
- 包装方式
- 管装
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 32V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 输入偏置电流(Ib) | 150nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 共模抑制比(CMRR) | 85dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | - | |
| 输出电流 | - | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 3V~32V | |
| 双电源(Vee~Vcc) | 1.5V~16V；-16V~-1.5V |
商品概述
LM124-N 系列由四个独立的高增益、内部频率补偿运算放大器组成，设计用于在宽电压范围内的单电源下工作。也可以使用双电源供电，且低电源电流消耗与电源电压的大小无关。 应用领域包括传感器放大器、直流增益模块以及所有传统的运算放大器电路，这些电路现在可以更轻松地在单电源系统中实现。例如，LM124-N 系列可以直接使用数字系统中常用的标准 5V 电源电压，并且无需额外的 ±15V 电源即可轻松提供所需的接口电子设备。
商品特性
- 内部频率补偿，实现单位增益
- 大直流电压增益 100dB
- 宽带宽（单位增益）1MHz（温度补偿）
- 宽电源电压范围：单电源 3V 至 32V 或双电源 ±1.5V 至 ±16V
- 极低的电源电流消耗（700μA） — 基本与电源电压无关
- 低输入偏置电流 45nA（温度补偿）
- 低输入失调电压 2mV 和失调电流：5nA
- 输入共模电压范围包含地电位
- 差分输入电压范围等于电源电压
- 大输出电压摆幅 0V 至 V⁺ - 1.5V
- 优点：无需双电源
- 单封装内包含四个内部补偿运算放大器
- 允许在接地端附近直接进行传感，输出电压也可达到地电位
- 与所有类型的逻辑电路兼容
- 功耗适合电池供电
- 在线性模式下，输入共模电压范围包含地电位，即使仅使用单电源供电，输出电压也能摆幅至地电位
- 单位增益交叉频率经过温度补偿
- 输入偏置电流也经过温度补偿
应用领域
- 传感器放大器
- 直流增益模块
- 传统运算放大器电路
