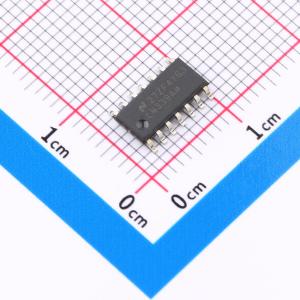

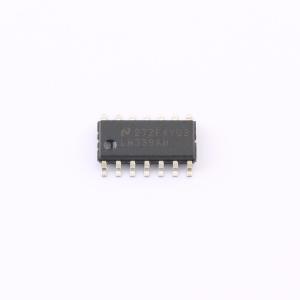

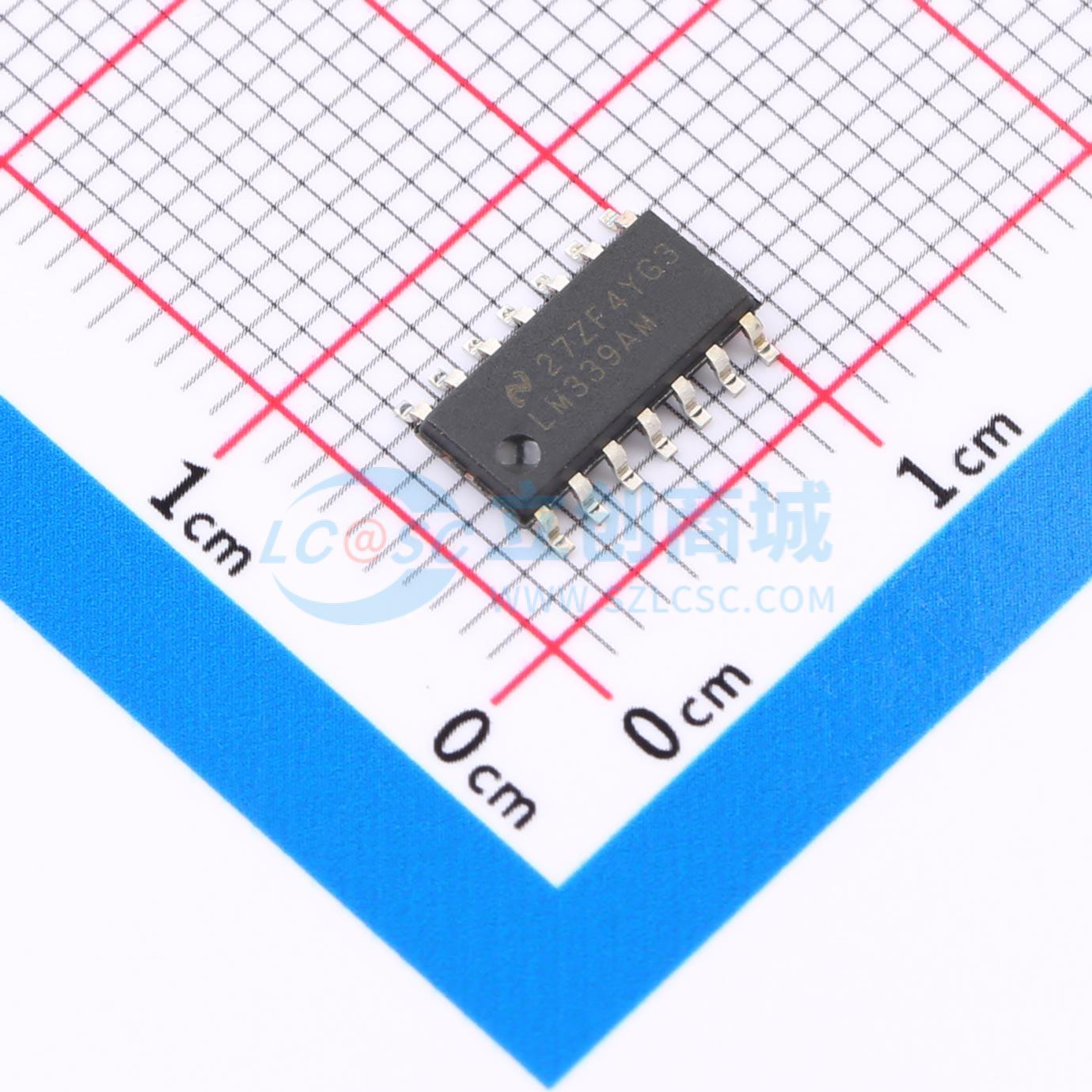

LM339AM/NOPB

Op Amps-Comparators

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM339-N 低功耗低偏移电压四路比较器
品牌名称: TI(德州仪器)
商品型号: LM339AM/NOPB
商品编号: C354088
商品封装: SOIC-14
包装方式: 管装
商品毛重: 0.45克(g)

商品参数

商品概述

LMx39-N系列包含四个独立的精密电压比较器，所有四个比较器的失调电压规格最大低至2 mV。这些比较器经过专门设计，可在宽电压范围内由单电源供电，也支持双电源供电，且低电源电流消耗与电源电压的大小无关。这些比较器还有一个独特特性:即使在单电源供电的情况下，输入共模电压范围也包含地。LMx39-N系列设计为可直接与TTL和CMOS接口。当使用正负双电源工作时，器件可直接与MOS逻辑接口，LM339的低功耗特性相比标准比较器具有明显优势。

商品特性

宽电源电压范围
LM139/139A系列:2 V DC 至 36 V DC 或 ±1 V DC 至 ±18 V DC
LM2901-N:2 V DC 至 36 V DC 或 ±1 V DC 至 ±18 V DC
LM3302-N:2 V DC 至 28 V DC 或 ±1 V DC 至 ±14 V DC
极低电源电流消耗(0.8 mA)，且与电源电压无关
低输入偏置电流: 25 nA
低输入失调电流: ±5 nA
失调电压: ±3 mV
输入共模电压范围包含地
差分输入电压范围等于电源电压
低输出饱和电压: 250 mV 于 4 mA
输出电压兼容TTL、DTL、ECL、MOS和CMOS逻辑系统
高精度比较器
降低了Vos随温度的漂移
无需双电源供电
允许在地电位附近进行检测
兼容所有形式的逻辑
功耗适合电池供电工作

应用领域

限幅比较器
简单模数转换器(ADC)
脉冲、方波和延时发生器
宽范围压控振荡器(VCO)；MOS时钟定时器
多谐振荡器和高压数字逻辑门

	属性	参数值
	商品目录	比较器
	比较器数	四路
	输入失调电压(Vos)	2mV
	输入偏置电流(Ib)	250nA
	传播延迟(tpd)	300ns
	滞后电压(Vhys)	-
	共模抑制比(CMRR)	-

	属性	参数值
	输出类型	-
	输出模式	TTL；MOS；DTL；CMOS；ECL
	静态电流(Iq)	2.5mA
	工作温度	0℃~+70℃
	单电源	2V~36V
	功能特性	-
