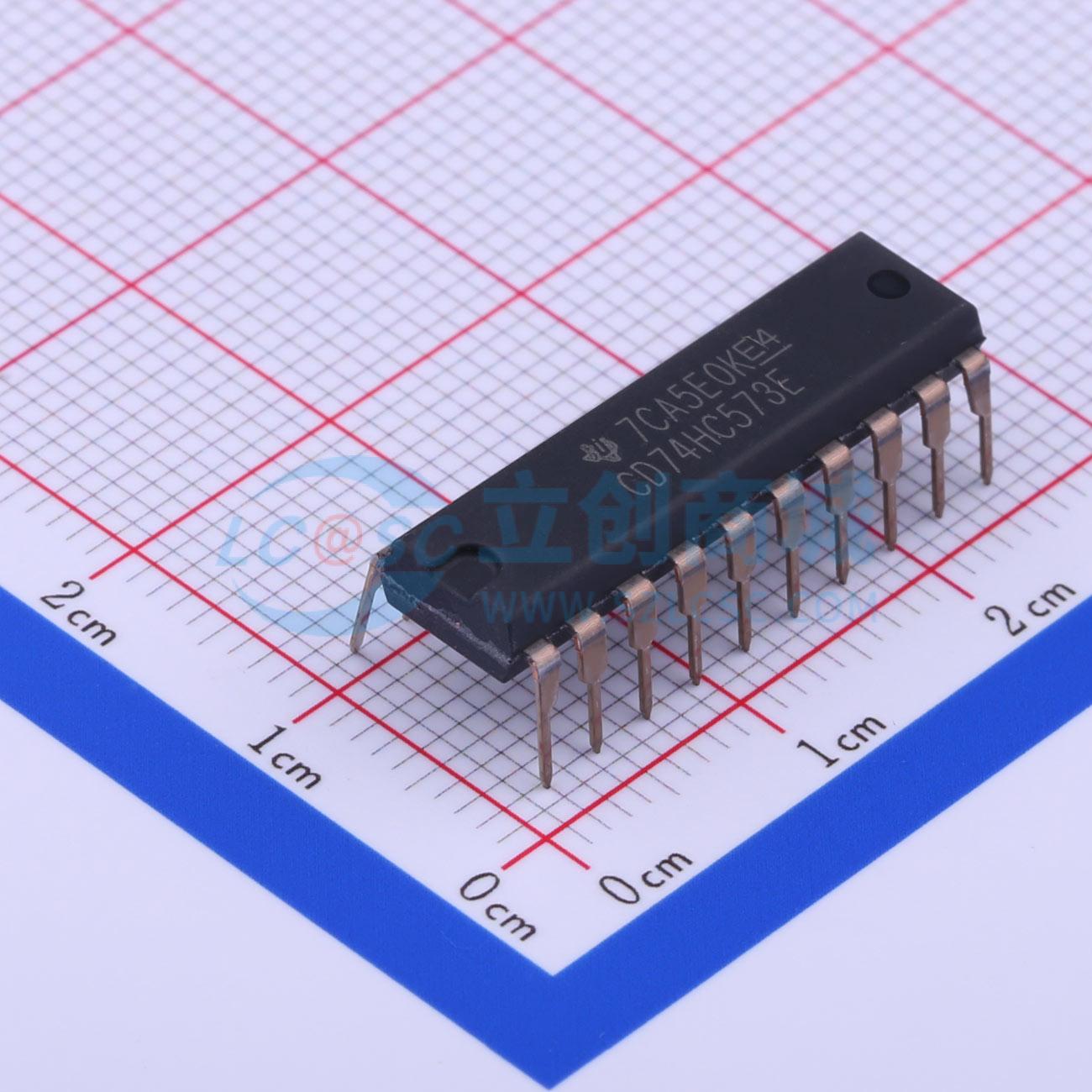

CD74HC573E实物图
  • CD74HC573E商品缩略图
  • CD74HC573E商品缩略图
  • CD74HC573E商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

CD74HC573E

三态输出D型锁存器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
CD74HC573 具有三态输出的高速 CMOS 逻辑八路透明锁存器
品牌名称
TI(德州仪器)
商品型号
CD74HC573E
商品编号
C354058
商品封装
PDIP-20​
包装方式
管装
商品毛重
2.24克(g)

商品参数

属性参数值
商品目录锁存器
逻辑类型D型锁存器
输出类型三态
工作电压2V~6V
通道数8
拉电流(IOH)7.8mA
灌电流(IOL)7.8mA
属性参数值
传播延迟(tpd)30ns
系列74HC
工作温度-55℃~+125℃
建立时间9ns
保持时间7ns
静态电流(Iq)8uA

商品概述

HC573器件是八位透明D型锁存器,设计用于2V至6V电源电压工作。当锁存使能LE输入为高电平时,Q输出跟随数据D输入;当LE为低电平时,Q输出锁存D输入的逻辑电平。缓冲输出使能OE输入可将八个输出置于普通逻辑状态即高电平或低电平,或高阻态;高阻态下,输出不会对总线线路产生明显负载或驱动,高阻态和增强驱动能力使得无需接口或上拉组件即可驱动总线线路。OE不影响锁存器的内部操作,输出处于高阻态时,仍可保留旧数据或输入新数据。为确保上电或掉电过程中保持高阻态,输出使能应通过上拉电阻连接到电源,电阻的最小值由驱动器的灌电流能力决定。超出额定值的应力可能会对器件造成永久性损坏,仅为应力额定值,不保证在超出推荐工作条件的状态下可正常工作,长期暴露在最大额定条件下可能影响器件可靠性;所有未使用的器件输入必须连接至电源或地,以保证器件正常工作。

商品特性

  • 电源电压工作范围为2V~6V
  • 宽工作温度范围为-55℃~125℃
  • 具备三态输出,可直接驱动总线线路
  • 传播延迟和转换时间平衡
  • 总线驱动器输出最高可驱动15个LS-TTL负载
  • 相比LS-TTL逻辑集成电路可大幅降低功耗
  • 最大电源电压范围为-0.5V~7V
  • 输入钳位电流范围为±20mA
  • 输出钳位电流范围为±20mA
  • 单输出连续输出漏电流范围为±35mA
  • 单输出连续输出源/灌电流范围为±25mA
  • 电源或地的连续电流范围为±50mA
  • E封装热阻为69℃/W,M封装热阻为58℃/W
  • 存储温度范围为-65℃~150℃

应用领域

  • 数字系统总线逻辑锁存驱动
