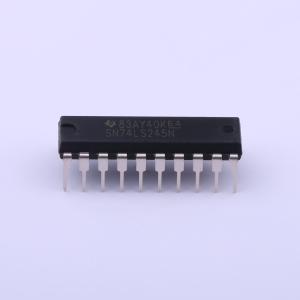

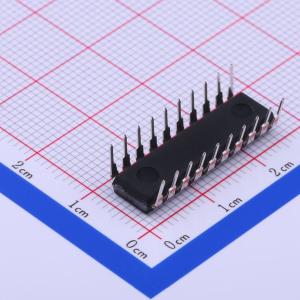

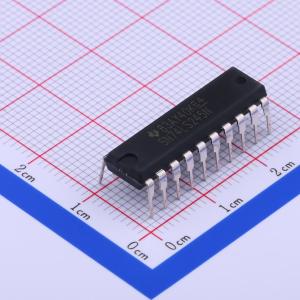

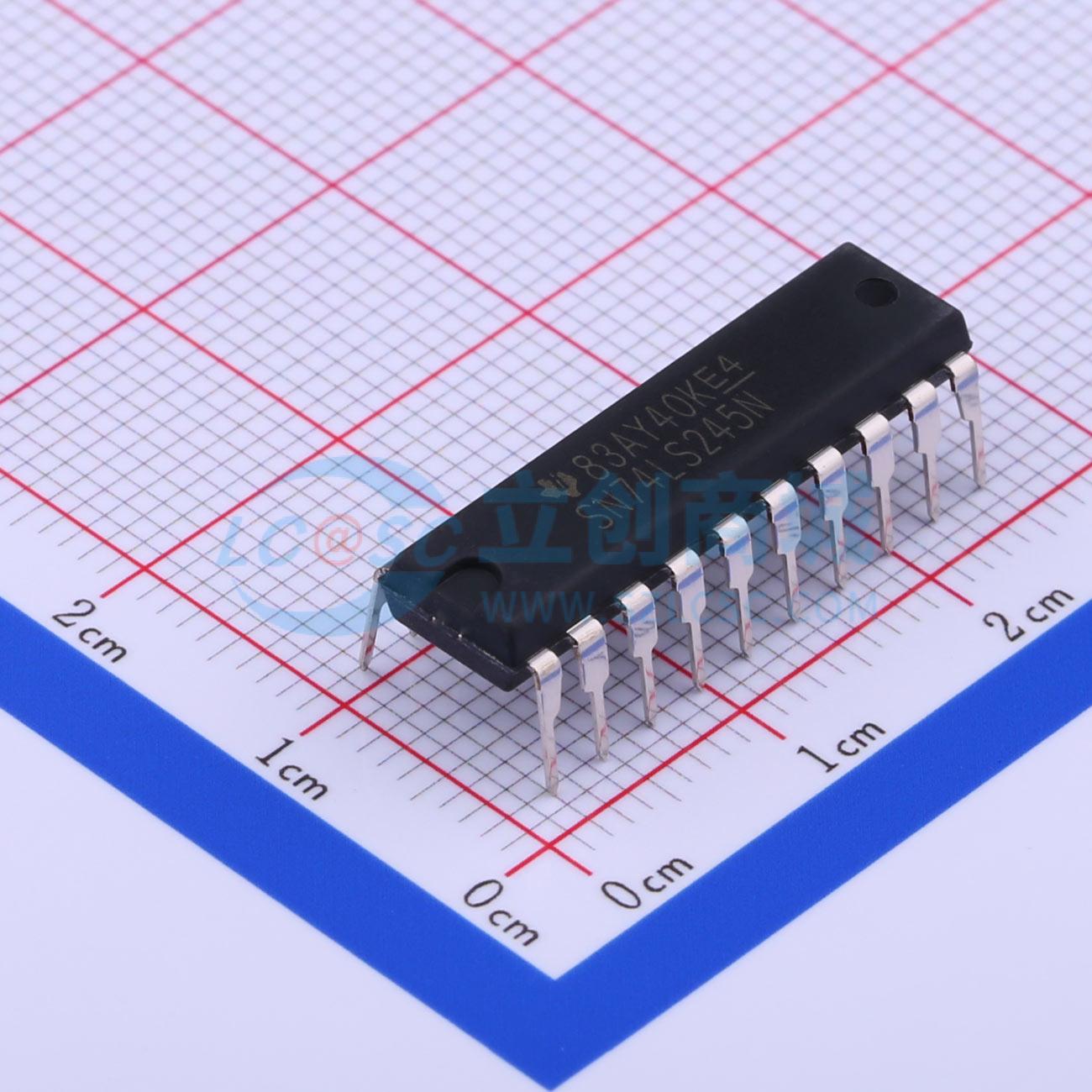

SN74LS245N
三态输出，八路总线收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LS245 八通道总线收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS245N
- 商品编号
- C352966
- 商品封装
- DIP-20
- 包装方式
- 管装
- 商品毛重
- 2.225克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 4.75V~5.25V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 双向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 15mA | |
| 系列 | 74LS | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流(Iq) | 95mA | |
| 传播延迟(tpd) | 12ns@5V,45pF | |
| 功能特性 | 输出使能 |
商品概述
SNx4LS245是一款带三态输出的八总线收发器，专为数据总线之间的异步双向通信设计，其控制功能实现可最小化外部时序要求。该器件可根据方向控制DIR输入的逻辑电平，选择从A总线向B总线或者从B总线向A总线传输数据，可通过输出使能OE输入禁用器件，实现总线的有效隔离。
商品特性
- 具备三态输出，可直接驱动总线线路
- PNP输入可降低总线线路的直流负载
- 总线输入带迟滞，可提升噪声容限
- 端口到端口典型传播延迟为8 ns
应用领域
- 楼宇自动化
- 电子销售点领域
- 工厂自动化与控制
- 测试与测量
