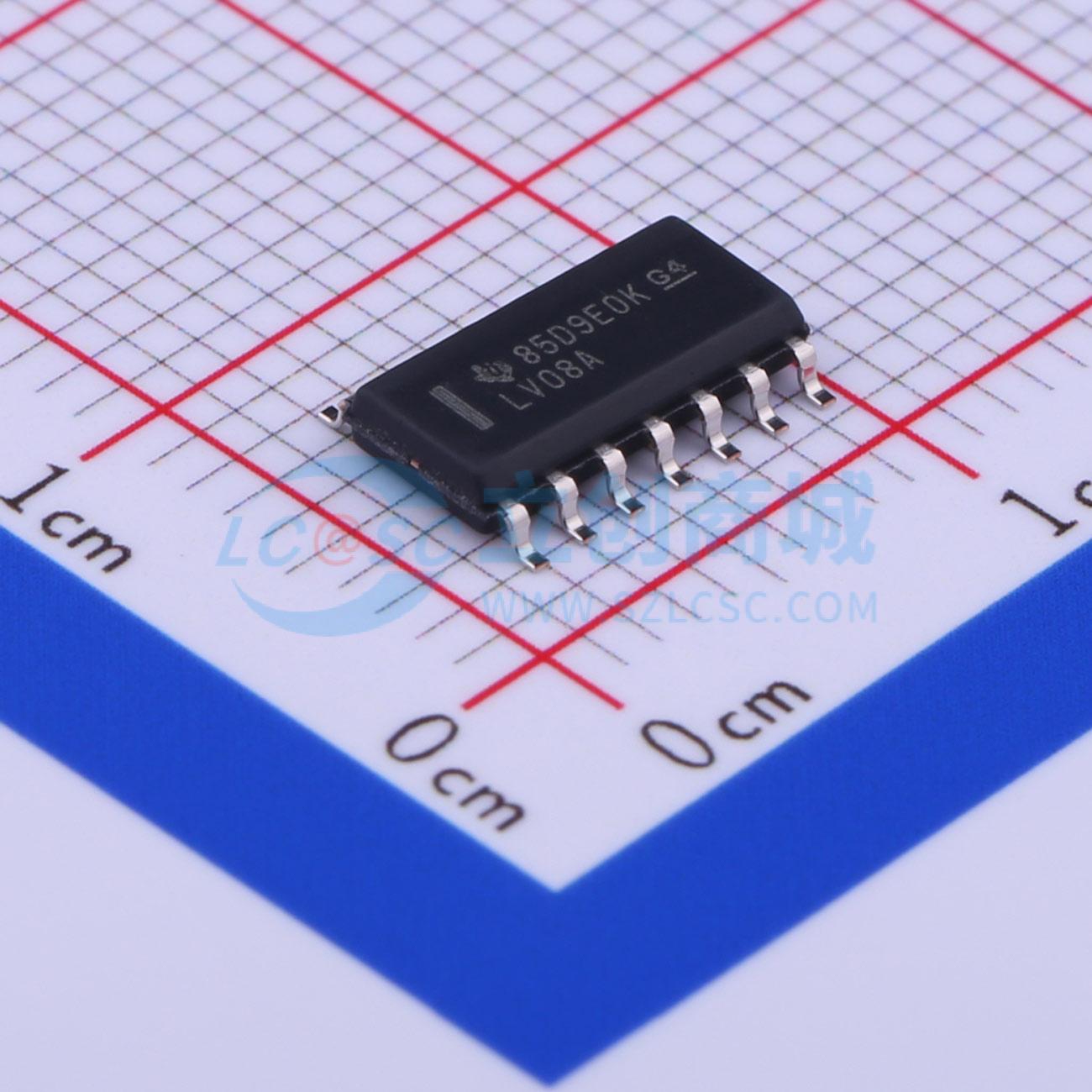

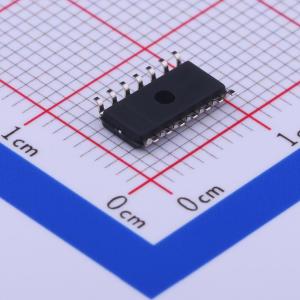

温馨提醒：图片仅供参考，商品以实物为准
SN74LV08ADR
四组 2 输入正与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LV08A 4 通道、双输入、2V 至 5.5V 高速 (7ns) 与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV08ADR
- 商品编号
- C352967
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 20uA | |
| 灌电流(IOL) | 12mA | |
| 拉电流(IOH) | 12mA | |
| 输入高电平(VIH) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV | |
| 输出高电平(VOH) | 2.48V；2V；3.8V | |
| 输出低电平(VOL) | 550mV；440mV；100mV；400mV | |
| 系列 | 74LV系列 | |
| 传播延迟(tpd) | 7.9ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式；过压容忍输入；带电插入保护；后驱动保护 |
商品概述
SN74LV08A是四路2输入正与门，适用于2V至5.5V的Vcc工作环境，正逻辑下实现Y = A×B或Y = 非A + 非B的布尔函数。
商品特性
- 支持2V至5.5V Vcc工作电压
- 5V条件下最大传输延迟tpd为7ns
- Vcc=3.3V、环境温度TA=25℃时，典型输出接地反弹V_OLP小于0.8V
- Vcc=3.3V、环境温度TA=25℃时，典型输出VOH下冲V_OHV大于2.3V
- 所有端口支持混合模式电压工作
- Ioff支持热插入、部分掉电模式以及反向驱动保护
- 闩锁性能超过250mA，符合JESD 17标准
- ESD防护性能符合JESD 22标准，其中人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
应用领域
- 服务器
- 电信基础设施
- 个人电脑
- 笔记本电脑
- 电视机顶盒
