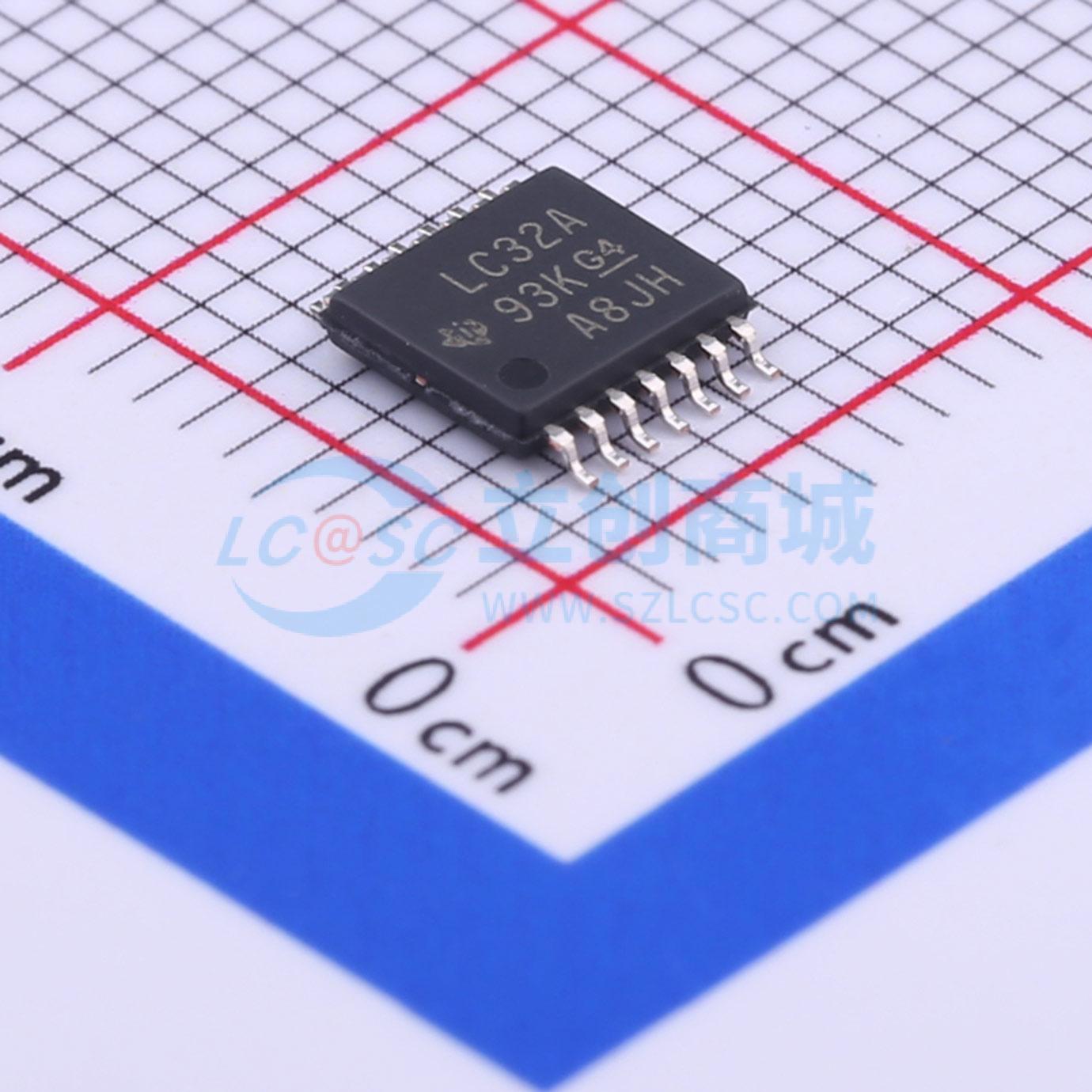

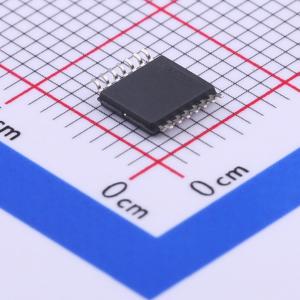

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC32APWR
四路二输入正或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC32A 4 通道、双输入、1.65V 至 3.6V、24mA 驱动强度或门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC32APWR
- 商品编号
- C352974
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 4 | |
| 工作电压 | 1.65V~3.6V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 1.7V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV；800mV | |
| 输出高电平(VOH) | 2.3V | |
| 输出低电平(VOL) | 550mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 3.6ns@3.3V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 过压容忍输入 |
商品概述
SNx4LVC32A是四路二输入正或门器件，其中SN54LVC32A设计用于2.7V至3.6V电源电压下工作，SN74LVC32A设计用于1.65V至3.6V电源电压下工作。该器件以正逻辑实现布尔函数Y = A + B或Y = A与B的与非，输入可由3.3V或5V器件驱动，可在混合3.3V/5V系统环境中用作电平转换器。
商品特性
- 工作电压范围为1.65V至3.6V
- 提供三个额定工作温度区间：-40℃~+85℃、-40℃~+125℃、-55℃~+125℃
- 输入可承受最高5.5V电压
- 3.3V供电条件下，最大传输延迟tpd为3.8ns
- VCC=3.3V、TA=25℃条件下，典型输出接地反弹VOLP小于0.8V
- VCC=3.3V、TA=25℃条件下，典型输出VOH下冲VOHV大于2V
- 锁存性能超过250mA，符合JESD 17标准
- 静电放电保护性能符合JESD 22标准，防护等级为人体模型2000V、机器模型200V、带电器件模型1000V
应用领域
- AV接收器
- 便携式音频坞站
- 蓝光播放器和家庭影院设备
- MP3播放器或录音机
- 个人数字助理
- 电信/服务器交直流单电源控制器的模拟和数字电路
- 客户端及企业级固态硬盘
- 液晶、数字、高清电视
- 企业级平板电脑
- 服务器视频分析
- 无线耳机、无线键盘、无线鼠标
