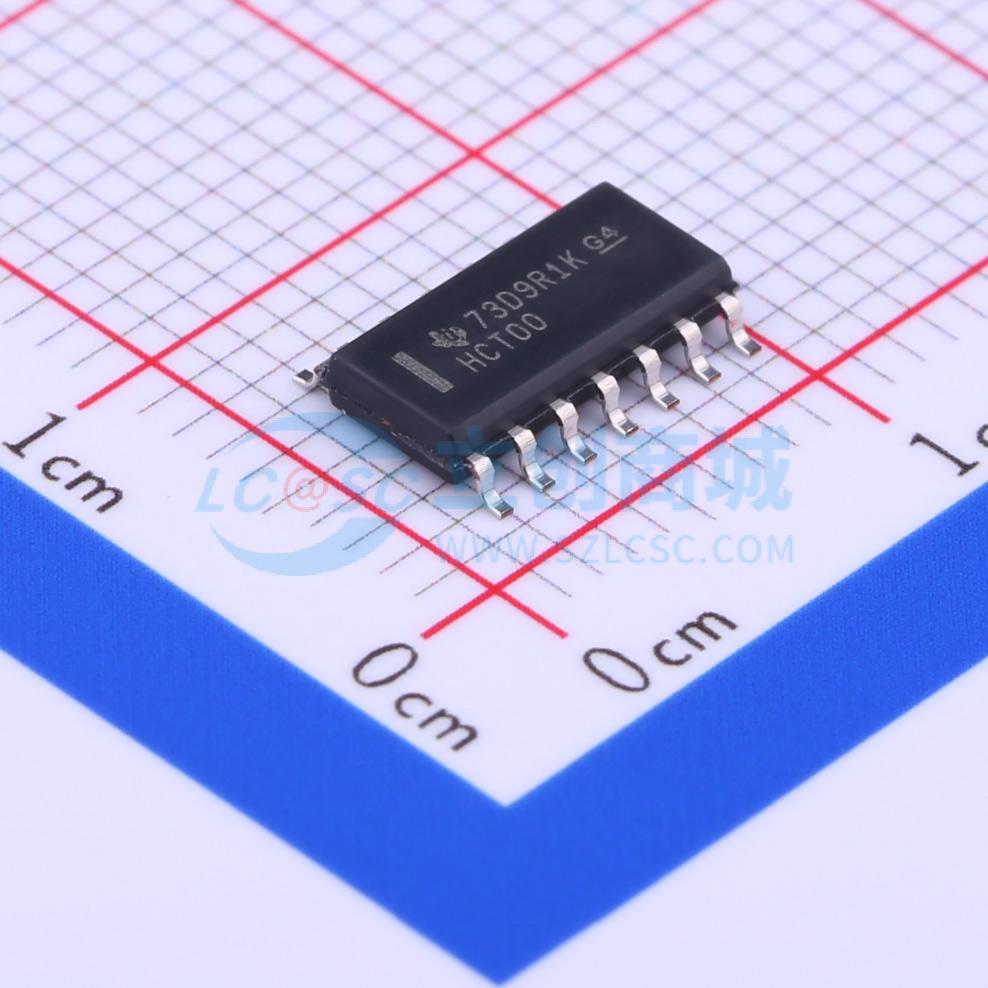

温馨提醒：图片仅供参考，商品以实物为准

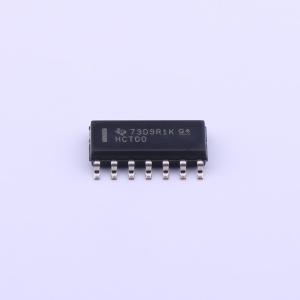

SN74HCT00D
四通道2输入正与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HCT00 四路 2 输入正与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCT00D
- 商品编号
- C354415
- 商品封装
- SOIC-14
- 包装方式
- 管装
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.98V | |
| 输出低电平(VOL) | 400mV | |
| 系列 | 74HCT系列 | |
| 传播延迟(tpd) | 10ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | - |
商品概述
该器件包含四个独立的2输入与非门，采用正逻辑，可实现布尔函数Y = 非(A·B) 或 Y = 非A + 非B，提供多种封装可选，部分引脚无内部连接，包含SN54HCT00、SN74HCT00两种型号，SN54HCT00有J、W、FK封装，SN74HCT00有D、DB、N、NS、PW封装。
商品特性
- 工作电压范围为4.5V ~ 5.5V
- 输出最多可驱动10个LSTTL负载
- 低功耗，最大电源电流Icc为20μA
- 典型传输延迟tpd为10ns
- 5V电压下输出驱动能力为±4mA
- 最大输入电流为1μA
- 输入与TTL电平兼容
- 最大额定值（自由工作温度范围下）：电源电压范围为-0.5V至7V，输入钳位电流为±20mA，输出钳位电流为±20mA，连续输出电流为±25mA，流经VCC或GND的连续电流为±50mA，存储温度范围为-65℃至150℃
- 不同封装热阻抗参数：D封装86℃/W，DB封装96℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W
- 所有未使用输入必须接VCC或GND，才可保证器件正常工作
