这些单片电路是同步可逆（加/减）计数器，复杂度相当于55个等效门。'192和'LS192电路为BCD计数器，'193和'LS193为4位二进制计数器。通过让所有触发器同时时钟触发实现同步操作，因此在控制逻辑指示下，所有输出会同时改变。这种工作模式消除了异步（纹波时钟）计数器通常会出现的输出计数尖峰。四个主从触发器的输出由任意计数（时钟）输入的低电平到高电平跳变触发。计数方向由哪个计数输入输入脉冲决定，此时另一个计数输入保持高电平。所有四个计数器都完全可编程:当加载输入为低电平时，可在数据输入输入所需数据，将每个输出预设置为任意电平，输出会独立于计数脉冲改变为与数据输入一致。该特性允许通过预置输入修改计数长度，将计数器用作模N分频器。不同型号对应封装如下:SN54192, SN54193, SN54LS192, SN54LS193采用J或W封装；SN74192, SN74193采用N封装；SN74LS192, SN74LS193采用D或N封装；SN54LS192, SN54LS193采用FK封装；NC表示无内部连接。清零输入可在施加高电平时强制所有输出变为低电平，清零功能独立于计数和加载输入。清零、计数和加载输入都经过缓冲，以降低驱动需求，减少长字计数所需的时钟驱动器等器件数量。这些计数器设计为无需外部电路即可实现级联。借位和进位输出均可用于实现加计数和减计数功能的级联:当计数器下溢时，借位输出产生宽度与减计数输入脉冲宽度相等的脉冲；同理，当发生溢出时，进位输出产生宽度与加计数输入脉冲宽度相等的脉冲。通过将借位输出和进位输出分别接入后续计数器的减计数输入和加计数输入，即可轻松实现计数器级联。

	属性	参数值
	商品目录	计数器/分频器
	逻辑类型	2分频
	分辨率(位)	4
	系列	74LS
	计时方向	向上计数器；向下计数器
	工作电压	4.75V~5.25V
	元件数	1
	触发沿	上升沿

	属性	参数值
	复位方式	异步
	计时方式	同步
	计数速率	32MHz
	传播延迟(tpd)	47ns@5V,15pF
	耗散功率(Pd)	95mW
	工作温度	0℃~+70℃
	功能特性	可编程分频比；复位功能；级联计数器；同步计数

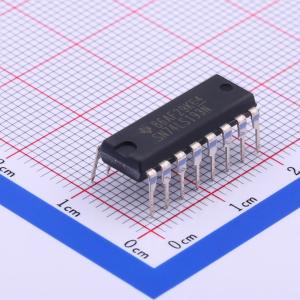

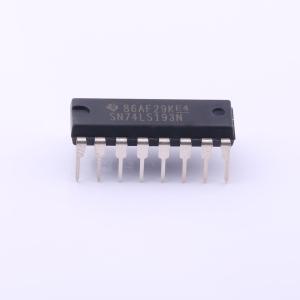

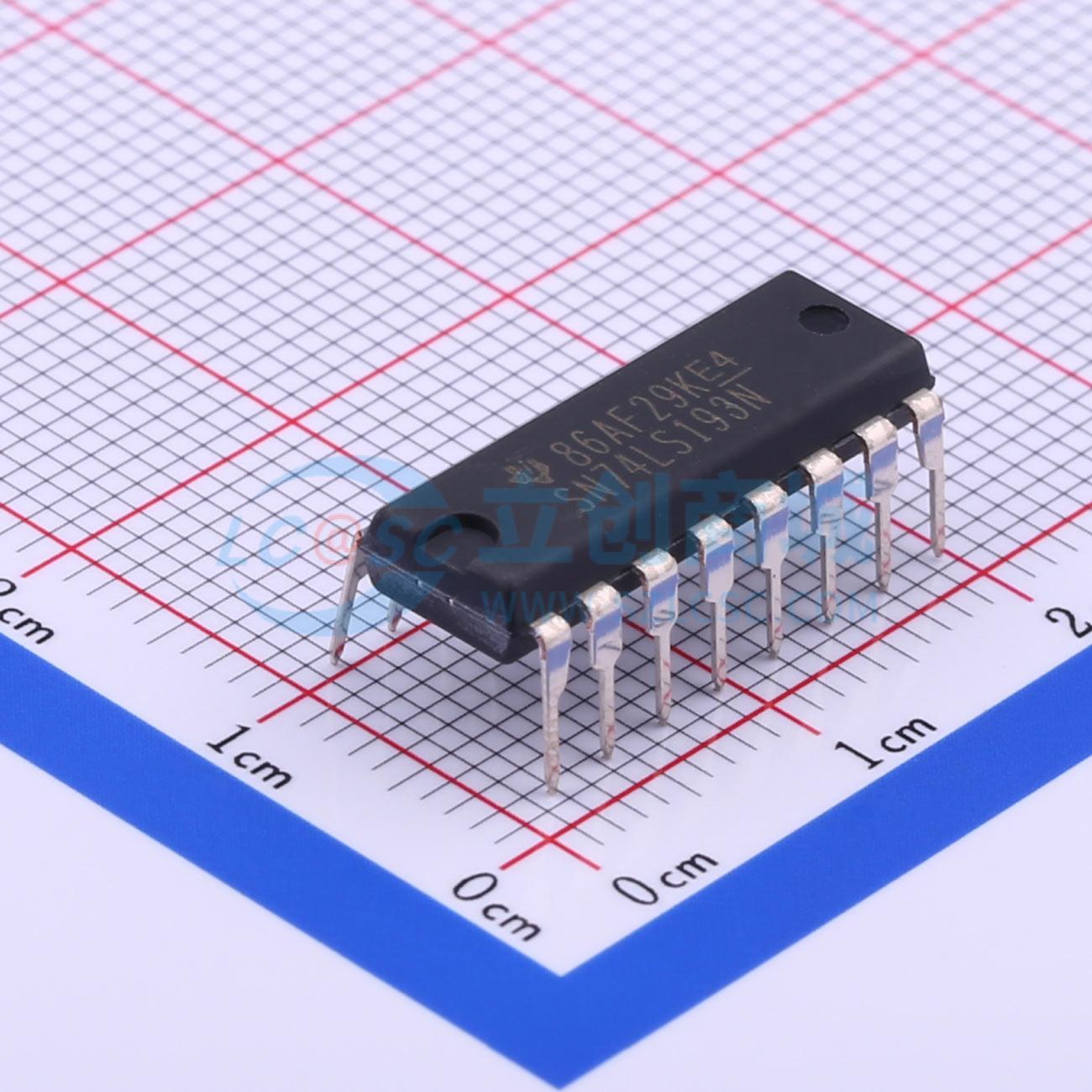

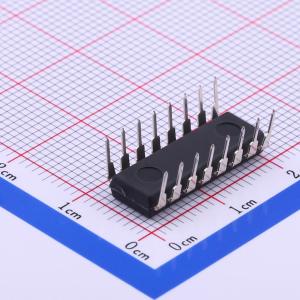

SN74LS193N
