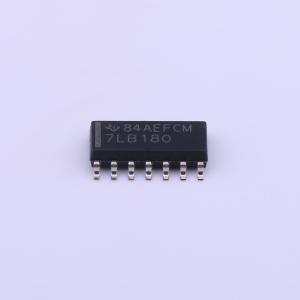

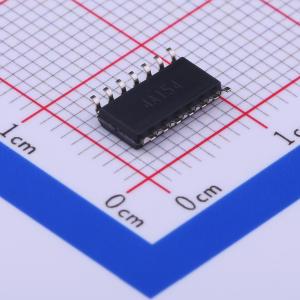

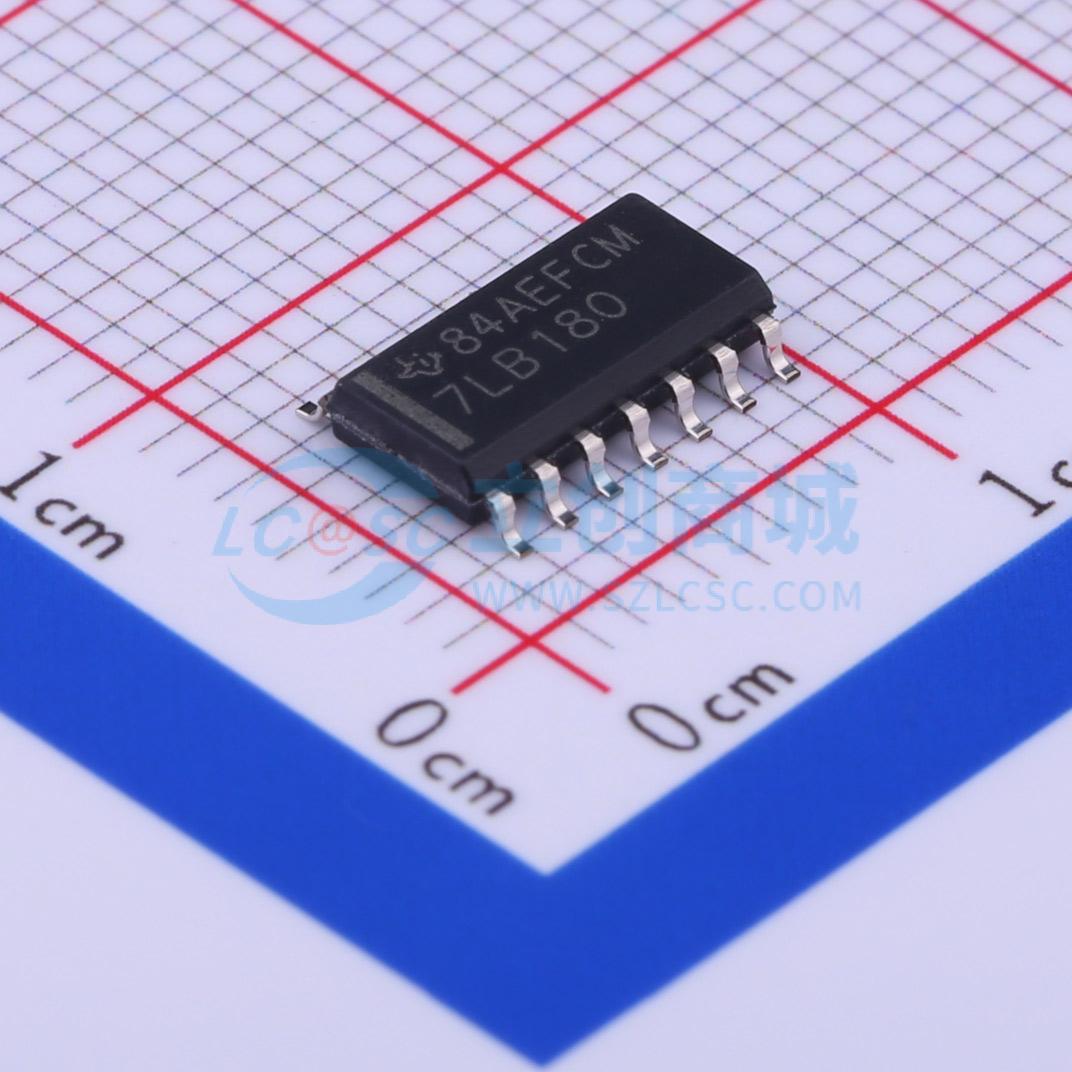

SN75LBC180D
5V供电 收发器
SMT扩展库PCB免费打样
- 描述
- SN75LBC180 低功耗差动线路驱动器和接收器对
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN75LBC180D
- 商品编号
- C352981
- 商品封装
- SOIC-14
- 包装方式
- 管装
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 接收器数 | 1 | |
| 工作电压 | 4.75V~5.25V | |
| 工作温度 | 0℃~+70℃ |
商品概述
SN55LBC180、SN65LBC180和SN75LBC180差分驱动器和接收器对是单片集成电路，专为在呈现传输线特性的长电缆上进行双向数据通信而设计。它们是平衡或差分电压模式器件，满足或超过行业标准ANSI RS - 485和ISO 8482:1987(E)的要求。这些器件采用德州仪器（TI）专有的LinBiCMOS技术设计，在同一电路中兼具CMOS的低功耗以及双极晶体管的精度和稳健性。 SN55LBC180、SN65LBC180和SN75LBC180将差分线路驱动器和具有三态输出的接收器相结合，由单一5V电源供电。驱动器和接收器分别具有高电平有效和低电平有效的使能端，可通过外部连接实现方向控制功能。驱动器差分输出和接收器差分输入连接到独立端子，以实现全双工操作，并且无论处于禁用状态还是断电状态（VCC = 0），它们对总线的负载影响都极小。这些器件具有较宽的共模电压范围，适用于点对点或多点数据总线应用。 这些器件还具备正负输出电流限制和热关断功能，可保护其免受线路故障影响。线路驱动器在结温约为172℃时会关断。 SN75LBC180的工作温度范围为商业级的0℃至70℃。SN65LBC180的工作温度范围为工业级的 - 40℃至85℃。
商品特性
- 专为长电缆上的高速多点数据传输而设计，可处理低至30 ns的脉冲持续时间
- 低电源电流……最大5 mA
- 满足或超过ANSI标准RS - 485和ISO 8482:1987(E)的要求
- 适用于总线式线路的三态输出
- 共模电压范围为 - 7 V至12 V
- 热关断保护可防止驱动器因总线争用而损坏
- 正负输出电流限制
- 引脚与SN75ALS180兼容
