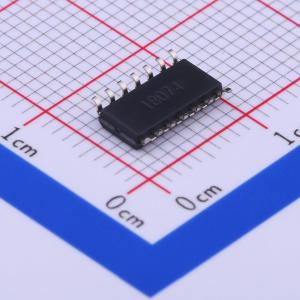

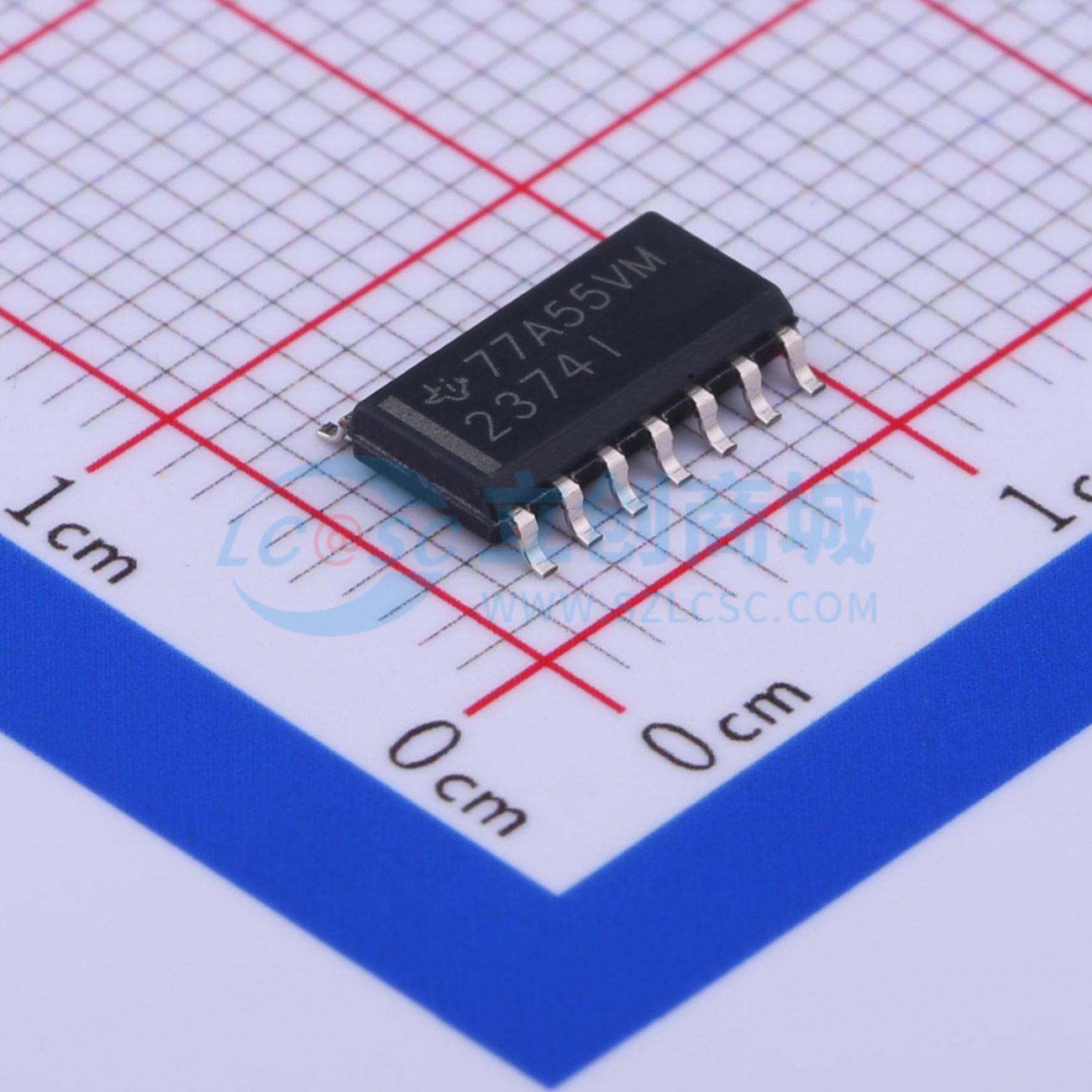

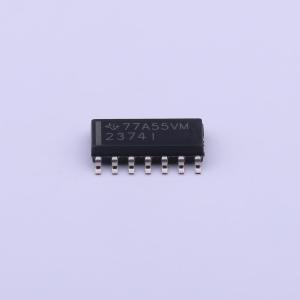

TLV2374ID
单电源、具有关断功能的轨到轨输入输出运算放大器
- 描述
- TLV2374 四路、16V、3MHz、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV2374ID
- 商品编号
- C353017
- 商品封装
- SOIC-14-300mil
- 包装方式
- 管装
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | - | |
| 输入失调电压(Vos) | 4.5mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 2.4V/us | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 39nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 98dB | |
| 静态电流(Iq) | 550uA | |
| 输出电流 | 7mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~16V | |
| 双电源电压(Vee~Vcc) | -8V~8V | |
| 功能特性 | - |
商品概述
TLV237x是带有关断功能的单电源轨至轨输入输出运算放大器，可在扩展级工业温度范围内工作，最小工作电源电压低至2.7V，最大建议电源电压为16V，可支持±8V低至±1.35V的电源，每通道仅需约500μA至550μA电流即可提供3MHz带宽，具备适用于高阻抗传感器接口的CMOS输入特性，兼容锂离子电池供电系统和多种微功耗微控制器工作电源电压范围，提供多种封装规格可选。
商品特性
- 具备轨至轨输入和输出功能，带有低功耗关断模式，单位增益稳定
- 带宽3MHz，转换率为2.4V/μs，输出驱动能力可达105mA
- 电源电压范围为2.7V至16V，支持±8V低至±1.35V电源供电
- 正常工作时电源电流为550μA每通道，关断模式下通道电源电流为25μA
- 输入偏置电流为1pA，输入噪声电压为39nV/√Hz
- 额定工作温度范围为-40℃至+125℃（工业级）
- 提供多种封装规格，对应不同型号：5引脚/6引脚SOT-23、8引脚/10引脚VSSOP、PDIP、SOIC、MSOP、TSSOP
应用领域
- 白色家电
- 手持测试设备
- 便携式血糖仪
- 远程感测
- 有源滤波器
- 工业自动化
- 电池供电型电子产品
