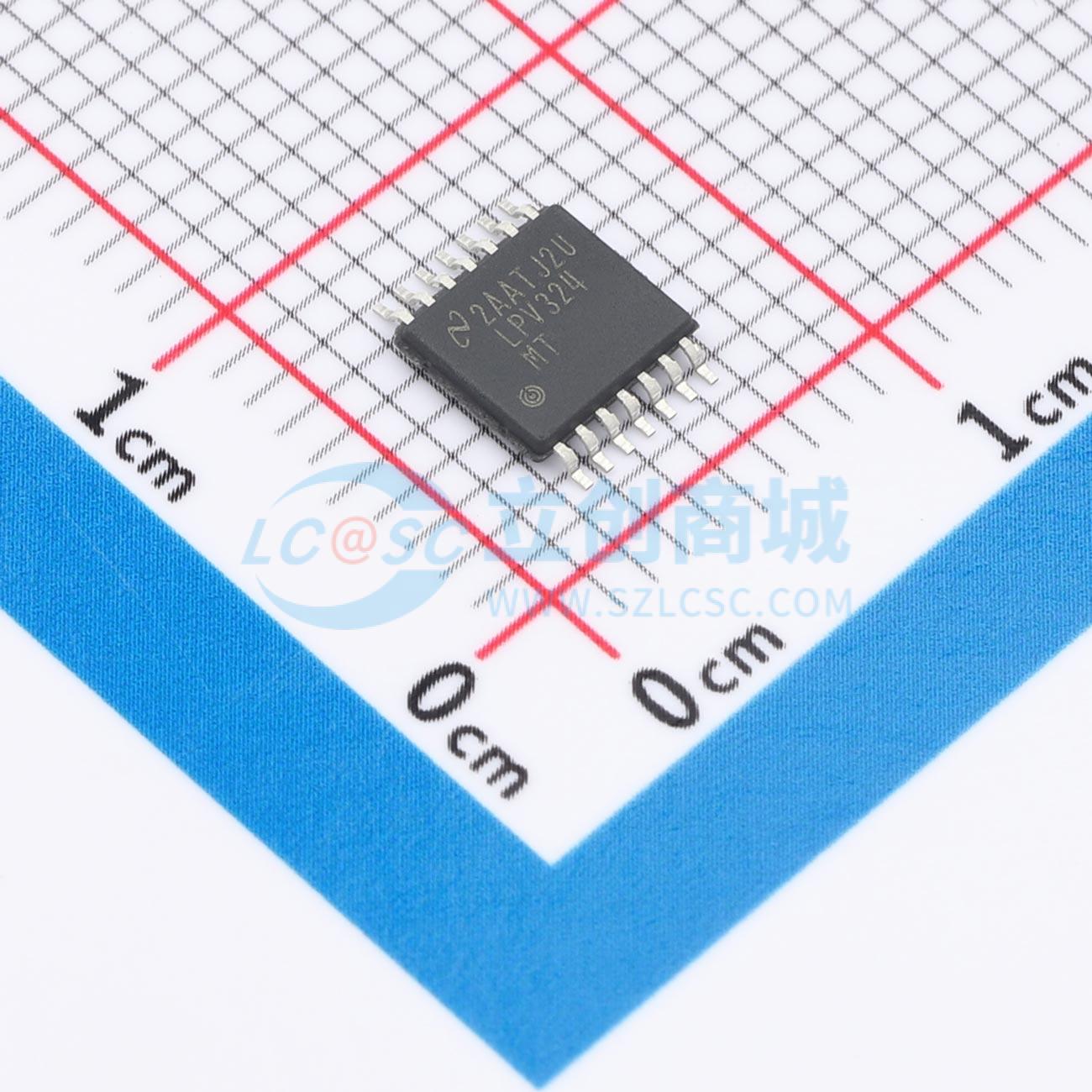

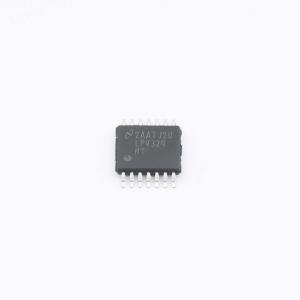

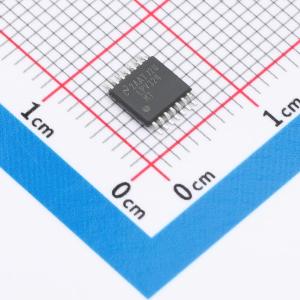

LPV324MTX/NOPB
通用型、低电压、低功耗、轨到轨输出运算放大器，采用节省空间的封装，具有双极输入和输出级以改善噪声性能和提高输出电流驱动能力
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LPV324-N 四通道、5V、152kHz、低静态电流 (7.5μA)、RRO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LPV324MTX/NOPB
- 商品编号
- C353145
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | - | |
| 输入失调电压(Vos) | 1.5mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 100V/ms | |
| 输入偏置电流(Ib) | 2nA | |
| 输入失调电流(Ios) | 600pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 146nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 71dB | |
| 静态电流(Iq) | 28uA | |
| 输出电流 | 16mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 2.7V~5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
LPV321-N单路、LPV358-N双路、LPV324-N四路是通用低压低功耗轨到轨输出运算放大器，属于通用运算放大器产品，可为需要低压低功耗运行、节省空间的应用提供解决方案。该系列产品具备轨到轨输出摆幅能力，输入共模电压范围包含地，具有出色的速度功率比，可在低电源电流下实现152kHz的带宽。产品采用先进亚微米硅栅BiCMOS工艺制造，具有双极性输入输出级，可改善噪声性能，提高输出电流驱动能力。LPV321-N采用节省空间的封装，尺寸约为5引脚SOT-23的一半，小型封装可节省印刷电路板空间，支持小型便携式电子设备设计，还可让设计人员将器件放置在更靠近信号源的位置，减少噪声拾取，提升信号完整性。
商品特性
- 额定支持2.7V和5V工作性能，无交调失真，采用节省空间的封装
- LPV321-N的5引脚SC70封装尺寸为2×2.1×1mm
- 工作温度范围为-40℃~85℃
- 增益带宽积为152kHz，具备低电源电流特性，LPV321-N电源电流9μA，LPV358-N电源电流15μA，LPV324-N电源电流28μA
- 100kΩ负载下可实现轨到轨输出摆幅，输出摆幅范围为V+ - 3.5mV至V- + 90mV
- 输入共模电压范围为-0.2V至V+ - 0.8V，输入共模电压范围包含地
- 具有优异的速度功耗比
- 双极性输入输出级，可改善噪声性能，提升输出电流驱动能力
应用领域
- 有源滤波器
- 通用低压应用
- 通用便携式设备
