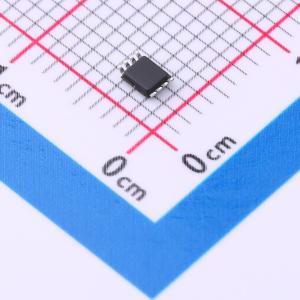

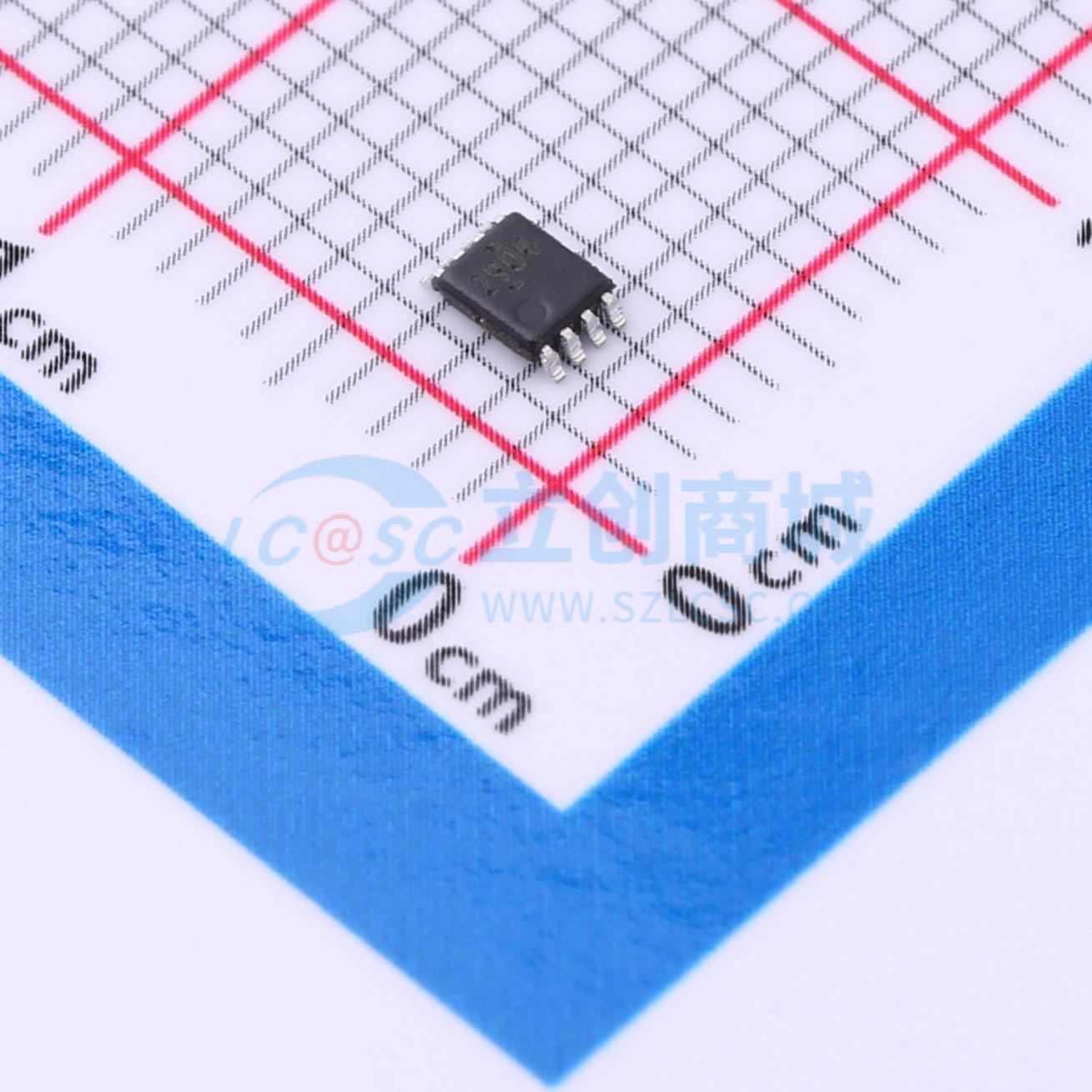

温馨提醒：图片仅供参考，商品以实物为准
PCA9306DCUT
PCA9306双路双向I2C总线和SMBus电压电平转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PCA9306 器件是一款采用使能 (EN) 输入的双路双向 I2C 和 SMBus 电压电平转换器，可在 1.2V 至 3.3V REF1 和 1.8V 至 5.5V REF2 的范围内工作。 PCA9306 器件可以在 1.2V 到 5V 之间实现双向电压转换而无须使用方向引脚。此开关具有低导通状态电阻(RON)，可以在最短传播延迟情况下建立连接。
- 品牌名称
- TI(德州仪器)
- 商品型号
- PCA9306DCUT
- 商品编号
- C353162
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | I2C；SMBus |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.2V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
PCA9306 器件是一款采用使能 (EN) 输入的双路双向 I2C 和 SMBus 电压电平转换器，可在 1.2V 至 3.3V REF1 和 1.8V 至 5.5V REF2 的范围内工作。 PCA9306 器件可以在 1.2V 到 5V 之间实现双向电压转换而无须使用方向引脚。此开关具有低导通状态电阻(RON)，可以在最短传播延迟情况下建立连接。当 EN 为高电平时，转换器开关打开，并且 SCL1 和 SDA1 I/O 被分别连接至 SCL2 和 SDA2 I/O，从而实现端口间的双向数据流。当 EN 为低电平时，转换器开关关闭，在端口之间存在一个高阻态。 除了电压转换，PCA9306 器件还可用于将 400kHz 的总线与 100kHz 的总线隔离，方法是在快速模式通信过程中控制 EN 引脚以断开较慢总线的连接。
商品特性
- 适用于混合模式 I²C 应用中 SDA 和 SCL 线路的 2 位双向转换器
- 与 I2C 和 SMBus 兼容
- 小于 1.5ns 的最大传播延迟，适应标准模式和快速模式 I2C 器件和多个控制器
- 可实现以下电压之间的电压电平转换：1.2V VREF1 和 1.8V、2.5V、3.3V 或 5V VREF2；1.8V VREF1 和 2.5V、3.3V 或 5V VREF2；2.5V VREF1 和 3.3V 或 5V VREF2；3.3V VREF1 和 5V VREF2
- 在无方向引脚的情况下提供双向电压转换
- 输入和输出端口之间 3.5Ω 的低导通电阻提供更少的信号失真
- 漏极开路 I2C I/O 端口（SCL1、SDA1、SCL2 和 SDA2）
- 5V 耐压 I2C 和 I/O 端口可支持混合模式信号操作
- 针对 EN 为低电平的高阻抗 SCL1、SDA1、SCL2 和 SDA2 引脚
- 无闭锁操作
- 可在 EN 为低电平时实现隔离
- 采用直通引脚排列以简化印刷电路板布线
- ESD 保护性能超过 JESD 22 规范要求：2000V 人体放电模型 (A114 - A)；1000V 带电器件模型 (C101)
应用领域
- I2C、SMBus、PMBus、MDIO、UART、低速 SDIO、GPIO 和其他双信号接口
- 服务器
- 路由器（电信交换设备）
- 个人计算机
- 工业自动化
