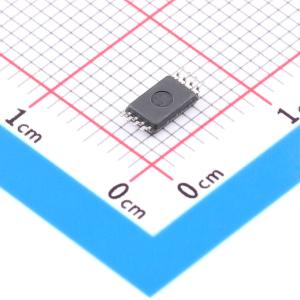

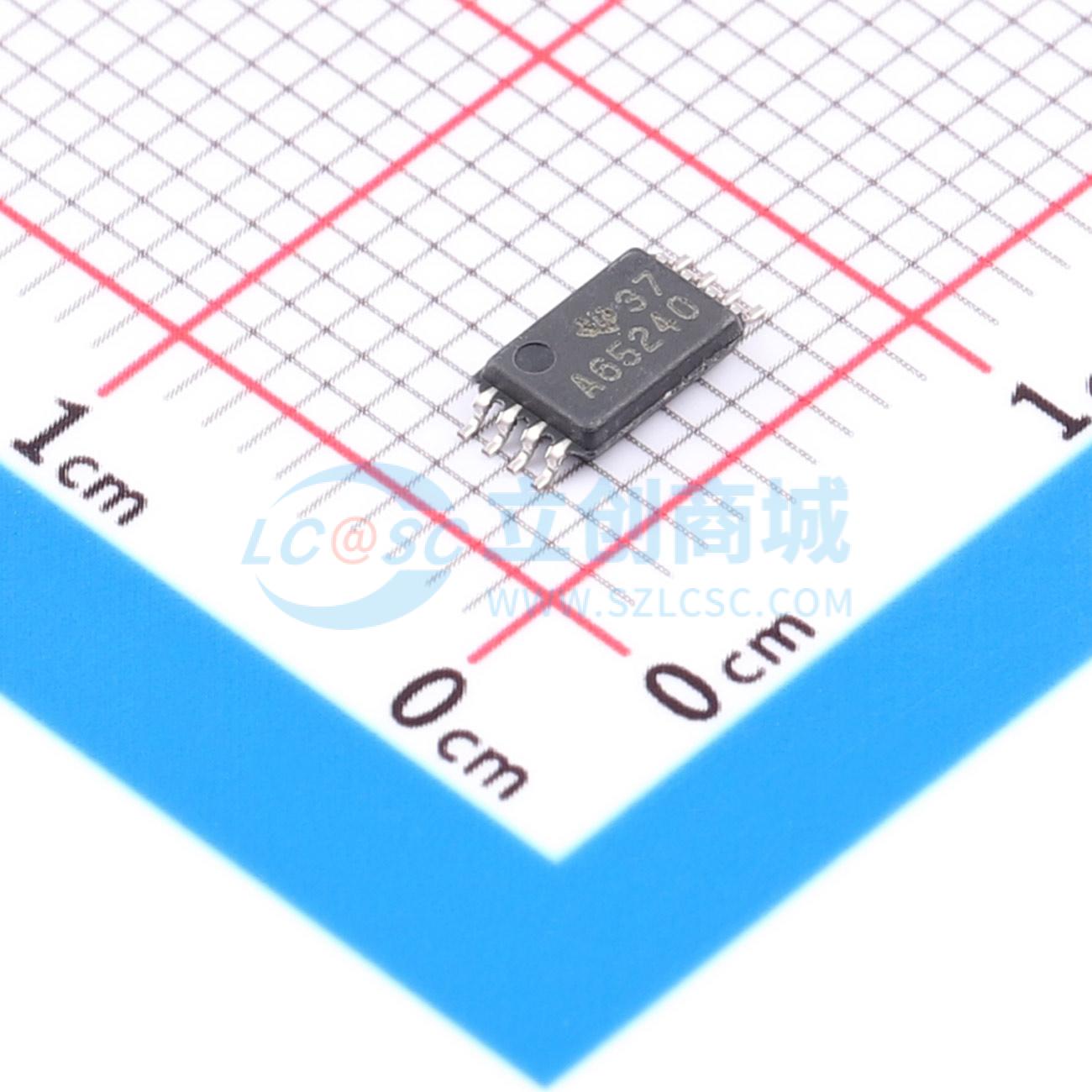

SN65240PW
SN65240PW
- 描述
- SN65240 双路通用串行总线端口瞬态抑制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65240PW
- 商品编号
- C353164
- 商品封装
- TSSOP-8
- 包装方式
- 管装
- 商品毛重
- 0.164克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向工作电压(Vrwm) | 6V | |
| 击穿电压(VBR) | 7V | |
| 反向漏电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 35pF |
商品概述
旨在保护亚微米 3V 或 5V 电路免受瞬态噪声的影响。端口 ESD 保护功能超越了：– 15kV 人体放电模型；– 2kV 机器模型。这些器件为通用串行总线 (USB) 低速和全速端口提供电瞬态噪声保护。35pF 的输入电容使其不适合用于高速 USB 2.0 应用。
商品特性
- 采用 WCSP 芯片级封装
- 关断电压：6V（最小值）
- 低电流泄漏：6V 时的最大值为 1µA
- 低电容：35pF（典型值）
应用领域
- USB 全速主机、HUB 或外设端口
