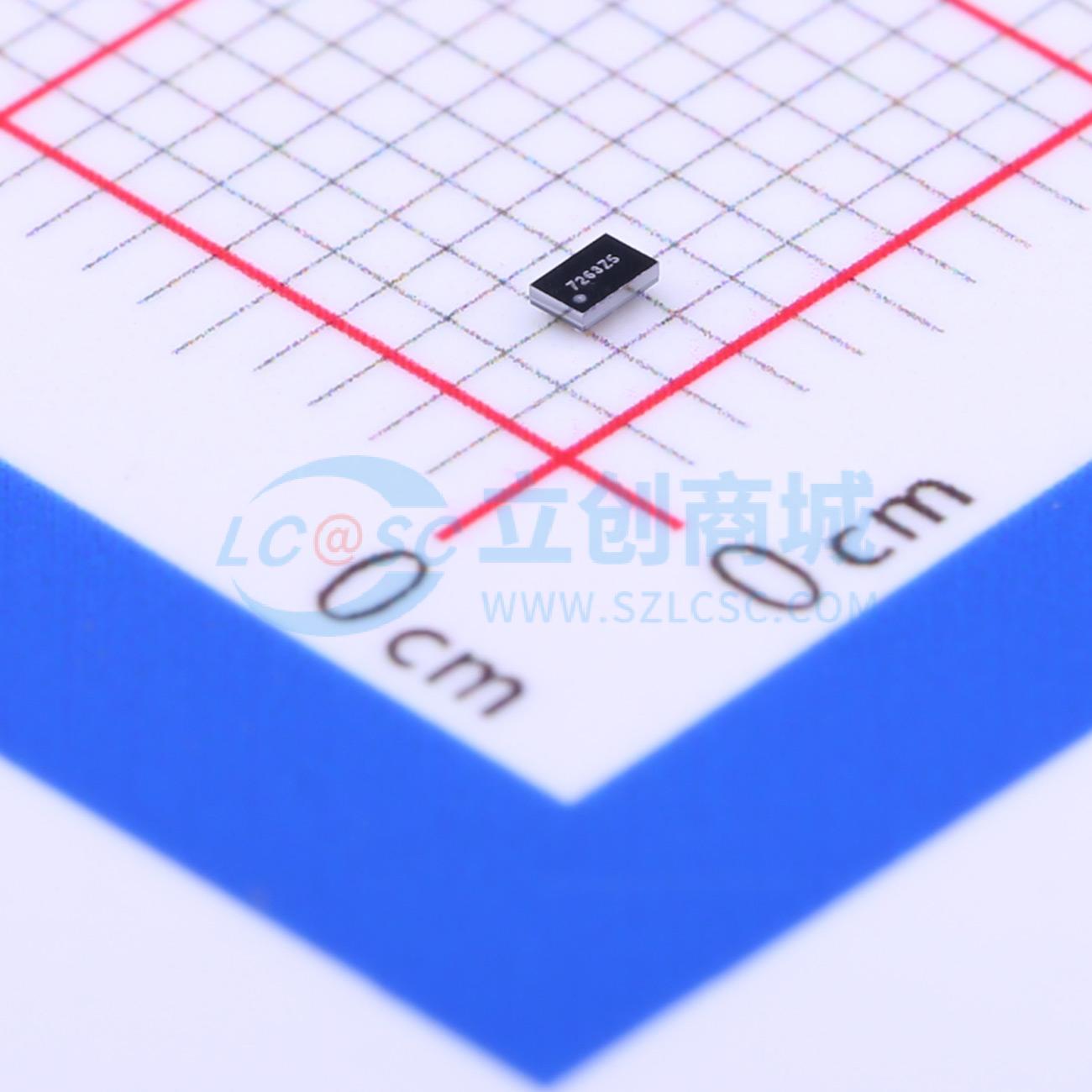

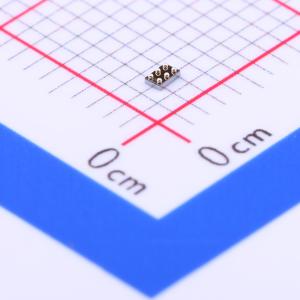

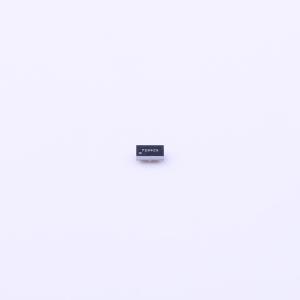

TPS22922BYZPR

TPS22921、TPS22922和TPS22922B是小型、低导通电阻（rON）且具有可控开启功能的负载开关。TPS22921/2/2B包含一个P沟道MOSFET，可在0.9 V至3.6 V的输入电压范围内工作。该开关由一个开/关输入（ON）控制，可直接与低压控制信号接口。在TPS22922和TPS22922B中，增加了一个65Ω的片上负载电阻，用于在开关关闭时快速放电输出。为避免浪涌电流，该器件的上升时间（压摆率）由内部控制：TPS22921和TPS22922的上升时间为30μs，而TPS22922B为200μs。

TPS22921、TPS22922和TPS22922B具有低静态电流和关断电流的特点，采用节省空间的6引脚晶圆级芯片尺寸封装DSBGA（WCSP：间距为0.5mm的YZP和YZT以及间距为0.4mm的YFP），非常适合便携式电子产品。这些器件的工作环境温度范围为-40℃至85℃。

• 集成P沟道负载开关
• 输入电压：0.9 V至3.6 V
• 导通电阻（典型值）：
  • 在VIN = 3.6V时，rON = 14 mΩ
  • 在VIN = 2.5 V时，rON = 20 mΩ
  • 在VIN = 1.8 V时，rON = 33 mΩ
  • 在VIN = 1.2 V时，rON = 67 mΩ
  • 在VIN = 1.0 V时，rON = 116 mΩ
• 最大连续开关电流2 A
• 静态电流：
  • 在1.8 V时典型值为78 nA
• 关断电流：
  • 在1.8 V时典型值为35 nA
• 低阈值控制输入
• 支持使用1.2 V、1.8 V、2.5 V或3.3 V逻辑
• 可控压摆率以避免浪涌电流：
  • 在VIN = 1.8 V时，tR = 30 μs（TPS22921/2）
  • 在VIN = 1.8 V时，tR = 200 μs（TPS22922B）
• 快速输出放电（TPS22922/2B）
• 按照JESD 22进行ESD性能测试：
  • 3000-V人体模型（A114 - B，II类）
  • 1000-V带电器件模型（C101）
• 六引脚晶圆级芯片尺寸DSBGA封装

• 个人数字助理（PDA）
• 手机
• GPS设备
• MP3播放器
• 外设端口
• 便携式媒体播放器
• RF模块
• 开关模式电源
