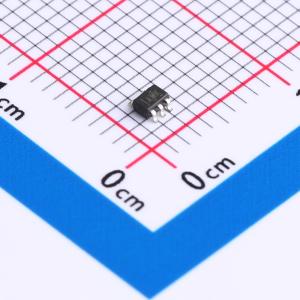

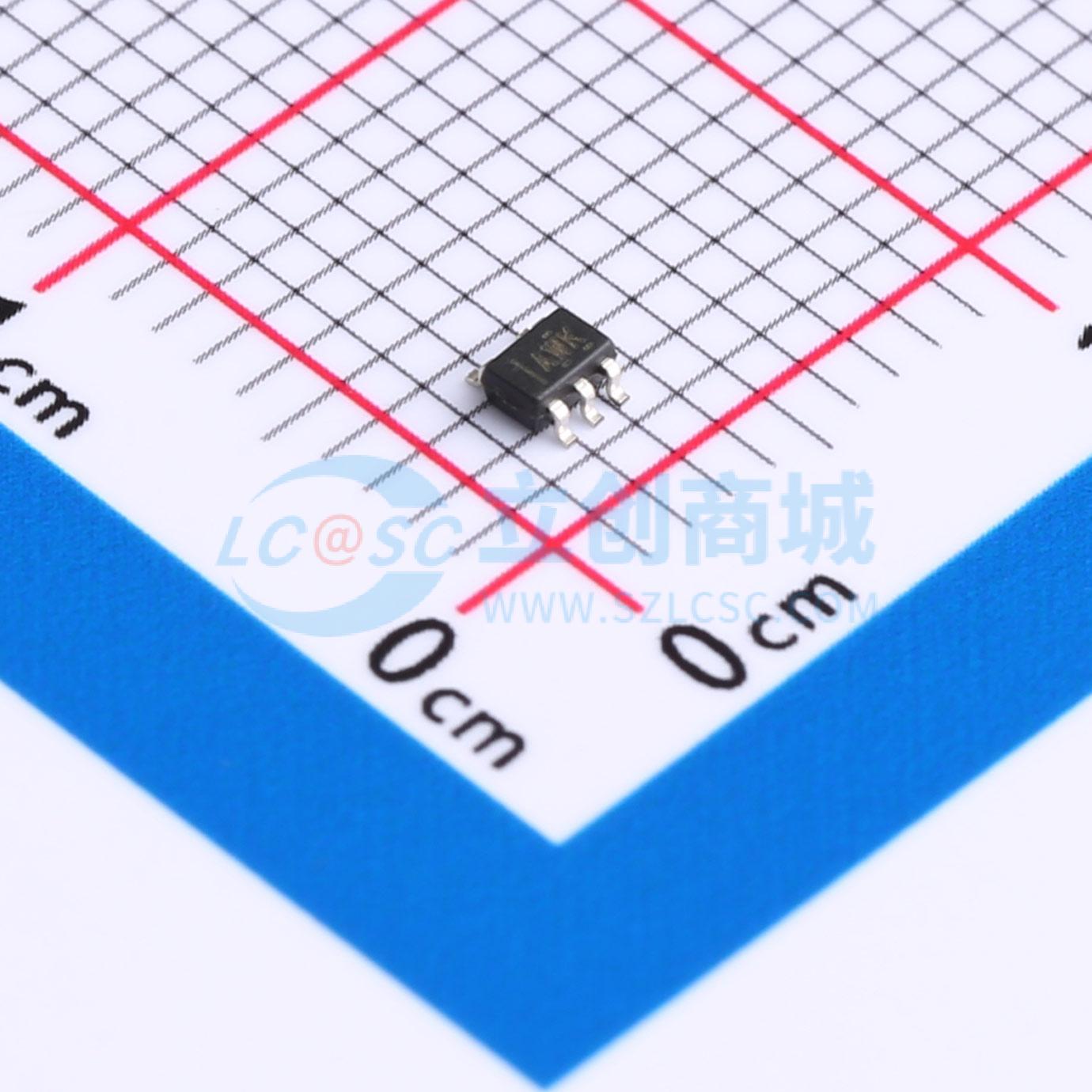

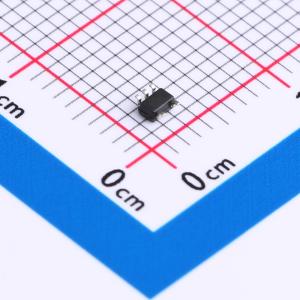

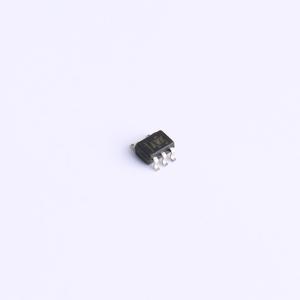

TPS3805H33DCKR
Supervison & control
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TPS3805H33 双电压检测器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS3805H33DCKR
- 商品编号
- C353031
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 推挽 | |
| 工作电压 | 1.3V~6V | |
| 复位有效电平 | 低电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压 | 3.05V | |
| 受监控电压数 | 2 | |
| 复位超时 | 5us | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 3uA |
商品概述
TPS3803和TPS3805系列监控电路，可提供电路初始化和时序监控，主要适用于数字信号处理器和基于处理器的系统，产品规格覆盖1.5V、3.3V以及可调电源电压。
商品特性
- 包含单路电压检测器TPS3803和双路电压检测器TPS3805，TPS3803支持可调阈值/1.5V固定阈值，TPS3805支持可调阈值/3.3V固定阈值
- 阈值电压精度达±1.5%
- VDD=3.3V条件下，典型电源电流为3μA
- TPS3805为推挽复位输出，TPS3803为开漏复位输出
- TPS3803G15由内部电压分压器设定固定检测阈值电压，TPS3803-01配备可调检测输入，可通过两个外部电阻配置参数
- TPS3805除可监控VDD端的固定检测阈值外，额外提供一路可调检测输入
- 任一电压低于阈值电压时，复位信号被激活
- 上电过程中，电源电压VDD升高至0.8V时复位信号被激活，监控电路持续监控电压，只要VDD或检测输入低于阈值电压，就保持复位信号激活，电压升高至阈值电压以上后复位信号解除
- 工作温度范围为−40℃~+85℃
- 采用5引脚SC-70封装
- 电源电压VDD最大额定值为+7V，其余引脚电压范围为−0.3V~+7V，最大低电平输出电流为+5mA，最大高电平输出电流为−5mA，输入钳位电流为±10mA，输出钳位电流为±10mA，存储温度范围为−65℃~+150℃，焊接温度最高为+260℃
应用领域
- 使用DSP、微控制器或微处理器的设备
- 无线通信系统
- 便携式/电池供电设备
- 可编程控制系统
- 智能仪器
- 工业设备
- 笔记本/台式计算机
- 汽车系统
