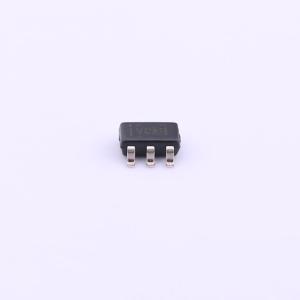

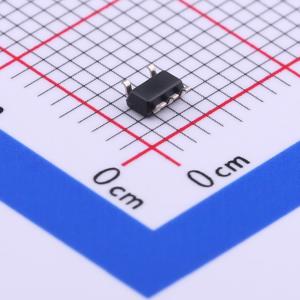

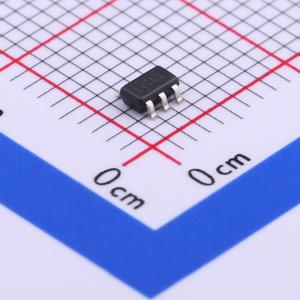

温馨提醒：图片仅供参考，商品以实物为准
TPS2065CDBVR
TPS20xxC系列电流限制电源分配开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS2065C 高电平有效且具有输出放电和反向阻断功能的 1A 负载、4.5-5.5V、86mΩ USB 电源开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS2065CDBVR
- 商品编号
- C353882
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 低侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 导通电阻 | 96mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过流保护(OCP) |
商品概述
TPS20xxC和TPS20xxC-2电源分配开关系列适用于可能遇到大电容负载和短路的应用，例如USB。该系列提供了多款具有固定电流限制阈值的设备，适用于0.5A至2A的应用。
当输出负载超过电流限制阈值时，TPS20xxC和TPS20xxC-2系列通过恒流模式工作来将输出电流限制在一个安全水平。这在所有条件下都能提供可预测的故障电流。快速的过载响应时间减轻了主5V电源在输出短路时提供稳压电源的负担。电源开关的上升和下降时间被控制以最小化开启和关闭过程中的电流浪涌。
商品特性
- 单电源开关系列
- 与现有的TI开关产品组合引脚兼容，额定电流为0.5 A、1 A、1.5 A、2 A
- ±20%精度的固定恒流限制
- 快速过流响应：2 µs
- 无故障报告
- 部分型号带有（TPS20xxC）和不带（TPS20xxC-2）输出放电功能
- 反向电流阻断
- 内置软启动
- 环境温度范围：-40°C至85°C
- UL认证，CB文件编号E169910
应用领域
- USB端口和集线器、笔记本电脑和台式机
- 高清数字电视
- 机顶盒
- 短路保护
