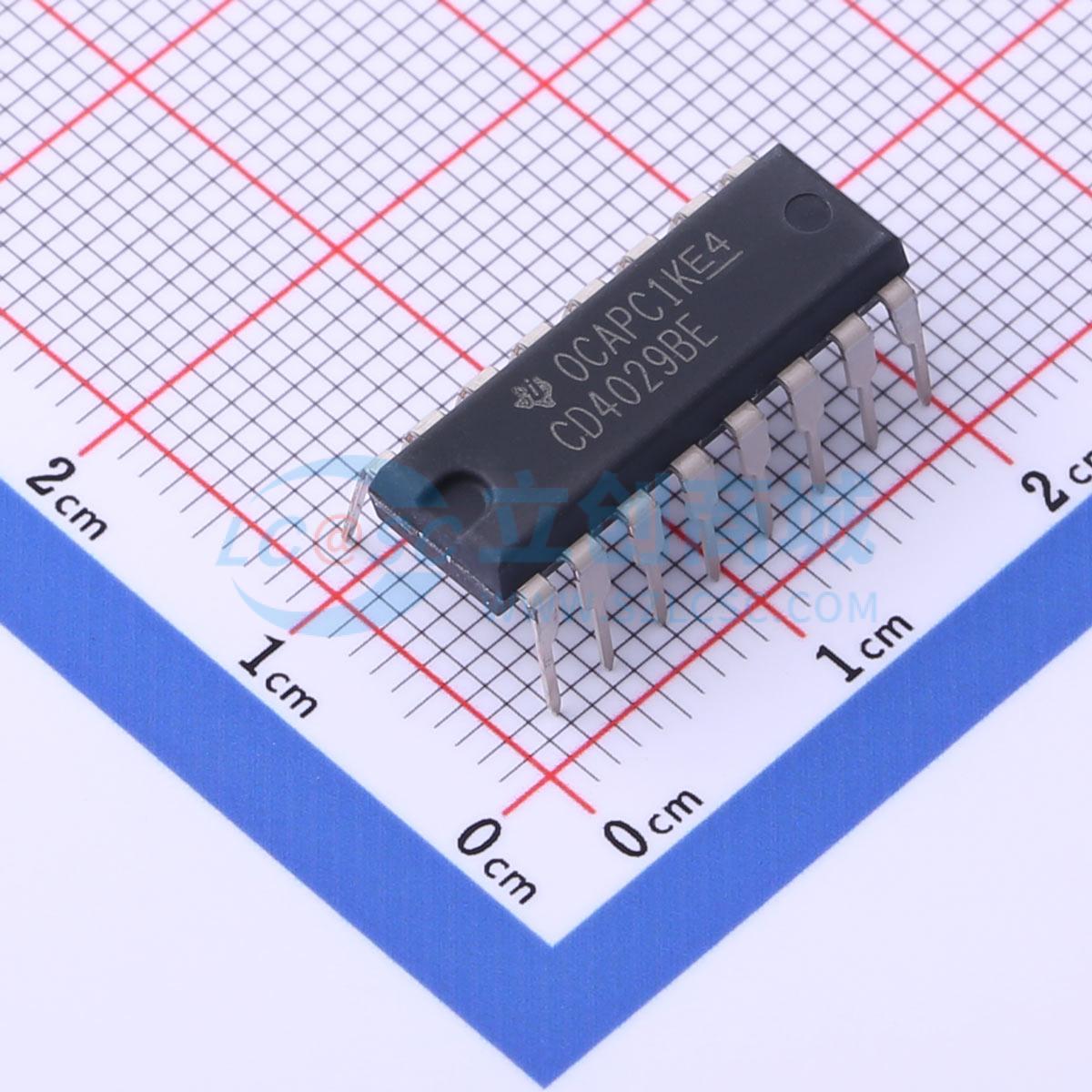

温馨提醒：图片仅供参考，商品以实物为准
CD4029BE
11MHz 4位二进制计数器 十进制计数器
- 描述
- CD4029B CMOS 可预置加/减计数器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD4029BE
- 商品编号
- C353972
- 商品封装
- PDIP-16
- 包装方式
- 管装
- 商品毛重
- 1.72克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | 2分频；10分频 | |
| 分辨率(位) | 4 | |
| 系列 | CD4000 | |
| 计时方向 | 向上计数器；向下计数器 | |
| 工作电压 | 3V~18V | |
| 元件数 | 1 | |
| 触发沿 | 上升沿 |
| 属性 | 参数值 | |
|---|---|---|
| 复位方式 | 异步 | |
| 计时方式 | 同步 | |
| 计数速率 | - | |
| 传播延迟(tpd) | - | |
| 耗散功率(Pd) | - | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | 异步并行加载；级联计数器；同步计数；多模式计数 |
商品概述
CD4029B是一款CMOS可预置可逆计数器，支持二进制计数或BCD十进制计数，额定电压等级为20V。该器件为四级计数结构，两种计数模式均具备前瞻进位功能；输入包含单时钟、进位输入即时钟使能、二进制/十进制选择、增计数/减计数选择、预置使能以及四个独立预置信号；输出包含Q1、Q2、Q3、Q4计数输出以及一个进位输出信号。该器件提供多种封装形式可选，相关额定参数为：直流电源电压范围为-0.5V至+20V相对于VSS端，所有输入的输入电压范围为-0.5V至VDD+0.5V，任意单个输入的直流输入电流为±10mA，封装功耗在环境温度-55℃至+100℃时为500mW，环境温度+100℃至+125℃时按12mW/℃线性降额至200mW，每个输出晶体管的器件功耗在全温度范围所有封装类型为100mW，工作温度范围为-55℃至+125℃，存储温度范围为-65℃至+150℃，焊接时距离壳体1.59±0.79mm处最高温度为+265℃，最长焊接时间为10s。
商品特性
- 可选择二进制计数或十进制可逆计数，十进制模式下输出BCD码
- 提供预置使能和独立预置输入，高电平预置使能允许预置信号异步将计数器预置到任意状态，预置使能为高时，预置端的低电平可将计数器复位到零计数
- 进位输入和预置使能均为低电平时，时钟正跳变后计数器完成一次计数，进位输入或预置使能为高电平时禁止计数
- 进位输出常态为高电平，当计数器在增计数模式达到最大计数、减计数模式达到最小计数且进位输入为低电平时，进位输出变为低电平；进位输入低电平可作为时钟使能，不使用时进位输入端需接VSS
- 二进制/十进制选择输入为高电平时执行二进制计数，为低电平时执行十进制计数
- 增计数/减计数选择输入为高电平时执行增计数，为低电平时执行减计数
- 支持多器件级联，可配置为并行时钟或脉动时钟连接方式；并行时钟可提供同步控制，计数输出响应更快；脉动时钟允许更长的时钟输入上升和下降时间
- 典型运行速率为8MHz，测试条件为负载电容50pF、VDD-VSS=10V
- 20V下的静态电流经过100%测试
- 支持5V、10V、15V参数额定值
- 输出特性标准化对称
- 全封装温度范围内，18V下最大输入电流为1μA；18V、25℃下最大输入电流为100nA
- 全封装温度范围内具备噪声容限：VDD=5V时为1V，VDD=10V时为2V，VDD=15V时为2.5V
- 符合JEDEC关于B系列CMOS器件的标准要求
应用领域
- 带BCD输出的可编程二进制与十进制计数、频率合成器
- 模数转换与数模转换
- 二进制可逆计数
- 幅值与符号生成
- 十进制可逆计数
- 差值计数
