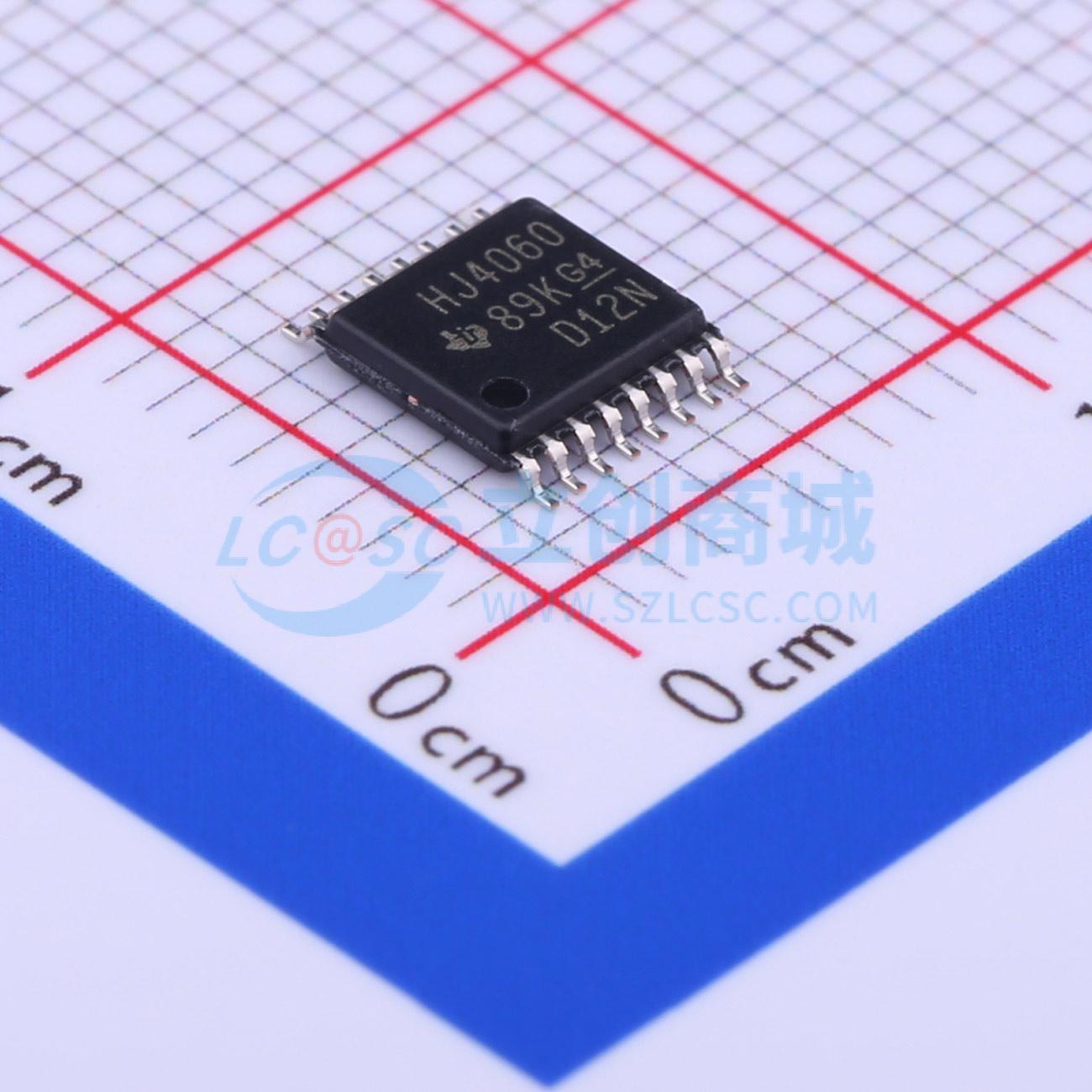

温馨提醒：图片仅供参考，商品以实物为准
CD74HC4060PWR
35MHz 14位二进制计数器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74HC4060 带振荡器的高速 CMOS 逻辑 14 级二进制计数器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HC4060PWR
- 商品编号
- C354054
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.202克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | 2分频 | |
| 分辨率(位) | 14 | |
| 系列 | 74HC | |
| 计时方向 | 向上计数器 | |
| 工作电压 | 2V~6V | |
| 元件数 | 1 | |
| 触发沿 | 下降沿 |
| 属性 | 参数值 | |
|---|---|---|
| 复位方式 | 异步 | |
| 计时方式 | - | |
| 计数速率 | 35MHz | |
| 传播延迟(tpd) | 51ns | |
| 耗散功率(Pd) | - | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | 复位功能 |
商品概述
本产品是高速CMOS逻辑带振荡器的14级二进制计数器，HC4060和HCT4060均包含振荡部分和14级纹波进位二进制计数级，振荡结构可支持设计RC振荡电路或晶体振荡电路，配备主复位输入，可将计数器复位至全0状态并禁用振荡器，输入高电平即可完成复位功能，所有计数级均为主从触发器，计数器状态在输入负跳变时按二进制顺序前进一位，所有输入输出均经过缓冲，输入脉冲线带有施密特触发功能，允许任意上升下降时间，HCT4060为使振荡部分获得对称波形，输入脉冲切换点与HC4060一致，仅主复位输入采用TTL切换电平，提供多种封装规格。
商品特性
- 内置板载振荡器，具备通用复位功能
- 采用负边沿时钟触发
- 带负载能力充足：标准输出可驱动10个LSTTL负载，总线驱动器输出可驱动15个LSTTL负载
- 工作温度范围宽：-55℃~125℃
- 传播延迟和过渡时间平衡
- 相比LSTTL逻辑IC功耗大幅降低
- HC类型工作电压范围为2V~6V，具备高抗干扰能力，低电平噪声容限与高电平噪声容限均为VCC的30%（VCC=5V条件下）
- HCT类型工作电压范围为4.5V~5.5V，直接兼容LSTTL输入逻辑，最大输入低电平VIL为0.8V，最小输入高电平VIH为2V，兼容CMOS输入，在VOL、VOH条件下输入电流II≤1μA
- 所有输入输出均带缓冲，输入允许无限制上升下降时间
- 提供多种封装选择，包括CERDIP、PDIP、SOIC、TSSOP
- 最大直流电源电压范围为-0.5V~7V
- 工作条件下输入输出电压范围为0V~VCC
- 不同工作电压下输入上升下降时间最大值：2V时1000ns，4.5V时500ns，6V时400ns
- 最大结温为150℃，存储温度范围为-65℃~150℃，焊接最高温度为300℃（10秒）
